آببندی سازههای بتنی؛ راهنمای جامع انتخاب روش، مصالح و اجرای اصولی
آببندی سازههای بتنی؛ راهنمای جامع انتخاب روش، مصالح و اجرای اصولی
زمان مطالعه: حدود ۳۰ دقیقه
آب و رطوبت از مهمترین عوامل کاهش دوام سازههای بتنی هستند. بتن با وجود مقاومت و دوام مناسب، بهصورت ذاتی کاملاً آببند نیست و وجود منافذ، ترکهای ریز، درزهای اجرایی، حفرهها و ناپیوستگیها میتواند مسیر نفوذ آب را ایجاد کند.
نفوذ آب به داخل بتن در طول زمان میتواند باعث بروز مشکلاتی مانند:
-
خوردگی میلگردها
-
ترکخوردگی
-
پوستهشدن بتن
-
جداشدگی بتن
-
شورهزدگی
-
کاهش دوام
-
آسیب تجهیزات و فضاهای داخلی
-
کاهش عمر مفید سازه
شود.
اما آببندی فقط برای جلوگیری از «نشتی» نیست. در بسیاری از سازهها، آببندی بخشی از سیستم حفاظت و دوام بتن است.
از طرف دیگر، یک روش آببندی برای تمام سازهها مناسب نیست. آببندی مخزن آب شرب با آببندی زیرزمین، استخر، تونل، تصفیهخانه یا سازه صنعتی تفاوت دارد.
بنابراین انتخاب سیستم آببندی باید بر اساس مواردی مانند:
-
نوع سازه
-
محل قرارگیری آب
-
فشار آب
-
وضعیت ترکها
-
وجود نشتی فعال
-
نوع سیال
-
شرایط بهرهبرداری
-
شرایط محیطی
-
جدید یا قدیمی بودن سازه
-
امکان دسترسی به سطح مثبت یا منفی
انجام شود.
هدف این مقاله این است که از مرحله تشخیص مشکل تا انتخاب روش، اجرای آببندی و کنترل کیفیت، یک راهنمای کاربردی برای سازههای بتنی ارائه کند.
آببندی بتن چیست؟
آببندی بتن مجموعهای از روشها و مصالح است که با هدف:
-
جلوگیری از عبور آب
-
کاهش نفوذپذیری
-
جلوگیری از ورود رطوبت
-
محافظت از بتن و آرماتورها
-
افزایش دوام
-
کنترل نشتی
به کار میرود.
آببندی میتواند در سه مرحله انجام شود:
آببندی در زمان ساخت
در سازههای جدید میتوان از ابتدا سیستم آببندی را در طراحی و اجرا پیشبینی کرد.
مثلاً:
-
بتن کمنفوذ
-
کاهش نسبت آب به سیمان
-
افزودنیهای مناسب
-
واتراستاپ
-
ممبران
-
جزئیات صحیح درزهای اجرایی
آببندی اولیه سازه
در این مرحله هدف کاهش نفوذ آب از همان ابتدای ساخت است.
آببندی اصلاحی و تعمیراتی
در سازههای موجود که دچار نشتی شدهاند، از روشهایی مانند:
-
تزریق رزین
-
پوشش آببند
-
مواد کریستالشونده
-
تعمیر درز
-
سیستم فشار منفی
استفاده میشود.
چرا سازههای بتنی به آببندی نیاز دارند؟
جلوگیری از خوردگی میلگرد
نفوذ آب و عوامل مهاجم به بتن میتواند شرایط خوردگی آرماتور را فراهم کند.
وقتی محصولات خوردگی ایجاد میشوند، حجم آنها نسبت به فولاد اولیه بیشتر میشود و میتوانند باعث ایجاد فشار در بتن پوششی شوند.
نتیجه ممکن است شامل:
-
ترک طولی
-
جداشدگی
-
پوستهشدن
-
نمایان شدن میلگرد
-
کاهش سطح مقطع آرماتور
باشد.
افزایش دوام بتن
آب میتواند عوامل مخربی مانند:
-
کلراید
-
سولفات
-
مواد شیمیایی
-
آلایندهها
را وارد ساختار بتن کند.
جلوگیری از آسیب به فضاهای داخلی
در زیرزمینها، پارکینگها، مخازن و تونلها، نشتی آب میتواند بهرهبرداری سازه را مختل کند.
کاهش هزینه تعمیرات آینده
آببندی اصولی از ابتدا معمولاً بسیار کمهزینهتر از تعمیر نشتی و خوردگی در مرحله بهرهبرداری است.
چه سازههایی به آببندی نیاز دارند؟
تقریباً هر سازه بتنی که در معرض آب، رطوبت یا سیالات قرار دارد، نیازمند بررسی سیستم آببندی است.
مهمترین آنها عبارتاند از:
مخازن بتنی ذخیره آب
مخازن:
-
آب شرب
-
آب صنعتی
-
آتشنشانی
-
کشاورزی
-
ذخیره اضطراری
به دلیل تماس مستقیم با آب نیازمند آببندی دقیق هستند.
در مخازن باید علاوه بر جلوگیری از خروج آب، موضوعاتی مانند:
-
دوام
-
خوردگی
-
سلامت آب
-
آببندی درزها
-
آببندی اتصالات و لولهها
بررسی شود.
روشهای قابل استفاده بسته به پروژه میتواند شامل:
-
بتن کمنفوذ
-
افزودنی آببند
-
واتراستاپ
-
مواد کریستالشونده
-
تزریق ترک
-
پوشش مناسب
باشد.
استخرهای بتنی
در استخرها مشکلات رایج شامل:
-
ترک کف
-
ترک دیوار
-
نشتی گوشهها
-
خرابی درزها
-
جداشدگی لایههای نهایی
است.
در این سازهها باید علاوه بر آببندی، اثر:
-
مواد شیمیایی آب
-
کلر
-
تغییرات دما
-
حرکتهای جزئی سازه
در نظر گرفته شود.
فونداسیون و سازههای زیرزمینی
فونداسیون، دیوارهای مدفون، پارکینگ زیرزمینی و زیرزمین ساختمانها ممکن است در تماس با:
-
خاک مرطوب
-
آب زیرزمینی
-
رطوبت دائمی
باشند.
آببندی نامناسب میتواند به:
-
نمزدگی
-
خوردگی میلگرد
-
شوره
-
تخریب بتن
منجر شود.
تونلها
تونلها ممکن است تحت فشار آب خارجی قرار داشته باشند.
در این سازهها:
-
ممبرانها
-
تزریق
-
واتراستاپ
-
سیستمهای ترکیبی
از روشهای متداول هستند.
تصفیهخانهها و سازههای فاضلابی
این سازهها علاوه بر آب، در معرض محیطهای خورنده قرار دارند.
بنابراین باید علاوه بر آببندی، مواردی مانند:
-
مقاومت شیمیایی
-
دوام
-
سایش
-
نوع فاضلاب
نیز بررسی شوند.
کانالها و سازههای انتقال آب
مانند:
-
کانالهای بتنی
-
حوضچهها
-
سازههای انتقال آب
-
برخی سازههای هیدرولیکی
که با جریان یا ذخیره آب در تماس هستند.
سدها و سازههای آبی
در این سازهها، نشت آب میتواند هم از نظر بهرهبرداری و هم از نظر دوام اهمیت داشته باشد.
بامها، تراسها و سطوح بتنی در معرض بارش
سطوح بتنی در معرض:
-
بارندگی
-
تغییرات دما
-
یخزدگی و ذوب در شرایط مرتبط
-
ترکهای حرارتی
قرار دارند.
در این موارد آببندی و حفاظت سطحی اهمیت ویژهای دارد.
پارکینگها
پارکینگها ممکن است در معرض:
-
آب
-
رطوبت
-
نمکهای یخزدا
-
روغن و مواد شیمیایی
قرار گیرند.
سیستم آببندی در این فضاها باید علاوه بر آب، با شرایط بهرهبرداری نیز سازگار باشد.
سازههای صنعتی
در:
-
کارخانهها
-
پالایشگاهها
-
نیروگاهها
-
صنایع غذایی
-
صنایع شیمیایی
بتن ممکن است با:
-
آب فرآیندی
-
مواد شیمیایی
-
روغن
-
پساب
در تماس باشد.
در این شرایط صرفاً «آببند بودن» کافی نیست و مقاومت شیمیایی نیز باید بررسی شود.
انواع روشهای آببندی بتن
مهمترین روشها عبارتاند از:
-
آببندی کریستالی
-
پوششهای سیمانی آببند
-
پوششهای اپوکسی و پلییورتان
-
ممبرانها و غشاها
-
افزودنیهای آببند بتن
-
واتراستاپ
-
تزریق رزین
-
روشهای ترکیبی
آببندی کریستالی بتن چیست؟
مواد آببندی کریستالی معمولاً پایه سیمانی دارند و با ترکیبات موجود در بتن واکنش میدهند و ساختارهای نامحلول ایجاد میکنند که مسیرهای عبور آب در منافذ بتن را کاهش میدهند.
این سیستم با پوششهای سطحی معمولی تفاوت دارد، زیرا هدف آن کاهش نفوذپذیری بتن از طریق ساختار آن است.
کاربردها
-
مخازن
-
فونداسیون
-
زیرزمین
-
تونل
-
تصفیهخانه
-
استخر
-
سازههای مدفون
مزایا
-
کاهش نفوذپذیری
-
سازگاری مناسب با بتن
-
امکان استفاده در برخی سازههای در تماس با آب
-
ضخامت اجرایی نسبتاً کم
-
قابلیت عملکرد درون ساختار بتن
محدودیتها
این سیستم برای همه خرابیها کافی نیست.
در مواردی مانند:
-
ترکهای بزرگ
-
ترکهای فعال
-
درزهای حرکتی
-
نشتی شدید
-
بتن کاملاً تخریبشده
نیاز به تعمیرات یا روشهای مکمل وجود دارد.

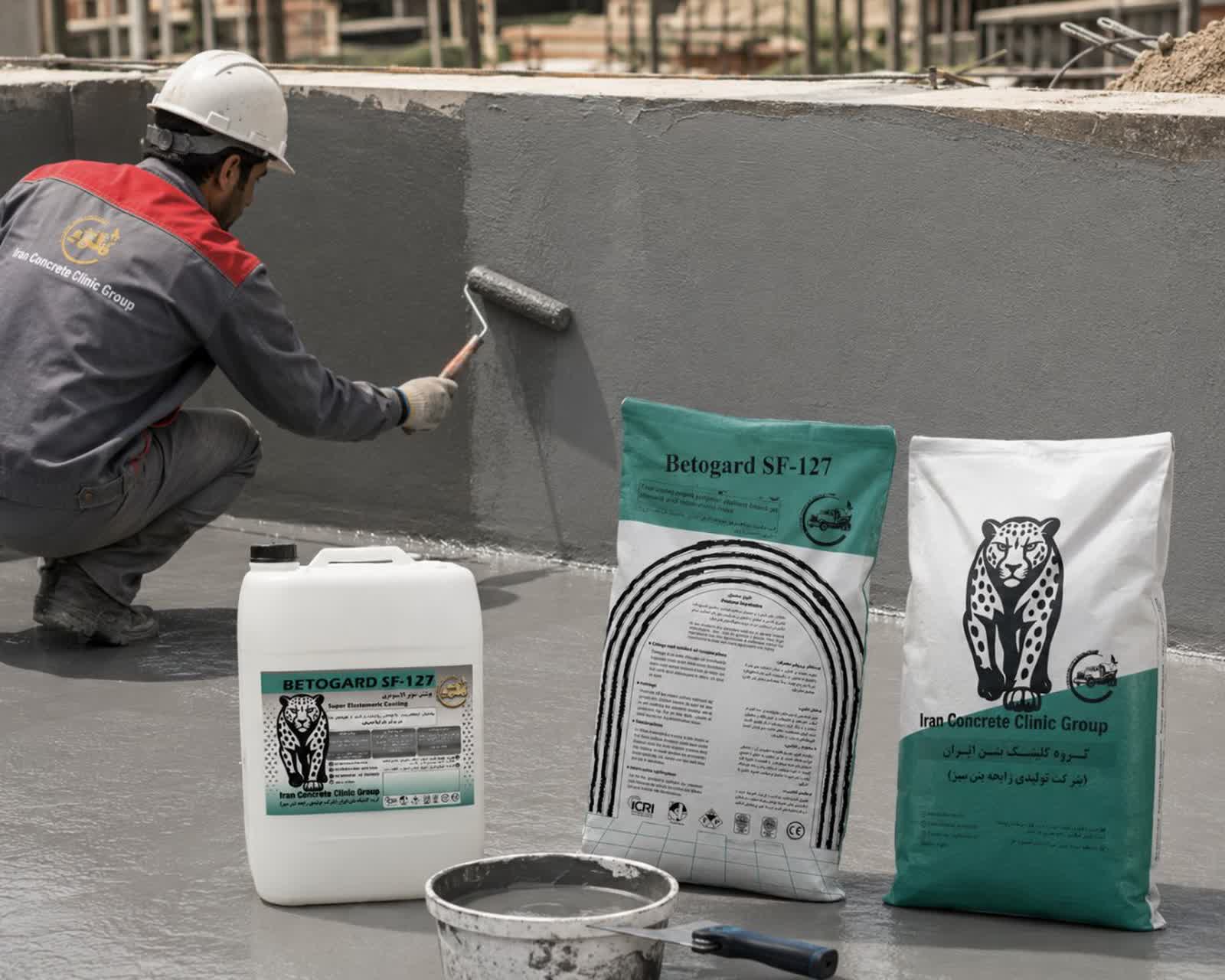

پوششهای سیمانی آببند چیستند؟
پوششهای سیمانی آببند معمولاً از:
-
سیمان
-
مواد پلیمری
-
مواد اصلاحکننده
تشکیل میشوند.
این مواد پس از اجرا یک لایه آببند روی بتن ایجاد میکنند.
کاربردها
-
استخر
-
مخازن
-
زیرزمین
-
دیوار بتنی
-
سرویسهای مرطوب
-
برخی سازههای مدفون
مزایا
-
اجرای نسبتاً ساده
-
سازگاری مناسب با بتن
-
امکان اجرای برخی محصولات روی بستر مرطوب
-
هزینه مناسب در بسیاری از پروژهها
محدودیت
پوشش سیمانی نیز اگر روی بتن ضعیف، ترکخورده یا آلوده اجرا شود، میتواند جدا شود.
پوششهای اپوکسی و پلییورتان
پوششهای رزینی علاوه بر آببندی میتوانند عملکردهای دیگری مانند:
-
مقاومت شیمیایی
-
مقاومت سایشی
-
حفاظت سطحی
فراهم کنند.
اپوکسی
در برخی کاربردها:
-
سختی بالا
-
چسبندگی مناسب
-
مقاومت شیمیایی
-
مقاومت سایشی
مزیت محسوب میشود.
پلییورتان
در مقایسه با بسیاری از سیستمهای اپوکسی انعطافپذیری بیشتری دارد و در شرایطی که حرکت یا تغییر شکل جزئی وجود دارد، میتواند گزینه مناسبی باشد.
نکته مهم
رزینها به شرایط بستر حساس هستند.
مشکلاتی مانند:
-
رطوبت نامناسب
-
بخار آب از زیر سطح
-
آلودگی
-
آمادهسازی ضعیف
میتوانند باعث:
-
تاول
-
پوستهشدن
-
جداشدگی
شوند.
ممبران یا غشای آببندی چیست؟
در این سیستم یک مانع فیزیکی بین آب و بتن ایجاد میشود.
انواع آن میتواند شامل:
-
ممبران قیری
-
PVC
-
HDPE
-
TPO
-
غشاهای پلیمری
باشد.
کاربرد
-
فونداسیون
-
دیوار مدفون
-
تونل
-
زیرزمین
مزایا
-
ایجاد سد فیزیکی
-
مناسب برای سازههای جدید
-
امکان اجرای سیستم پیوسته در صورت اجرای صحیح
محدودیت
-
حساسیت به سوراخشدگی
-
نیاز به جزئیات دقیق
-
حساسیت در محل اتصالات
-
پیچیدگی تعمیر بعضی آسیبها
افزودنی آببند بتن چیست؟
در پروژههای جدید میتوان با استفاده از افزودنیهای مناسب، نفوذپذیری بتن را کاهش داد.
اما صرفاً اضافه کردن یک ماده آببند کافی نیست.
عملکرد بتن آببند به عوامل مختلفی وابسته است:
-
نسبت آب به سیمان
-
طرح اختلاط
-
تراکم
-
عملآوری
-
کنترل ترک
-
کیفیت اجرا
-
جزئیات درزها
بنابراین آببندی بتن یک «محصول» نیست، بلکه یک سیستم است.
واتراستاپ چیست؟
واتراستاپ برای کنترل عبور آب از درزهای بتنی استفاده میشود.
محلهای مهم:
-
درز اجرایی
-
درز حرکتی
-
اتصال کف و دیوار
-
محل توقف بتنریزی
انواع متداول
-
واتراستاپ PVC
-
واتراستاپ هیدروفیلی
-
سیستمهای لاستیکی و الاستومری
چرا واتراستاپ مهم است؟
زیرا حتی اگر بتن کیفیت بسیار مناسبی داشته باشد، درزهای موجود میتوانند مسیر نفوذ آب ایجاد کنند.

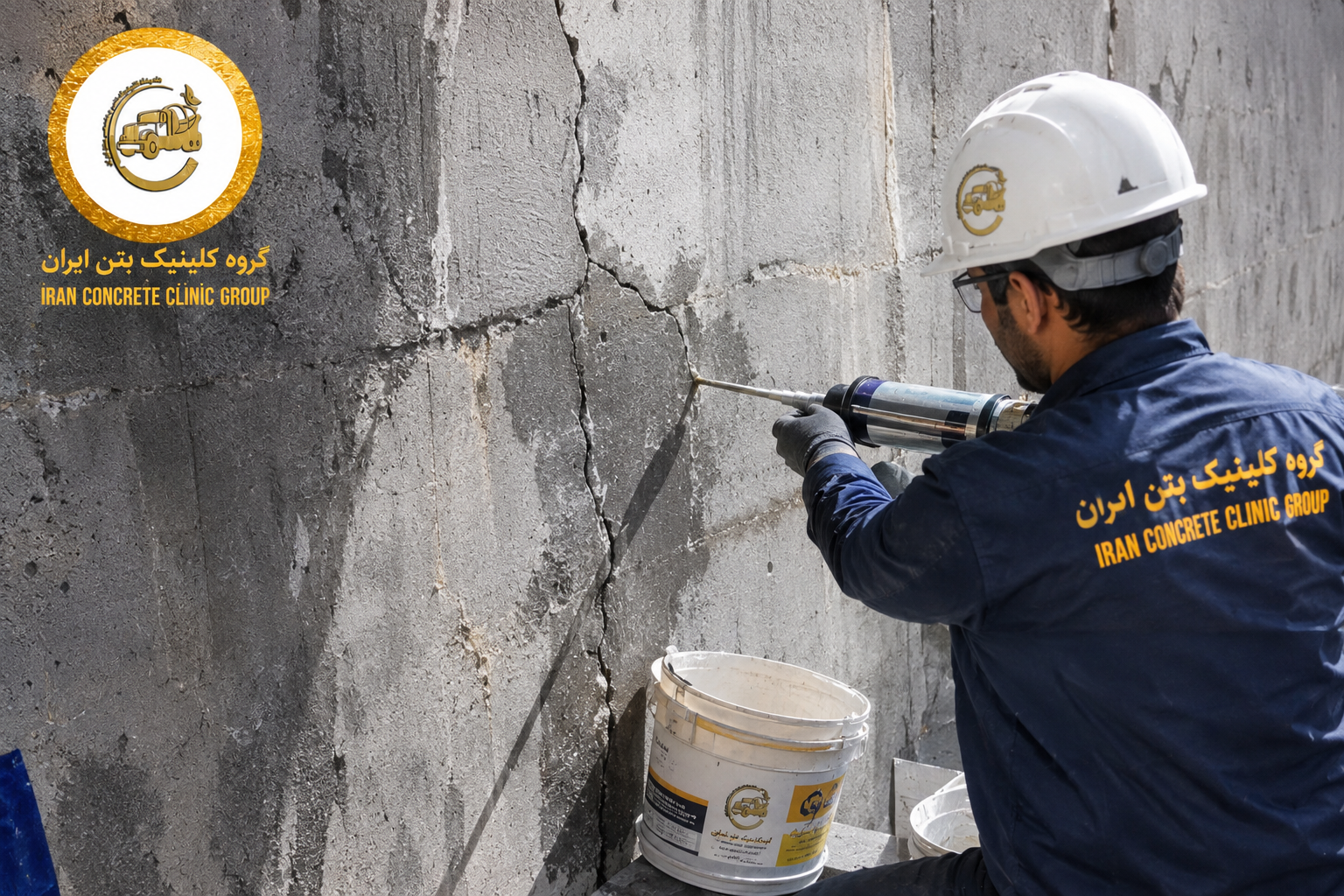

آببندی ترک بتن با تزریق
اگر ترک مسیر مستقیم عبور آب باشد، پوشش سطحی ممکن است کافی نباشد.
در این شرایط تزریق میتواند راهکار مناسبتری باشد.
انتخاب ماده به وضعیت ترک بستگی دارد.

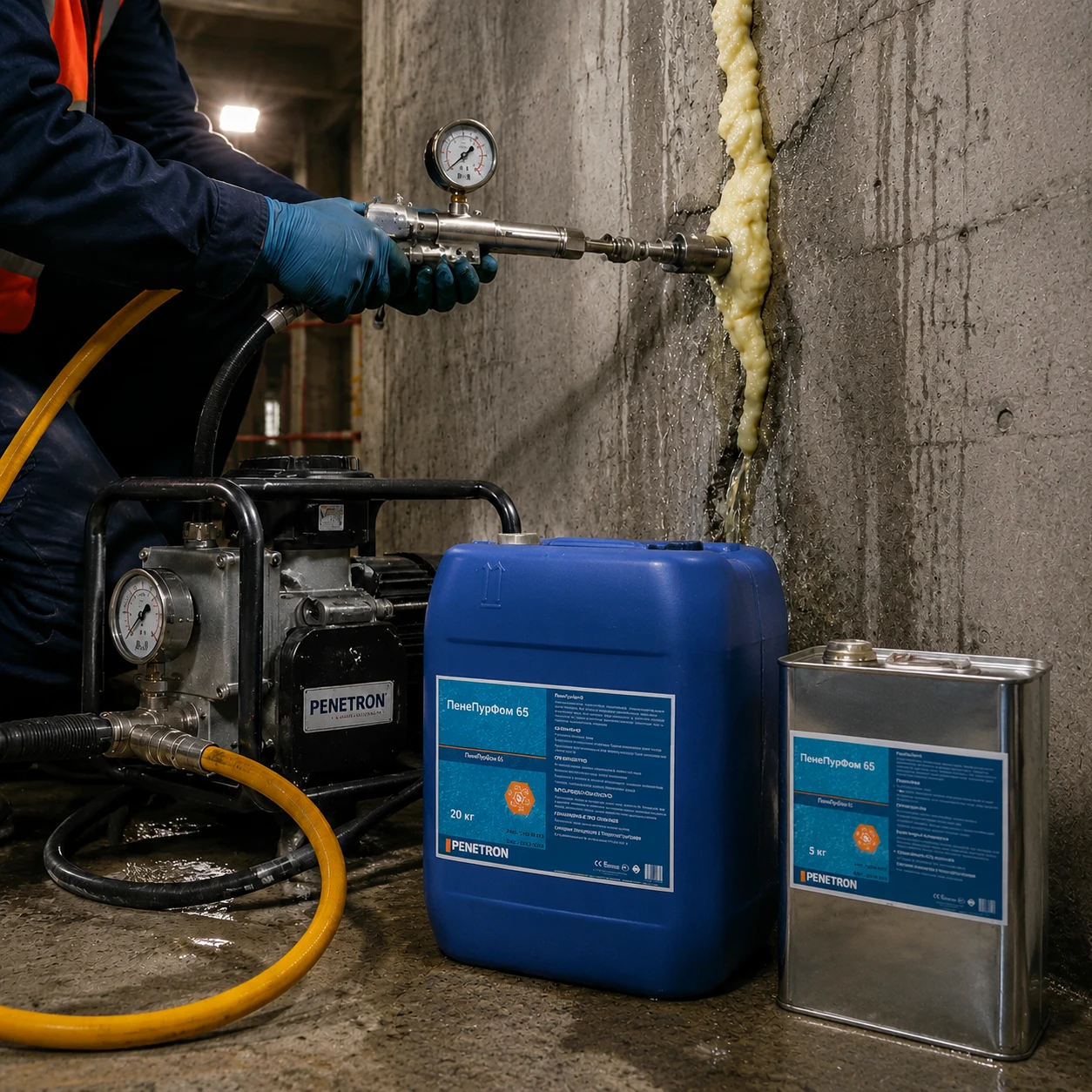

تزریق پلییورتان برای ترک آبدهنده
پلییورتان در بسیاری از سیستمهای تزریقی برای کنترل نشت آب به کار میرود.
در تماس با آب، برخی سیستمهای پلییورتان منبسط میشوند و مسیر نشت را مسدود میکنند.
کاربرد معمول:
-
ترکهای آبدهنده
-
درزهای دارای نشتی
-
نفوذ آب از سازههای زیرزمینی
اما انتخاب نوع رزین و روش تزریق باید با توجه به فشار آب، اندازه ترک و شرایط سازه انجام شود.
تزریق اپوکسی برای ترک بتن
اپوکسی در برخی شرایط برای ترکهای:
-
خشک
-
نسبتاً پایدار
-
با هدف بازگرداندن پیوستگی
مناسب است.
اگر ترک فعال باشد یا حرکت ادامه داشته باشد، اپوکسی لزوماً راهکار مناسبی نیست.
تفاوت تزریق اپوکسی و پلییورتان
| ویژگی | اپوکسی | پلییورتان |
|---|---|---|
| ترک خشک | مناسب | قابل استفاده در برخی سیستمها |
| ترک آبدهنده | معمولاً انتخاب اول نیست | مناسبتر |
| هدف اتصال سازهای | مناسبتر | معمولاً محدودتر |
| انعطافپذیری | کمتر | بیشتر |
| آببندی نشتی فعال | محدود | کاربرد رایجتر |
این جدول یک راهنمای کلی است و انتخاب نهایی باید مطابق مشخصات محصول و شرایط ترک انجام شود.
آببندی فشار مثبت و فشار منفی چیست؟
این موضوع یکی از مهمترین سؤالات کاربران درباره آببندی است.
آببندی فشار مثبت
سیستم آببندی در سمتی اجرا میشود که آب ابتدا با آن مواجه میشود.
برای مثال:
-
آببندی بیرونی دیوار زیرزمین
-
آببندی داخل مخزن از سمت آب
در این حالت سیستم آببندی از تماس مستقیم آب با بتن جلوگیری میکند.
مزیت
از نظر اصولی، کنترل آب در منبع آن معمولاً وضعیت مطلوبتری دارد.
آببندی فشار منفی
آب در پشت سیستم آببندی قرار دارد.
مثال:
-
آببندی دیوار زیرزمین از داخل
-
آببندی برخی سازههای موجود که دسترسی به بیرون ندارند
محدودیت
در این شرایط فشار آب میتواند از پشت به سیستم وارد شود و چسبندگی و انتخاب مصالح اهمیت زیادی پیدا میکند.
آببندی فشار مثبت بهتر است یا منفی؟
در شرایطی که امکان دسترسی به سمت تماس آب وجود دارد، آببندی فشار مثبت معمولاً رویکرد مناسبتری است.
اما در ساختمانهای موجود، گاهی دسترسی به بیرون ممکن نیست.
در این شرایط آببندی فشار منفی میتواند راهکار اجرایی باشد.
بنابراین:
فشار مثبت از نظر اصولی مطلوبتر است، اما فشار منفی در بسیاری از پروژههای تعمیراتی تنها گزینه عملی است.
بهترین روش آببندی زیرزمین چیست؟
برای سازه جدید، میتوان از ترکیب:
-
بتن کمنفوذ
-
افزودنی مناسب
-
ممبران بیرونی
-
واتراستاپ
-
زهکشی
استفاده کرد.
برای ساختمان موجود:
-
تزریق ترک
-
تعمیر درزها
-
پوشش داخلی
-
مواد کریستالی
-
سیستم فشار منفی
ممکن است مورد استفاده قرار گیرد.
انتخاب نهایی باید براساس منبع آب و شرایط واقعی سازه باشد.
آببندی مخزن بتنی چگونه انجام میشود؟
مخزن از حساسترین سازههای آببندی است.
مرحله ۱: شناسایی نشتی
باید محل دقیق نشتی مشخص شود.
مرحله ۲: بررسی ترکها
عرض، جهت و وضعیت ترک تعیین شود.
مرحله ۳: بررسی درزها
تمام درزهای اجرایی بررسی شوند.
مرحله ۴: تعمیر بتن آسیبدیده
کرموشدگی و بتن سست تعمیر شود.
مرحله ۵: تزریق ترکها
بر اساس شرایط ترک:
-
اپوکسی
-
پلییورتان
-
یا سیستم مناسب دیگر
مرحله ۶: اجرای سیستم آببندی
بسته به پروژه:
-
کریستالی
-
پوشش سیمانی
-
رزینی
-
یا ترکیبی
مرحله ۷: تست آببندی
مخزن بهصورت کنترلشده پر و رفتار آن پایش شود.
آببندی مخزن آب شرب چه تفاوتی دارد؟
در مخزن آب شرب، علاوه بر عملکرد آببندی باید سازگاری سیستم با شرایط بهداشتی و تماس با آب موردنظر نیز بررسی شود.
بنابراین هر ماده آببندی تجاری را نمیتوان بدون بررسی برای آب شرب استفاده کرد.
موارد مهم:
-
مشخصات فنی
-
تأییدیه مرتبط
-
رفتار شیمیایی
-
عدم ایجاد آلودگی
-
روش اجرا
هستند.
آببندی استخر چگونه انجام میشود؟
مراحل کلی:
۱. آمادهسازی سطح
بتن باید سالم، تمیز و بدون بتن سست باشد.
۲. تعمیر ترک
ترکهای موجود بررسی و براساس شرایط ترمیم شوند.
۳. آببندی درزها و گوشهها
محل اتصال:
-
کف به دیوار
-
دیوار به دیوار
باید با جزئیات مناسب اجرا شود.
۴. اجرای سیستم آببند
ممکن است از:
-
پوشش سیمانی انعطافپذیر
-
سیستم کریستالی
-
مواد پلیمری
استفاده شود.
۵. حفاظت و عملآوری
طبق الزامات سیستم انجام شود.
۶. آزمایش آببندی
پیش از بهرهبرداری نهایی بررسی انجام شود.
آببندی زیرزمین از داخل چگونه انجام میشود؟
وقتی دسترسی به بیرون سازه وجود ندارد، آببندی از داخل میتواند انجام شود.
مراحل کلی:
-
شناسایی مسیر نفوذ آب
-
باز کردن یا آمادهسازی محل نشتی
-
تزریق در نقاط آبدهنده
-
تعمیر بتن و ترکها
-
اجرای پوشش فشار منفی یا سیستم مناسب
-
عملآوری
-
پایش نشتی
آببندی سازه زیرزمینی از بیرون چگونه انجام میشود؟
در پروژه جدید یا زمانی که امکان خاکبرداری وجود دارد:
-
بتن و بستر آماده میشود،
-
ممبران یا سیستم آببندی بیرونی اجرا میشود،
-
جزئیات درزها و اتصالات کنترل میشوند،
-
در صورت نیاز زهکشی اجرا میشود،
-
سپس خاکریزی محافظ انجام میشود.
این روش معمولاً کنترل بهتری بر تماس مستقیم آب با سازه ایجاد میکند.
چرا آببندی سازه قدیمی سختتر است؟
زیرا ممکن است:
-
محل نشتی مشخص نباشد،
-
ترکها فعال باشند،
-
درزها آسیب دیده باشند،
-
دسترسی به سطح بیرونی وجود نداشته باشد،
-
بتن آسیب دیده باشد.
به همین دلیل در سازه موجود اغلب نیاز به تشخیص، تعمیر و سپس آببندی وجود دارد.
مراحل اجرای اصولی آببندی بتن
مرحله اول: بررسی و تشخیص
قبل از هر کاری باید مشخص شود:
-
آب از کجا میآید؟
-
آب از کدام سمت فشار وارد میکند؟
-
ترک وجود دارد؟
-
نشتی فعال است؟
-
درز اجرایی وجود دارد؟
-
بتن آسیب دیده است؟
مرحله دوم: آمادهسازی سطح
سطح باید:
-
تمیز
-
عاری از گردوغبار
-
عاری از روغن
-
بدون بتن سست
-
دارای شرایط مناسب برای سیستم
باشد.
مرحله سوم: تعمیر بتن
موارد زیر باید اصلاح شوند:
-
کرموشدگی
-
حفره
-
بتن پوستهشده
-
ترکهای مناسب تعمیر
-
درزهای خراب
مرحله چهارم: تعمیر مسیرهای نشت
براساس شرایط:
-
تزریق پلییورتان
-
تزریق اپوکسی
-
تعمیر درز
-
اجرای واتراستاپ
انجام میشود.
مرحله پنجم: اجرای سیستم آببندی
با توجه به روش منتخب:
-
پوشش
-
ممبران
-
کریستالی
-
افزودنی
-
سیستم ترکیبی
اجرا میشود.
مرحله ششم: عملآوری و حفاظت
شرایط مناسب برای رسیدن سیستم به خواص نهایی باید تأمین شود.
مرحله هفتم: کنترل کیفیت
مواردی مانند:
-
ضخامت
-
یکنواختی
-
چسبندگی
-
ترک
-
نقاط حساس
-
نشتی
بررسی میشوند.
آمادهسازی سطح برای آببندی چرا اهمیت دارد؟
بسیاری از شکستهای آببندی به خود ماده مربوط نیستند.
دلایل رایج:
-
بتن سست
-
گردوغبار
-
چربی
-
نمک و شوره
-
سطح بسیار صاف
-
رطوبت نامناسب
هستند.
بنابراین آمادهسازی سطح باید متناسب با سیستم انجام شود.
آیا آببندی روی بتن ترکخورده قابل اجرا است؟
اگر ترک تعیین تکلیف نشده باشد، اجرای پوشش روی آن میتواند باعث برگشت نشتی شود.
بنابراین ابتدا باید مشخص شود:
-
ترک فعال است یا خیر
-
آب از آن عبور میکند یا خیر
-
ترک سازهای است یا غیرسازهای
سپس روش مناسب تعمیر انتخاب شود.
آیا مواد آببندی روی بتن مرطوب قابل اجرا هستند؟
این موضوع کاملاً به نوع محصول بستگی دارد.
برخی سیستمهای سیمانی برای بستر مرطوب مناسباند؛ بعضی رزینها به سطح خشک نیاز دارند.
بنابراین عبارت کلی:
«آببندی روی بتن مرطوب امکان ندارد»
یا:
«همه مواد آببندی روی بتن خیس اجرا میشوند»
هر دو نادرستاند.
دستورالعمل محصول و شرایط واقعی بستر باید بررسی شود.
تست و کنترل کیفیت آببندی چگونه انجام میشود؟
کنترل کیفیت فقط پس از اتمام کار نیست.
قبل از اجرا
-
بررسی مصالح
-
کنترل تاریخ مصرف
-
بررسی بستهبندی
-
بررسی سطح
-
کنترل شرایط محیطی
حین اجرا
-
نسبت اختلاط
-
ضخامت
-
میزان مصرف
-
تعداد لایه
-
همپوشانی
-
اجرای صحیح درزها
-
اجرای صحیح جزئیات
بعد از اجرا
-
بررسی یکنواختی
-
کنترل چسبندگی در صورت نیاز
-
کنترل نقاط حساس
-
تست آببندی
-
پایش نشتی
تست آببندی مخزن چگونه انجام میشود؟
پس از رسیدن سیستم به شرایط موردنظر، مخزن میتواند بهصورت کنترلشده پر شود.
در طول آزمایش:
-
کاهش سطح آب پایش میشود،
-
دیوارها و کف بررسی میشوند،
-
نقاط مشکوک کنترل میشوند،
-
نشتیهای احتمالی ثبت میشوند.
مدت و روش آزمون باید متناسب با نوع مخزن و مشخصات پروژه تعیین شود.
چرا سیستم آببندی بعد از مدتی خراب میشود؟
دلایل متداول:
انتخاب اشتباه سیستم
آمادهسازی ضعیف سطح
تعمیر نکردن ترکها
بیتوجهی به درزها
اجرای ضخامت نامناسب
عملآوری نامناسب
وجود رطوبت پشت پوشش نامناسب
فشار آب بیش از توان سیستم
حرکت سازهای
اجرای ضعیف جزئیات
عدم کنترل کیفیت
آیا یک لایه آببندی روی کل سازه کافی است؟
همیشه خیر.
در پروژههای حرفهای معمولاً نقاط مختلف سازه با خطرهای متفاوتی مواجهاند.
مثلاً در یک مخزن:
-
بتن
-
درزها
-
ترکها
-
عبور لوله
-
اتصال کف و دیوار
ممکن است هرکدام سیستم جداگانهای نیاز داشته باشند.
بنابراین آببندی باید بهصورت سیستم یکپارچه دیده شود.
بهترین روش آببندی بتن چیست؟
هیچ «بهترین روش مطلق» وجود ندارد.
انتخاب مناسب به نوع مسئله بستگی دارد.
| شرایط پروژه | گزینههای قابل بررسی |
|---|---|
| سازه جدید | بتن کمنفوذ + افزودنی + واتراستاپ + ممبران |
| مخزن بتنی | کریستالی + واتراستاپ + تعمیر ترک |
| استخر | پوشش مناسب + تعمیر ترک + آببندی درز |
| زیرزمین موجود | تزریق + پوشش فشار منفی |
| ترک آبدهنده | تزریق پلییورتان |
| ترک خشک و پایدار | اپوکسی در صورت مناسب بودن |
| سازه صنعتی | پوشش متناسب با مواد شیمیایی |
| فونداسیون جدید | ممبران + زهکشی + جزئیات درز |
| تونل | ممبران + تزریق + واتراستاپ |
این جدول راهنمای اولیه است و انتخاب نهایی باید بعد از ارزیابی پروژه انجام شود.
تفاوت آببندی و عایقکاری چیست؟
این دو اصطلاح گاهی به اشتباه به جای هم استفاده میشوند.
آببندی
تمرکز بر جلوگیری از:
-
عبور آب
-
نفوذ رطوبت
-
نشتی
است.
عایقکاری
میتواند شامل:
-
عایق حرارتی
-
عایق صوتی
-
عایق رطوبتی
باشد.
بنابراین هر عایقکاری لزوماً سیستم آببندی نیست.
تفاوت آببندی و تعمیر ترک چیست؟
تعمیر ترک میتواند:
-
علت یا مسیر عبور آب را اصلاح کند،
-
پیوستگی را برگرداند،
-
ترک را ببندد.
اما آببندی یک سیستم گستردهتر است که میتواند شامل:
-
ترک
-
درز
-
سطح بتن
-
نقاط عبور لوله
-
پوشش
-
ممبران
باشد.
در بسیاری از پروژهها، تعمیر ترک بخشی از سیستم آببندی است.
آیا مواد کریستالی جایگزین واتراستاپ هستند؟
خیر.
واتراستاپ برای درزهای طراحیشده به کار میرود، در حالی که مواد کریستالی بیشتر برای کاهش نفوذپذیری بتن و حفاظت ساختار بتن کاربرد دارند.
در یک سازه ممکن است هر دو سیستم مورد استفاده قرار گیرند.
آیا تزریق رزین جایگزین آببندی کل سازه است؟
خیر.
تزریق بیشتر برای:
-
ترک
-
درز
-
مسیر مشخص نشتی
است.
اگر کل سطح سازه در معرض نفوذ آب باشد، تزریق بهتنهایی راهکار مناسبی نیست.
هزینه آببندی سازه بتنی چقدر است؟
هزینه به عوامل مختلفی بستگی دارد:
-
نوع سازه
-
مساحت
-
نوع سیستم
-
وضعیت بتن
-
تعداد ترکها
-
شدت نشتی
-
نوع تزریق
-
میزان آمادهسازی
-
شرایط دسترسی
-
ارتفاع
-
نیاز به داربست
-
توقف بهرهبرداری
-
شرایط محیطی
بنابراین قیمت هر مترمربع بهتنهایی نشاندهنده هزینه واقعی پروژه نیست.
عوامل اصلی مؤثر بر قیمت آببندی
نوع سازه
آببندی یک استخر با مخزن بزرگ، تونل یا زیرزمین قابل مقایسه نیست.
وضعیت بتن
اگر نیاز به:
-
تخریب
-
ترمیم
-
تزریق
وجود داشته باشد، هزینه افزایش پیدا میکند.
نوع آببندی
ممبران، پوشش، تزریق، کریستالی و سیستمهای ترکیبی هزینه متفاوتی دارند.
شرایط دسترسی
دسترسی دشوار، ارتفاع و نیاز به تجهیزات میتواند هزینه اجرا را افزایش دهد.
بهرهبرداری سازه
اگر نیاز باشد سازه موقتاً از مدار خارج شود، هزینههای جانبی نیز باید در نظر گرفته شود.
اشتباهات رایج در آببندی سازههای بتنی
اجرای ماده بدون تشخیص مسیر نشتی
انتخاب محصول صرفاً براساس قیمت
آببندی روی بتن سست
پوشاندن ترک بدون تعمیر
بیتوجهی به درزهای اجرایی
بیتوجهی به محل عبور لولهها
اجرای رزین روی بستر نامناسب
عدم رعایت ضخامت
عدم عملآوری
عدم توجه به فشار آب
انتخاب سیستم فشار منفی در شرایط نامناسب
استفاده از ماده نامناسب برای آب شرب
عدم انجام تست نهایی
بیتوجهی به منبع اصلی آب
چرا اجرای آببندی روی ترک فعال اشتباه است؟
چون اگر ترک در حال باز و بسته شدن باشد، پوشش آببندی نیز تحت تغییر شکل قرار میگیرد.
اگر ماده انعطافپذیری کافی نداشته باشد یا حرکت ترک از ظرفیت آن بیشتر باشد، مجدداً ترک ایجاد خواهد شد.
بنابراین در مورد ترک فعال باید:
حرکت ترک + علت ایجاد + نوع ماده + جزئیات سیستم
همزمان بررسی شوند.
آیا آببندی میتواند ترک را هم ترمیم کند؟
گاهی برخی سیستمها میتوانند ترکهای بسیار ریز را کنترل کنند، اما نباید انتظار داشت یک سیستم آببندی جایگزین تعمیر هر نوع ترک شود.
ترکهای:
-
بزرگ
-
فعال
-
سازهای
-
آبدهنده
معمولاً نیاز به بررسی و روش تعمیر اختصاصی دارند.
آیا آببندی به تنهایی عمر بتن را افزایش میدهد؟
آببندی میتواند یکی از ابزارهای مهم افزایش دوام باشد، اما دوام بتن به مجموعه عوامل وابسته است:
-
کیفیت بتن
-
نسبت آب به سیمان
-
عملآوری
-
پوشش آرماتور
-
ترکخوردگی
-
محیط
-
آببندی
-
حفاظت سطحی
پس آببندی بخشی از یک راهبرد جامع دوام بتن است.
چکلیست ارزیابی قبل از آببندی سازه
شناسایی سازه
-
نوع سازه مشخص شده است.
-
کاربرد سازه مشخص است.
-
جدید یا موجود بودن سازه مشخص است.
-
نوع سیال یا آب مشخص است.
-
فشار آب مشخص شده است.
بررسی آسیب
-
مسیر نشتی مشخص شده است.
-
ترکها ثبت شدهاند.
-
عرض ترکها اندازهگیری شده است.
-
عمق ترک در صورت نیاز بررسی شده است.
-
درزها بررسی شدهاند.
-
بتن سست مشخص شده است.
-
خوردگی در صورت وجود بررسی شده است.
انتخاب روش
-
فشار مثبت/منفی مشخص شده است.
-
نوع پوشش یا سیستم مشخص شده است.
-
نیاز به تزریق تعیین شده است.
-
نیاز به واتراستاپ یا تعمیر درز مشخص شده است.
-
سازگاری با سیال بررسی شده است.
اجرا
-
سطح آماده شده است.
-
بتن آسیبدیده تعمیر شده است.
-
ترکها تعیین تکلیف شدهاند.
-
نسبت اختلاط کنترل شده است.
-
ضخامت کنترل شده است.
-
جزئیات درزها اجرا شدهاند.
-
عملآوری انجام شده است.
کنترل نهایی
-
تست آببندی انجام شده است.
-
نشتی مجدد بررسی شده است.
-
نقاط حساس کنترل شدهاند.
-
مستندات اجرا تهیه شدهاند.
راهنمای سریع انتخاب روش آببندی
اگر سازه جدید است:
← از ابتدا سیستم آببندی را در طراحی و اجرا پیشبینی کنید.
اگر نشتی از ترک دارید:
← ابتدا ترک را بررسی و سپس روش تزریق مناسب انتخاب کنید.
اگر آب از درز وارد میشود:
← جزئیات درز و واتراستاپ را بررسی کنید.
اگر زیرزمین موجود نشتی دارد:
← منبع آب و امکان آببندی فشار مثبت/منفی را بررسی کنید.
اگر مخزن آب شرب است:
← سازگاری مصالح با شرایط آب شرب را کنترل کنید.
اگر بتن پوستهشده است:
← ابتدا بتن و آرماتور را تعمیر کنید.
اگر سازه صنعتی و شیمیایی است:
← علاوه بر آببندی، مقاومت شیمیایی را نیز بررسی کنید.
اگر نشتی فعال و تحت فشار است:
← روش تزریق و قطع نشتی را قبل از اجرای پوشش بررسی کنید.
جمعبندی نهایی
آببندی سازههای بتنی یک عملیات ساده برای «پوشاندن سطح بتن» نیست.
سیستم آببندی موفق باید بر اساس:
شناخت سازه → تشخیص منبع آب → بررسی ترک و درز → آمادهسازی بستر → انتخاب سیستم → اجرای صحیح → کنترل کیفیت → تست نهایی
طراحی و اجرا شود.
سازههای مختلف نیازهای متفاوتی دارند:
-
مخزن آب شرب
-
استخر
-
زیرزمین
-
فونداسیون
-
تونل
-
تصفیهخانه
-
پارکینگ
-
کانال
-
سازه صنعتی
هیچ روش واحدی برای همه آنها مناسب نیست.
در یک پروژه ممکن است سیستم اصلی شامل بتن کمنفوذ + افزودنی + واتراستاپ + ممبران باشد.
در پروژهای دیگر ممکن است مشکل به صورت ترک آبدهنده باشد و ابتدا به تزریق پلییورتان نیاز داشته باشد.
در پروژهای دیگر ممکن است آببندی فشار منفی تنها راهکار عملی باشد.
به همین دلیل انتخاب محصول نباید اولین مرحله باشد.
اول باید مشکل را پیدا کرد؛ سپس روش را انتخاب کرد؛ بعد محصول مناسب همان روش را انتخاب و اجرا کرد.
همچنین تعمیر ترک، آببندی سطح و مقاومسازی سه مفهوم متفاوت هستند و ممکن است در یک پروژه لازم باشد هر سه بهصورت هماهنگ اجرا شوند.
سوالات متداول درباره آببندی سازههای بتنی
بهترین روش آببندی بتن چیست؟
روش واحدی برای همه سازهها وجود ندارد. نوع سازه، فشار آب، وضعیت ترک، شرایط بهرهبرداری و دسترسی تعیینکننده روش مناسب هستند.
آیا بتن خودبهخود آببند است؟
خیر. بتن دارای منافذ و ناپیوستگی است و کیفیت بتن، ترکها و جزئیات اجرا بر نفوذپذیری آن اثر میگذارند.
بهترین روش آببندی مخزن بتنی چیست؟
بسته به شرایط ممکن است ترکیبی از بتن کمنفوذ، واتراستاپ، مواد کریستالشونده، تزریق ترک و پوشش مناسب استفاده شود.
برای آببندی استخر چه روشی مناسب است؟
باید ترکها، درزها و سطح بتن ابتدا بررسی شوند. سپس بر اساس شرایط میتوان از پوششهای سیمانی انعطافپذیر، سیستمهای کریستالی یا سایر سیستمهای سازگار استفاده کرد.
آببندی فشار منفی چیست؟
اجرای سیستم آببندی از سمتی است که آب پشت سیستم قرار دارد؛ مانند آببندی دیوار زیرزمین از داخل.
آببندی فشار مثبت بهتر است یا منفی؟
در شرایطی که امکان اجرا از سمت تماس آب وجود دارد، فشار مثبت معمولاً شرایط مناسبتری دارد؛ اما در ساختمانهای موجود گاهی فشار منفی تنها گزینه عملی است.
آیا میتوان آببندی را روی بتن مرطوب اجرا کرد؟
بسته به نوع سیستم متفاوت است. برخی محصولات برای بستر مرطوب طراحی شدهاند و برخی به بستر خشک نیاز دارند.
آیا مواد کریستالی برای هر نشتی مناسباند؟
خیر. ترکهای بزرگ، فعال یا نشتیهای شدید ممکن است ابتدا به تعمیر و تزریق نیاز داشته باشند.
آیا میتوان ترک آبدهنده را با اپوکسی تزریق کرد؟
انتخاب اپوکسی یا پلییورتان به وضعیت ترک، هدف تعمیر و شرایط آب بستگی دارد. برای نشتی فعال، سیستمهای تزریقی مناسب آب معمولاً بررسی میشوند.
واتراستاپ چیست؟
قطعهای برای کنترل عبور آب از درزهای بتن است و در انواع مختلف مانند PVC و هیدروفیلی وجود دارد.
آیا آببندی جایگزین تعمیر ترک است؟
خیر. اگر ترک مسیر نشتی باشد، ابتدا باید علت و وضعیت ترک مشخص و در صورت نیاز تعمیر شود.
آیا آببندی میتواند جلوی خوردگی میلگرد را بگیرد؟
کاهش نفوذ آب و عوامل مهاجم میتواند به حفاظت بتن کمک کند، اما اگر خوردگی قبلاً ایجاد شده باشد باید خود مشکل خوردگی نیز ارزیابی و اصلاح شود.
آببندی زیرزمین از داخل بهتر است یا خارج؟
در صورت امکان، آببندی از سمت تماس آب معمولاً شرایط مناسبتری دارد؛ ولی در ساختمانهای موجود ممکن است اجرای داخلی اجتنابناپذیر باشد.
آیا هر ماده آببندی برای آب شرب مناسب است؟
خیر. محصول باید برای شرایط تماس با آب شرب مناسب و دارای مشخصات یا تأییدیه لازم باشد.
هزینه آببندی بتن چقدر است؟
به نوع سازه، مساحت، میزان نشتی، وضعیت بتن، نوع سیستم، حجم تعمیر، دسترسی و شرایط اجرا بستگی دارد.
چرا آببندی بعد از مدتی دوباره خراب میشود؟
دلایلی مانند تشخیص اشتباه منبع آب، آمادهسازی ضعیف، عدم تعمیر ترکها، فشار آب بالا، حرکت سازهای و انتخاب سیستم نامناسب میتوانند باعث شکست شوند.
آیا میتوان آببندی سازه بتنی قدیمی را بدون تخریب انجام داد؟
در برخی شرایط بله. بسته به وضعیت سازه میتوان از تزریق، پوششها، مواد کریستالی و سیستمهای فشار منفی استفاده کرد.
قبل از انتخاب ماده آببندی، علت نشتی را پیدا کنید
اگر سازه شما با مشکلاتی مانند:
-
نشتی آب
-
ترکهای آبدهنده
-
نمزدگی
-
رطوبت زیرزمین
-
خرابی آببندی مخزن
-
نشتی استخر
-
نفوذ آب از درزها
-
خرابی آببندی قدیمی
مواجه است، انتخاب یک ماده آببند بدون شناسایی علت اصلی میتواند فقط مشکل را برای مدت کوتاهی پنهان کند.
گروه کلینیک بتن ایران خدمات:
-
ارزیابی و آسیبشناسی سازههای بتنی
-
تشخیص مسیر نشتی
-
تعمیر و ترمیم بتن
-
تزریق ترک و درز
-
آببندی مخازن و سازههای بتنی
-
انتخاب سیستم و مصالح آببندی
-
اجرای سیستمهای آببندی
را متناسب با شرایط پروژه ارائه میکند.
ابتدا علت نفوذ آب را پیدا کنید؛ سپس مناسبترین سیستم آببندی را انتخاب کنید.
