واتراستاپ چیست ؟
واتراستاپ قطعه ای جانبی در اجرای سازه های بتنی می باشد که با هدف آب بندی درزهای
اجرایی و انبساطی سازه های هیدرولیکی و یا در معرض آب تعبیه می گردد.
مواد کاربرد واتراستاپ های بتن :
•آب بندی درزهای اجرایی در زیر زمین های دارای تراز بالای آب زیرزمینی
•آب بندی درزهای اجرایی و انبساطی در استخرها ، مخازن آب و فاضلاب
•آب بندی درزهای اجرایی در تونلها ، سد ها و لاینگهای انتقال آب
•آب بندی درزهای انبساطی و اجرایی در سازه های بتنی پیش ساخته
•آب بندی درزهای اجرایی و انبساطی در منهول ها و مخازن پساب
•آب بندی سازه های بتنی صنعتی مانند کولینگ تاورها ، کلاریفایرها و ...
•آب بندی درز اجرایی فی مابین قطعات فلزی و پلی اتیلن وارده به بتن

انواع واتراستاپ های مصرفی در سازه های بتنی :
•واتراستاپ های پی وی سی PVC
•
واتراستاپ های لاستیکی
•واتراستاپ های منبسط شونده آب دوست بر پایه بنتونیت و اکرلیک ) هیدروفیلی (
•واتراستاپ های درزبند پایه قیری
•واتراستاپ های سطحی بر پایه کامپوزیت
•واتراستاپ های تزریقی
انواع واتراستاپ و کاربردها
واتراستاپ های پی وی سی

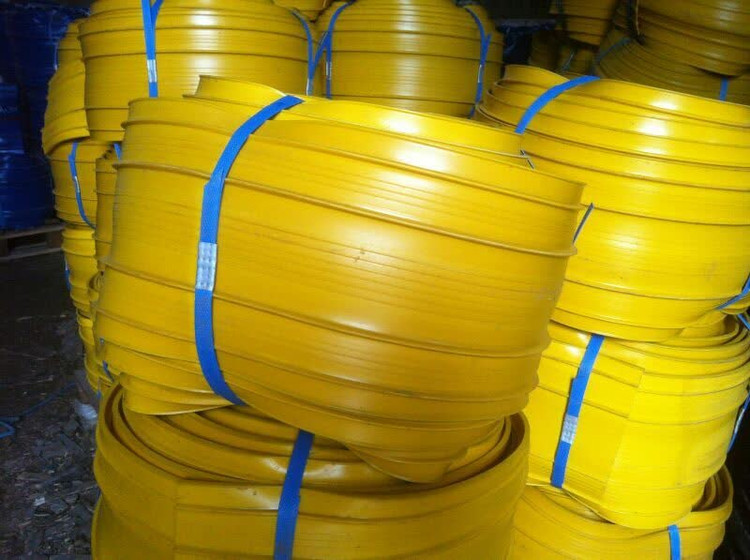

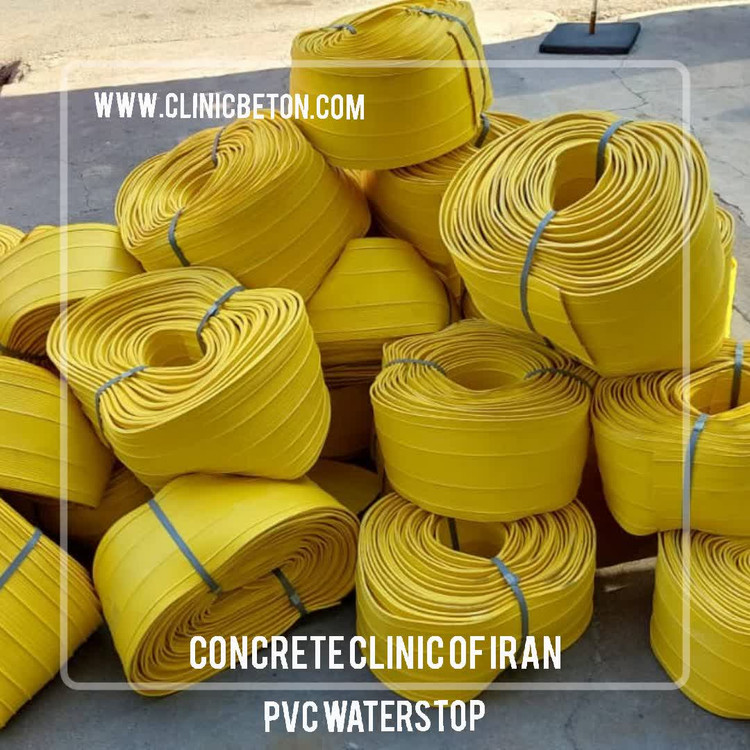

نوارهای آب بند یا واتراستاپ های P V C :

سالهاست استفاده از واتر استاپ به منظور آب بندی
درزهای اجرایی و محل های قطع بتن Construction Joint) متداول است. واتراستاپ ها برای
آب بندی درزهای اجرایی و انبساطی در سازه های بتنی آبی استفاده می شود واتر استاپ طول مسیر
جریان و حرکت آب را طولانی می کند تا آب نتواند نشت کند. ضخامت بتن بر اساس میزان نفوذ
پذیری از آن جهت اهمیت دارد که اگر ضخامتش بیشتر از میزان نفوذ پذیری آب باشد تا آب از آن
عبور نکند یکی از نکات در طراحی، عرض واتر استاپ است، که عمق نفوذ بیشتر از یک دور رفت و
برگشت باشد
با توجه به ماهیت درز ها دو نوع واتراستاپ وجود دارد این دو نوع شامل واتراستاپ های حفره دار و
واتراستاپ های تخت (بدون حفره )می باشد . واتراستاپ های حفره دار مناسب برای درزهای حرکتی
مانند درزهای انبساطی و انقباضی ، و واتراستاپ های تخت برای درزهای اجرایی مناسب می باشد.

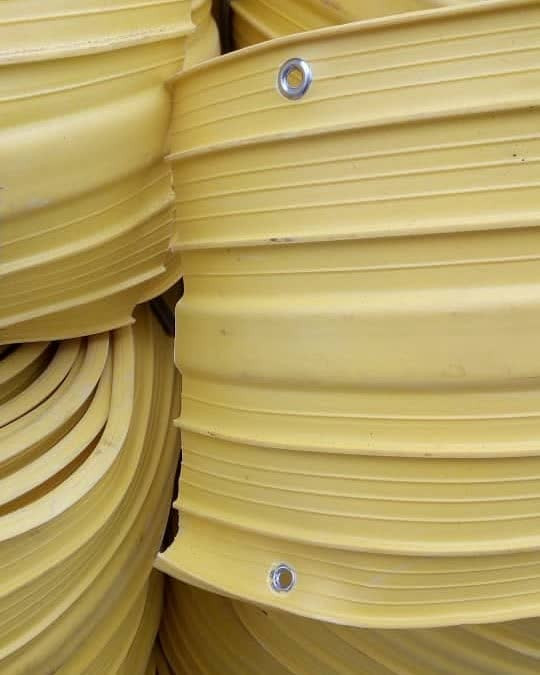

واتراستاپ ها دارای آجهایی بر روی سطح خود بوده که باعث افزایش طول میسر عبور آب و گیرداری
مناسب تر ان با بتن می گردد. نوع و ابعاد آج ها به عرض و نوع واتراستاپ بستگی دارد. واتراستاپ
های حفره دار باید به نحوی نصب گردند که حفره در مرکز درز انبساطی واقع شده ، تا امکان جابجایی
درز در مواقع مورد نیاز میسر و آسیبی به واتراستاپ وارد نشود.
واتر استاپ ها از لحاظ محل قرار گیری در مقاطع بتنی به دو نوع واتراستاپ های میانی و کف خواب
تقسیم می شوند. در درزهای انبساطی واتر استاپ ها مستقیما با آب در تماس هستند، ولی در درزهای
اجرائی واتراستاپ در مقطع بتن بوده و با آب نفوذ کرده در تماس می باشد
عوامل موثر در تعیین اشکال و ابعاد واتر استاپ ها : نوع و اندازه درز | محل قرار گیری واتر
استاپ ها در مقطع بتنی | ضخامت قطعه بتنی که واتر استاپ ها در آن قرار دارند | فشار
هیدرواستاتیک درون سازه.

نکات اجرایی ، کنترلی و نگهداری در استفاده از واتراستاپ ها :

واتر استاپ به هیچ وجه نباید در
هنگام نصب خم یا سوراخ شوند. واتر استاپ ها را باید با استفاده از گیره های مخصوص از بالا و پایین
کاملا مهار شود ساده ترین راه اتصال در واتراستاپ های P V C ، همپوشانی Overlap) می
باشد. هرچقدر که طول Overlap بیشتر باشد به خاطر آج ها دو سر کاملا بر هم منطبق نمی
شوند بهترین راه اتصال واتراستاپ ها ، اتصال با جوش لب به لب به وسیله دستگاه هویه برقی می باشد.
این سیستم مبتنی بر ذوب دو سر واتر استاپ ها و چسباندن آنها به هم می باشد واتر استاپ های
P V C در مقابل اشعه ماوراء بنفش خشک و شکننده می شوند وارتاستاپ ها باید دارای رنگ روشن
بوده و سطح آنها حتما آجدار باشد. واتراستاپ ها نباید زیر تابش مستقیم نور خورشید قرار گیرد و در
هنگام مصرف به هیچ وجه نباید سطح آن چرب باشد باید دقت نمود در هنگام اتصال واتراستاپ ها به
هم ، واتر استاپ ذوب شود نه اینکه بسوزد دقت شود که در هنگام ذوب گاز سمی متصاعد می شود و
باید در فضای باز و از ماسک استفاده شود
