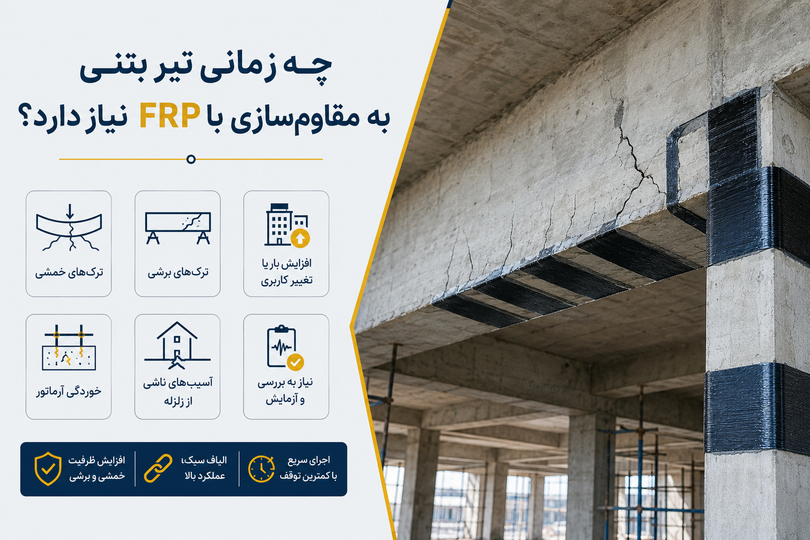

مقاومسازی تیر بتنی؛ راهنمای کامل ارزیابی، انتخاب روش و اجرای اصولی
مقاومسازی تیر بتنی؛ راهنمای جامع ارزیابی، تشخیص، انتخاب روش و اجرای اصولی
زمان مطالعه: حدود ۲۵ دقیقه
تیرهای بتنآرمه از اعضای اصلی باربر سازه هستند و بخش قابل توجهی از بارهای سقف را به ستونها و تکیهگاهها منتقل میکنند. به همین دلیل، ایجاد ترک، خیز، خوردگی میلگرد، جداشدگی بتن یا کاهش مقاومت تیر میتواند عملکرد سازه را تحت تأثیر قرار دهد.
اما مشاهده هر ترک یا آسیب به این معنی نیست که تیر باید مقاومسازی شود.
گاهی یک ترک ناشی از جمعشدگی، تغییرات دما یا عوامل غیرسازهای است و به مقاومسازی نیاز ندارد. در مقابل، گاهی یک ترک نسبتاً محدود میتواند نشانه کاهش ظرفیت خمشی یا برشی، خوردگی آرماتور یا تغییر شرایط بارگذاری باشد.
بنابراین پاسخ صحیح به سؤال «آیا تیر من نیاز به مقاومسازی دارد؟» تنها با مشاهده ظاهری مشخص نمیشود.
فرآیند اصولی باید از بازدید و مستندسازی آسیب شروع شود، با آزمایش و ارزیابی سازه ادامه پیدا کند و در نهایت بر اساس ظرفیت موجود و ظرفیت موردنیاز، روش مقاومسازی انتخاب شود.
در این راهنما، از تشخیص مشکل تیر تا انتخاب روش، مقاومسازی با FRP، مراحل اجرا، کنترل کیفیت، خطاهای رایج و هزینه را بررسی میکنیم.
مقاومسازی تیر بتنی چیست؟
مقاومسازی تیر بتنی مجموعه اقداماتی است که با هدف افزایش ظرفیت باربری، افزایش شکلپذیری، بهبود عملکرد یا جبران کاهش ظرفیت عضو موجود انجام میشود.
این اقدامات میتوانند با استفاده از روشهایی مانند:
- FRP
- CFRP و GFRP
- ژاکت بتنی
- ورق فولادی
- مقاطع فولادی
- سیستم NSM
- پیشتنیدگی خارجی
- یا ترکیبی از روشها
انجام شوند.
نکته مهم این است که مقاومسازی با ترمیم یکسان نیست.
اگر بتن پوستهشده برداشته و با ملات مناسب جایگزین شود، این عملیات عمدتاً ترمیم است.
اما اگر برای جبران کمبود ظرفیت خمشی یا برشی، سیستم جدیدی به تیر اضافه شود، عملیات مقاومسازی محسوب میشود.
در بسیاری از پروژهها هر دو مورد لازم هستند:
ترمیم آسیب → آمادهسازی عضو → اجرای سیستم مقاومسازی
از کجا بفهمیم تیر بتنی نیاز به مقاومسازی دارد؟
صرفاً قدیمی بودن ساختمان، وجود ترک یا تغییر رنگ بتن برای تصمیمگیری کافی نیست.
مهمترین نشانههایی که باید بررسی شوند عبارتاند از:
- ترکهای قابل توجه
- ترکهای مورب نزدیک تکیهگاه
- ترکهای خمشی در ناحیه کششی
- ترکهای طولی در امتداد میلگرد
- خیز بیش از حد
- جداشدگی بتن
- پوستهشدن بتن
- نمایان شدن آرماتورها
- خوردگی میلگرد
- کاهش سطح مقطع آرماتور
- کرموشدگی شدید
- افزایش بارگذاری
- تغییر کاربری
- تغییرات هندسی یا معماری
- آسیب ناشی از حریق، ضربه یا زلزله
اما هیچکدام بهتنهایی تعیینکننده نیاز به مقاومسازی نیستند.
قاعده مهم
نشانه آسیب ≠ نیاز قطعی به مقاومسازی
بلکه:
نشانه آسیب → ارزیابی → تشخیص علت → بررسی ظرفیت → تصمیم درباره ترمیم یا مقاومسازی
اگر تیر بتنی ترک خورده باشد، اول چه کاری انجام دهیم؟
اولین کار، پر کردن ترک نیست.
ابتدا باید مشخص شود:
چرا ترک ایجاد شده است؟
برای این کار محل، جهت، عرض، عمق و الگوی ترک بررسی میشود.
همچنین باید مشخص شود:
- ترک در چه قسمتی از تیر قرار دارد؟
- نزدیک تکیهگاه است یا وسط دهانه؟
- عمودی است یا مورب؟
- در امتداد میلگرد است؟
- عرض آن چقدر است؟
- عمق آن چقدر است؟
- آیا ترک فعال است؟
- آیا در طول زمان افزایش پیدا میکند؟
- آیا همراه با خوردگی میلگرد است؟
این اطلاعات در تصمیمگیری بسیار مهم هستند.
ترکهای تیر بتنی چه انواعی دارند؟
شناخت الگوی ترک میتواند به تشخیص اولیه علت کمک کند.
ترکهای خمشی
ترکهای خمشی معمولاً در ناحیه کششی تیر و در محدودهای که لنگر خمشی قابل توجه است ایجاد میشوند.
در تیرهای تحت بار ثقلی، این ترکها معمولاً در قسمت زیرین تیر مشاهده میشوند و غالباً راستای تقریباً عمودی دارند.
اما تشخیص قطعی فقط بر اساس شکل ترک انجام نمیشود.
باید موارد زیر نیز بررسی شوند:
- عرض ترک
- تعداد ترکها
- فاصله ترکها
- خیز تیر
- آرماتور موجود
- بارگذاری
- مقاومت بتن
ترکهای برشی تیر چه شکلی هستند؟
ترکهای برشی معمولاً مورب هستند و اغلب در نزدیکی تکیهگاهها مشاهده میشوند.
این ترکها اهمیت زیادی دارند، زیرا شکست برشی میتواند رفتار نسبتاً تردی داشته باشد.
بنابراین مشاهده ترکهای مورب قابل توجه، بهخصوص در نزدیکی تکیهگاه، نیازمند بررسی مهندسی است.
در این شرایط باید ظرفیت برشی تیر و وضعیت خاموتها بررسی شود.
ترک طولی تیر نشانه چیست؟
ترکهای طولی در امتداد آرماتورهای طولی، بهخصوص زمانی که با زنگزدگی، پوستهشدن یا جداشدگی بتن همراه باشند، میتوانند ناشی از خوردگی میلگرد باشند.
در این حالت فقط ترمیم ظاهری ترک کافی نیست.
باید مشخص شود:
- خوردگی تا چه اندازه پیشرفت کرده است؟
- سطح مقطع میلگرد چقدر کاهش یافته؟
- آیا بتن اطراف میلگرد آسیب دیده؟
- علت خوردگی چیست؟
- آیا کربناسیون یا کلرید نقش دارد؟
- آیا فرآیند خوردگی هنوز فعال است؟
ترکهای ناشی از جمعشدگی و عوامل غیرسازهای
همه ترکها ناشی از ضعف سازهای نیستند.
جمعشدگی بتن، تغییرات دما، شرایط عملآوری، نشستهای موضعی و برخی عوامل اجرایی میتوانند باعث ترک شوند.
به همین دلیل، اجرای FRP صرفاً بر اساس مشاهده ترک تصمیم درستی نیست.
ابتدا باید علت ترک مشخص شود.
عرض ترک تیر را چگونه اندازهگیری کنیم؟
اندازهگیری عرض ترک یکی از سادهترین و در عین حال مفیدترین بررسیها در ارزیابی تیر است.
برای این کار میتوان از گیج ترک و تجهیزات اندازهگیری عرض ترک استفاده کرد.
بهتر است:
- ترک شمارهگذاری شود.
- محل آن ثبت شود.
- عرض ترک در چند نقطه اندازهگیری شود.
- بیشترین عرض ثبت شود.
- از ترک عکس گرفته شود.
- در صورت اهمیت، اندازهگیری در زمانهای مختلف تکرار شود.
چرا تکرار اندازهگیری اهمیت دارد؟
چون ترک ممکن است تحت تأثیر:
- دما
- رطوبت
- بارگذاری
- خزش
- جمعشدگی
تغییر کند.
بنابراین فقط یک عدد ثابت همیشه رفتار واقعی ترک را نشان نمیدهد.
عمق ترک تیر را چگونه اندازهگیری کنیم؟
عمق ترک نیز میتواند برای ارزیابی شدت آسیب اهمیت داشته باشد.
در صورت نیاز میتوان از روشهای غیرمخرب مانند روشهای اولتراسونیک برای ارزیابی عمق ترک استفاده کرد.
عمق ترک بهتنهایی مشخص نمیکند که تیر خطرناک است یا خیر، اما اگر ترک عمیق باشد و با آرماتور یا بخش مهمی از مقطع ارتباط داشته باشد، اهمیت آن افزایش مییابد.
خیز تیر بتنی چیست و چه زمانی اهمیت دارد؟
خیز به تغییر شکل تیر تحت اثر بار گفته میشود.
خیز بیش از حد ممکن است به دلایلی مانند:
- بارگذاری زیاد
- کاهش سختی
- ضعف مقطع
- آسیب بتن
- خوردگی آرماتور
- تغییرات بلندمدت
- خطاهای طراحی یا اجرا
ایجاد شود.
در ارزیابی خیز باید به مقدار خیز، زمان ایجاد، روند تغییرات و شرایط بارگذاری توجه کرد.
صرفاً صاف کردن ظاهری یا اجرای یک لایه FRP بدون بررسی علت خیز، راهحل مهندسی محسوب نمیشود.
قبل از مقاومسازی تیر چه آزمایشهایی انجام میشود؟
برنامه آزمایش برای تمام تیرها یکسان نیست.
آزمایشها باید بر اساس علائم، هدف ارزیابی و نوع آسیب انتخاب شوند.
مهمترین بررسیهای قابل استفاده عبارتاند از:
بازدید و برداشت آسیب
اولین مرحله شامل:
- برداشت ابعاد
- ثبت ترکها
- ثبت پوستهشدگی
- بررسی کرموشدگی
- بررسی خوردگی
- بررسی خیز
- عکسبرداری
- تهیه نقشه آسیب
است.
اندازهگیری عرض و عمق ترک
برای ترکهای مهم، عرض و در صورت نیاز عمق آن اندازهگیری میشود.
چکش اشمیت
چکش اشمیت برای ارزیابی نسبی سختی سطح و بررسی یکنواختی بتن کاربرد دارد.
اما نتیجه آن نباید بدون توجه به شرایط بتن بهعنوان مقاومت قطعی فشاری در نظر گرفته شود.
اولتراسونیک UPV
آزمایش UPV برای بررسی یکنواختی بتن و شناسایی برخی نواحی مشکوک و ناپیوستگیها کاربرد دارد.
ترکیب نتایج آن با سایر اطلاعات، ارزش بیشتری برای ارزیابی ایجاد میکند.
اسکن آرماتور
اسکن میلگرد میتواند برای تعیین:
- محل آرماتورها
- جهت آنها
- فاصله میلگردها
- پوشش بتن
استفاده شود.
این اطلاعات قبل از مقاومسازی اهمیت زیادی دارند.
کرگیری و آزمایش مغزه
در صورت نیاز به ارزیابی مستقیمتر مقاومت بتن، کرگیری و آزمایش مغزه میتواند انجام شود.
محل کرگیری باید با توجه به آرایش آرماتورها و شرایط سازه انتخاب شود.
آزمایش Pull-Off
در سیستمهای FRP، کیفیت بستر بتن اهمیت زیادی دارد.
Pull-Off میتواند برای ارزیابی مقاومت کششی سطح بتن و کنترل مناسب بودن بستر برای اجرای سیستم استفاده شود.
آزمایش هافسل
در مواردی که خوردگی آرماتورها مطرح است، آزمایش پتانسیل نیمسلولی میتواند برای بررسی احتمال خوردگی فعال به کار رود.
این آزمایش باید همراه با سایر شواهد خوردگی تفسیر شود.
بررسی کربناسیون
اندازهگیری عمق کربناسیون میتواند در شناسایی یکی از عوامل مؤثر بر خوردگی آرماتور مفید باشد.
بررسی کلرید
در سازههایی که در معرض نمک یا محیطهای کلریدی قرار دارند، بررسی میزان کلرید میتواند برای ارزیابی خطر خوردگی اهمیت داشته باشد.
آیا نتیجه آزمایشها به معنی نیاز قطعی به مقاومسازی است؟
خیر.
نتیجه آزمایش باید وارد فرآیند ارزیابی سازه شود.
بهطور ساده:
بازدید → آزمایش → تشخیص آسیب → بررسی مصالح و آرماتور → محاسبه ظرفیت موجود → تعیین نیاز → طراحی مقاومسازی
ممکن است نتیجه این فرآیند نشان دهد که تیر:
- نیازی به اقدام ندارد،
- نیاز به پایش دارد،
- فقط به ترمیم نیاز دارد،
- به تعمیر و حفاظت نیاز دارد،
- یا به مقاومسازی سازهای نیاز دارد.
چگونه تشخیص دهیم تیر فقط به ترمیم نیاز دارد یا مقاومسازی؟
این یکی از مهمترین تصمیمهاست.
مثال اول
ترک سطحی ناشی از جمعشدگی وجود دارد و ظرفیت تیر کافی است.
راهکار: احتمالاً ترمیم یا پایش، نه مقاومسازی.
مثال دوم
بتن پوششی به دلیل خوردگی جدا شده و آرماتور آسیب دیده است.
راهکار: ابتدا اصلاح خوردگی و ترمیم؛ سپس بررسی ظرفیت باقیمانده و در صورت نیاز مقاومسازی.
مثال سوم
ظرفیت خمشی تیر کمتر از نیاز محاسباتی است.
راهکار: طراحی سیستم تقویت خمشی.
مثال چهارم
ترکهای مورب و کمبود ظرفیت برشی وجود دارد.
راهکار: بررسی و طراحی تقویت برشی.
چه روشهایی برای مقاومسازی تیر بتنی وجود دارد؟
بسته به مشکل میتوان از روشهای مختلف استفاده کرد:
- FRP
- CFRP
- GFRP
- ژاکت بتنی
- ورق فولادی
- مقاطع فولادی
- NSM
- پیشتنیدگی خارجی
- روشهای ترکیبی
هیچکدام را نمیتوان بهعنوان بهترین روش مطلق معرفی کرد.
مقاومسازی تیر با FRP چگونه انجام میشود؟
FRP از جمله روشهای رایج برای افزایش ظرفیت تیرهای بتنآرمه است.
این سیستم میتواند برای:
- تقویت خمشی
- تقویت برشی
- بهبود عملکرد برخی اعضای آسیبدیده
به کار رود.
اما عملکرد آن به کیفیت بتن، آمادهسازی سطح، رزین، جهت الیاف، جزئیات مهاری و طراحی صحیح وابسته است.
تقویت خمشی تیر با FRP
در تقویت خمشی، FRP معمولاً در ناحیه کششی تیر و در راستای طول عضو قرار میگیرد.
در یک تیر معمولی تحت بار ثقلی، این ناحیه اغلب قسمت زیرین دهانه است.
هدف، اضافه کردن ظرفیت کششی مؤثر به سیستم مقاوم خمشی است.
اما صرفاً چسباندن نوار FRP به زیر تیر کافی نیست.
باید بررسی شود:
- FRP چگونه نیرو را دریافت میکند؟
- انتقال نیرو به بتن چگونه انجام میشود؟
- طول مهاری چقدر است؟
- ظرفیت بتن برای انتقال نیرو کافی است؟
- آیا جداشدگی کنترل شده است؟
- آیا ظرفیت برشی تیر پس از تقویت خمشی کافی باقی میماند؟
تقویت برشی تیر با FRP
برای تقویت برشی، آرایش FRP متفاوت است.
بسته به طرح میتوان از:
- نوارهای U شکل
- دورپیچ جزئی
- نوارهای قائم
- نوارهای مایل
- سیستمهای ترکیبی
استفاده کرد.
هدف، افزایش ظرفیت مرتبط با رفتار برشی و کنترل ترکهای مورب است.
انتخاب آرایش باید براساس محاسبات و هندسه تیر انجام شود.
چرا تقویت خمشی و برشی با هم فرق دارند؟
زیرا مکانیزم انتقال نیرو و شکست در این دو حالت متفاوت است.
تقویت خمشی عمدتاً با افزایش ظرفیت کششی در ناحیه کششی تیر انجام میشود.
تقویت برشی به رفتار ترکهای مورب و انتقال نیروهای برشی مرتبط است.
به همین دلیل یک سیستم FRP که برای تقویت خمشی طراحی شده، لزوماً مشکل ضعف برشی را حل نمیکند.
چرا بعد از تقویت خمشی باید ظرفیت برشی را دوباره بررسی کرد؟
این موضوع بسیار مهم است.
اگر ظرفیت خمشی تیر افزایش پیدا کند، ممکن است مکانیسم بحرانی عضو تغییر کند.
یعنی تیر از نظر خمشی ظرفیت بیشتری پیدا کند اما ظرفیت برشی همچنان محدود باشد.
بنابراین طراحی مقاومسازی نباید فقط یک جزء را جداگانه بررسی کند.
چند لایه FRP برای مقاومسازی تیر لازم است؟
هیچ عدد ثابتی برای تمام تیرها وجود ندارد.
تعداد لایه به عوامل مختلفی وابسته است:
- ظرفیت موجود
- ظرفیت موردنیاز
- ابعاد تیر
- مقاومت بتن
- آرماتور موجود
- نوع FRP
- مشخصات مکانیکی FRP
- عرض نوار
- جهت الیاف
- طول مهاری
- شرایط اتصال
بنابراین پاسخهایی مانند «برای تیر همیشه دو لایه کافی است» از نظر مهندسی قابل تعمیم نیستند.
آیا لایه بیشتر همیشه بهتر است؟
خیر.
با افزایش لایه، نیاز به انتقال نیروی بیشتر به بتن نیز افزایش پیدا میکند.
اگر بستر بتن یا جزئیات مهاری مناسب نباشد، ممکن است سیستم قبل از استفاده کامل از ظرفیت FRP دچار جداشدگی شود.
بنابراین:
تعداد لایه باید نتیجه طراحی باشد، نه تصمیم اجرایی کارگاه.
طول مهاری FRP در تیر چقدر است؟
طول مهاری به شرایط سیستم وابسته است و نمیتوان یک عدد ثابت برای همه پروژهها ارائه کرد.
پارامترهای مؤثر شامل:
- مقاومت بتن
- نوع الیاف
- سختی FRP
- ضخامت سیستم
- عرض نوار
- رزین
- شرایط سطح
- هندسه تیر
- شرایط انتهایی
هستند.
در بسیاری از موارد، جزئیات انتهایی و مهاری از خود نوار FRP نیز مهمتر میشوند.
جداشدگی FRP از بتن چیست؟
یکی از مهمترین حالتهای شکست سیستمهای FRP، جداشدگی از بستر بتن است.
در این حالت ممکن است خود الیاف هنوز ظرفیت قابل توجهی داشته باشند، اما اتصال سیستم به بتن نتواند نیروی لازم را منتقل کند.
عوامل مؤثر عبارتاند از:
- بتن ضعیف
- آمادهسازی نامناسب سطح
- وجود گردوغبار
- رطوبت نامناسب
- رزین نامناسب
- اجرای ناقص
- طول مهاری ناکافی
- جزئیات انتهایی نامناسب
به همین دلیل کیفیت اجرا در FRP فقط یک مسئله ظاهری نیست؛ مستقیماً با عملکرد سازهای سیستم ارتباط دارد.
آیا میتوان چند لایه FRP را بدون محاسبه روی تیر اجرا کرد؟
توصیه نمیشود.
افزایش تعداد لایهها بدون بررسی ظرفیت موجود، ظرفیت موردنیاز، انتقال نیرو، مهار و حالتهای شکست میتواند نتیجهای متفاوت از انتظار ایجاد کند.
در مقاومسازی سازهای، هدف صرفاً افزایش مقدار مصالح نیست؛ هدف ایجاد ظرفیت و رفتار موردنیاز با یک سیستم طراحیشده است.
آیا میتوان FRP را روی تیر ترکخورده اجرا کرد؟
بستگی به علت ترک دارد.
اگر ترک سازهای باشد، ابتدا باید علت و اهمیت آن مشخص شود.
اگر ترک ناشی از خوردگی باشد، ابتدا باید وضعیت خوردگی و بتن اطراف آرماتور اصلاح شود.
اگر ترک ناشی از ضعف خمشی یا برشی باشد، سیستم مقاومسازی باید متناسب با همان مکانیسم طراحی شود.
بنابراین:
FRP نباید صرفاً برای پوشاندن ترک استفاده شود.
آیا میتوان FRP را روی بتن کرمو اجرا کرد؟
خیر، اجرای مستقیم روی بتن کرمو و ضعیف قابل اتکا نیست.
باید:
- بتن ضعیف برداشته شود.
- سطح به بتن سالم برسد.
- آرماتور بررسی و در صورت نیاز اصلاح شود.
- ناحیه با ماده ترمیمی مناسب بازسازی شود.
- پس از رسیدن بستر به شرایط موردنیاز، FRP اجرا شود.
اگر میلگرد تیر زنگ زده باشد، آیا FRP مشکل را حل میکند؟
خیر.
FRP نمیتواند جایگزین فرآیند اصلاح خوردگی شود.
در این شرایط باید:
- علت خوردگی مشخص شود.
- بتن آسیبدیده برداشته شود.
- آرماتور بررسی شود.
- در صورت نیاز سطح آرماتور اصلاح شود.
- وضعیت کاهش سطح مقطع بررسی شود.
- بتن ترمیم شود.
- سپس ظرفیت باقیمانده عضو ارزیابی شود.
در صورت وجود کمبود ظرفیت، مقاومسازی نیز طراحی میشود.
مراحل اجرای مقاومسازی تیر با FRP
۱. بررسی و مستندسازی
قبل از شروع، وضعیت موجود تیر، ترکها، بتن و آرماتورها ثبت میشود.
۲. تعیین محدوده مقاومسازی
مطابق نقشه و طراحی، محل اجرای FRP مشخص میشود.
۳. برداشتن بتن ضعیف
تمام بتن سست، پوستهشده و آلوده باید حذف شود.
۴. ترمیم بستر
حفرات، کرموشدگی و آسیبها با مصالح مناسب اصلاح میشوند.
۵. آمادهسازی سطح
سطح باید:
- سالم
- تمیز
- عاری از چربی
- عاری از گردوغبار
- بدون لایههای سست
باشد.
۶. اصلاح گوشهها
در سیستمهایی که FRP روی گوشه اجرا میشود، شعاع و شکل گوشه مطابق مشخصات طراحی اصلاح میشود.
۷. اجرای پرایمر
پرایمر مناسب سیستم اجرا میشود.
۸. اجرای رزین
رزین مطابق دستورالعمل سیستم آماده و اجرا میشود.
۹. نصب الیاف
الیاف در جهت مشخصشده نصب میشوند.
۱۰. اشباع و هواگیری
الیاف باید بهصورت یکنواخت اشباع و حبابها حذف شوند.
۱۱. اجرای لایههای بعدی
در صورت وجود در طرح، لایههای بعدی اجرا میشوند.
۱۲. عملآوری
سیستم باید تا رسیدن به شرایط لازم محافظت شود.
۱۳. کنترل نهایی
سطح و کیفیت اجرا بررسی و در صورت نیاز آزمایشهای کنترل کیفیت انجام میشود.
آمادهسازی سطح چرا در FRP اهمیت زیادی دارد؟
FRP از طریق اتصال به بتن عملکرد خود را ایجاد میکند.
اگر سطح آلوده، ضعیف یا سست باشد، ممکن است شکست در خود بتن یا در فصل مشترک رخ دهد.
بنابراین مواردی مانند:
- چربی
- گردوغبار
- بتن سست
- پوششهای قدیمی
- رطوبت نامناسب
باید قبل از اجرا کنترل شوند.
کنترل کیفیت FRP قبل، حین و بعد از اجرا
قبل از اجرا
- بررسی مصالح
- کنترل مشخصات FRP
- کنترل رزین
- بررسی تاریخ مصرف
- کنترل سطح بتن
- کنترل رطوبت و شرایط محیطی
- بررسی ابعاد و محل اجرا
حین اجرا
- نسبت اختلاط
- زمان مصرف رزین
- جهت الیاف
- عرض نوار
- طول اجرا
- همپوشانی
- میزان رزین
- اشباع
- حباب
- چینخوردگی
بعد از اجرا
- یکنواختی سطح
- وجود حباب
- جداشدگی
- نقصهای اجرایی
- آسیب مکانیکی
- بررسی چسبندگی در صورت نیاز
اشتباهات رایج در مقاومسازی تیر با FRP
۱. شروع کار بدون ارزیابی
۲. اجرای FRP برای پوشاندن ترک
۳. استفاده از تعداد لایه ثابت برای همه تیرها
۴. اجرای FRP روی بتن ضعیف
۵. بیتوجهی به خوردگی میلگرد
۶. عدم توجه به طول مهاری
۷. آمادهسازی ضعیف سطح
۸. اجرای الیاف در جهت اشتباه
۹. ایجاد حباب و چینخوردگی
۱۰. استفاده از رزین نامتناسب
۱۱. بیتوجهی به ظرفیت برشی بعد از تقویت خمشی
۱۲. حذف کنترل کیفیت
FRP بهتر است یا ژاکت بتنی؟
هیچ پاسخ واحدی وجود ندارد.
| معیار | FRP | ژاکت بتنی |
|---|---|---|
| وزن اضافه | بسیار کم | زیادتر |
| افزایش ابعاد | کم | قابل توجه |
| سرعت اجرا | بالا | پایینتر |
| قالببندی | معمولاً ندارد | نیاز دارد |
| محدودیت معماری | کم | بیشتر |
| مناسب برای فضای محدود | مناسب | دشوارتر |
| افزایش ابعاد مقطع | محدود | زیاد |
| امکان اجرای سریع | مناسب | محدودتر |
FRP در پروژههایی که سرعت اجرا، وزن کم و حداقل افزایش ابعاد اهمیت دارد، مزیت دارد.
ژاکت بتنی در مواردی که نیاز به افزایش قابل توجه مقطع و ظرفیت وجود دارد میتواند گزینه مناسبی باشد.
FRP یا ورق فولادی؟
ورق فولادی میتواند ظرفیت بالایی ایجاد کند، اما وزن، خوردگی، حمل، نصب و جزئیات اتصال از چالشهای آن هستند.
FRP وزن بسیار کمتری دارد و اجرای آن معمولاً سادهتر است، اما به کیفیت بستر و جزئیات اتصال حساس است.
انتخاب باید بر اساس شرایط واقعی پروژه انجام شود.
چه زمانی FRP انتخاب مناسبی نیست؟
FRP در همه شرایط بهترین گزینه نیست.
ممکن است در شرایط زیر روش دیگری مناسبتر باشد:
- آسیب بسیار گسترده مقطع
- بتن بسیار ضعیف
- نیاز به افزایش شدید ابعاد
- مشکلات شدید خوردگی که هنوز اصلاح نشدهاند
- عدم امکان ایجاد بستر مناسب
- شرایط محیطی نامناسب بدون حفاظت کافی
- نیازهای خاص سازهای که FRP پاسخ مناسبی به آنها نمیدهد
اگر تیر خیز کرده باشد، آیا FRP مشکل را حل میکند؟
نه لزوماً.
ابتدا باید علت خیز مشخص شود.
اگر خیز ناشی از کاهش ظرفیت، ضعف مقطع یا بارگذاری باشد، ممکن است مقاومسازی بخشی از راهحل باشد.
اما اگر علت دیگری وجود داشته باشد، صرفاً چسباندن FRP روی تیر الزاماً خیز را برطرف نمیکند.
اگر تیر ترک خورده باشد، آیا میتوان فقط ترک را تزریق کرد؟
گاهی بله، اما نه همیشه.
تزریق ترک میتواند برای برخی ترکها و با هدفهای مشخص مناسب باشد، اما اگر ترک ناشی از یک مشکل سازهای فعال باشد، تزریق بهتنهایی علت اصلی را برطرف نمیکند.
بنابراین ابتدا باید علت ترک مشخص شود.
هزینه مقاومسازی تیر بتنی چقدر است؟
هزینه به عوامل مختلفی بستگی دارد:
- تعداد تیرها
- طول تیرها
- نوع FRP
- تعداد لایهها
- عرض نوار
- نوع تقویت
- میزان ترمیم
- دسترسی
- ارتفاع
- داربست یا تجهیزات دسترسی
- شرایط سطح
- جزئیات مهاری
- نیاز به آزمایش و ارزیابی
بنابراین ارائه یک قیمت ثابت بدون بررسی پروژه میتواند گمراهکننده باشد.
آیا مقاومسازی تیر با FRP باعث افزایش ابعاد تیر میشود؟
ضخامت سیستم FRP در مقایسه با روشهایی مانند ژاکت بتنی بسیار کم است.
به همین دلیل، یکی از مزیتهای مهم FRP در ساختمانهای دارای محدودیت معماری یا تأسیساتی، حداقل تغییر در ابعاد عضو است.
آیا میتوان بعد از مقاومسازی تیر، بلافاصله بارگذاری کرد؟
زمان بهرهبرداری به نوع سیستم، رزین، شرایط محیطی و مشخصات محصول بستگی دارد.
نباید صرفاً بر اساس خشک شدن ظاهری سطح تصمیم گرفت.
شرایط عملآوری و زمان رسیدن سیستم به خواص موردنیاز باید مطابق مشخصات فنی سیستم اجرا شود.
راهنمای سریع تصمیمگیری برای تیر آسیبدیده
اگر روی تیر خود یکی از موارد زیر را مشاهده کردهاید:
ترک عمودی زیر تیر
بررسی خمشی و وضعیت آرماتورهای طولی اهمیت دارد.
ترک مورب نزدیک ستون
ظرفیت برشی و وضعیت خاموتها باید بررسی شود.
ترک طولی همراه با زنگزدگی
خوردگی میلگرد باید بررسی شود.
جداشدگی بتن
عمق و وسعت آسیب و وضعیت آرماتور باید بررسی شود.
خیز زیاد
علت تغییر شکل و ظرفیت عضو باید ارزیابی شود.
افزایش بار ساختمان
ظرفیت تیر برای بارگذاری جدید باید بررسی شود.
بتن کرمو
کیفیت بستر و ظرفیت واقعی بتن باید ارزیابی شود.
هیچیک از این موارد بهتنهایی نسخه مقاومسازی مشخصی تعیین نمیکند.
چکلیست کامل ارزیابی تیر قبل از مقاومسازی
☐ نقشههای موجود بررسی شده است.
☐ ابعاد واقعی تیر برداشت شده است.
☐ ترکها مستندسازی شدهاند.
☐ عرض ترکها اندازهگیری شده است.
☐ در صورت نیاز عمق ترک اندازهگیری شده است.
☐ خیز تیر بررسی شده است.
☐ مقاومت بتن ارزیابی شده است.
☐ محل و آرایش میلگردها مشخص شده است.
☐ وضعیت خوردگی بررسی شده است.
☐ کربناسیون در صورت نیاز بررسی شده است.
☐ کلرید در صورت نیاز بررسی شده است.
☐ علت آسیب مشخص شده است.
☐ بارگذاری فعلی بررسی شده است.
☐ بارگذاری آینده بررسی شده است.
☐ ظرفیت خمشی بررسی شده است.
☐ ظرفیت برشی بررسی شده است.
☐ نیاز به ترمیم مشخص شده است.
☐ نیاز به مقاومسازی مشخص شده است.
☐ روش مقاومسازی انتخاب شده است.
☐ جزئیات اجرایی تهیه شده است.
☐ برنامه کنترل کیفیت مشخص شده است.
جمعبندی نهایی
مقاومسازی تیر بتنی را نباید با انتخاب یک محصول یا اجرای چند لایه الیاف شروع کرد.
اول باید مشکل را پیدا کرد.
ترک، خیز، خوردگی، کاهش مقاومت بتن یا افزایش بارگذاری هرکدام میتوانند علت متفاوتی داشته باشند و طبیعتاً راهکار متفاوتی نیز نیاز دارند.
فرآیند اصولی به این شکل است:
مشاهده آسیب → مستندسازی → آزمایش و ارزیابی → تشخیص علت → بررسی ظرفیت موجود → تعیین ظرفیت موردنیاز → طراحی → انتخاب روش → اجرا → کنترل کیفیت
FRP یکی از روشهای مؤثر برای تقویت تیرهای بتنآرمه است و میتواند برای تقویت خمشی و برشی مورد استفاده قرار گیرد؛ اما عملکرد آن وابسته به طراحی صحیح، کیفیت بتن، آمادهسازی سطح، انتقال مناسب نیرو، جزئیات مهاری و کیفیت اجراست.
در نتیجه، تعداد بیشتر لایه FRP، الزاماً به معنی مقاومسازی بهتر نیست و اجرای خودسرانه FRP بدون محاسبات میتواند باعث شود سیستم به ظرفیت مورد انتظار نرسد.
اگر هدف، یک مقاومسازی اصولی و ماندگار است، ابتدا باید وضعیت واقعی تیر شناخته شود و سپس روش مناسب برای همان تیر انتخاب و طراحی شود.
سوالات متداول درباره مقاومسازی تیر بتنی
آیا هر ترک تیر بتنی خطرناک است؟
خیر. نوع، محل، عرض، عمق، علت و روند تغییر ترک باید بررسی شود.
ترک مورب تیر نشانه چیست؟
میتواند نشانه مشکل برشی باشد، بهخصوص اگر نزدیک تکیهگاه باشد.
آیا ترک زیر تیر نشانه ضعف خمشی است؟
ممکن است، اما تشخیص قطعی نیاز به ارزیابی سازهای دارد.
آیا عرض ترک تیر باید اندازهگیری شود؟
برای ترکهای مهم، بله.
آیا عمق ترک را هم باید اندازهگیری کرد؟
در صورت نیاز، بله؛ بهخصوص زمانی که عمق ترک در ارزیابی آسیب مؤثر باشد.
قبل از مقاومسازی چه آزمایشهایی لازم است؟
بسته به پروژه میتوان از چکش اشمیت، UPV، اسکن میلگرد، کرگیری، Pull-Off، هافسل، بررسی کربناسیون، کلرید و اندازهگیری ترک استفاده کرد.
چند لایه FRP برای مقاومسازی تیر لازم است؟
تعداد لایه باید براساس محاسبات و مشخصات سیستم تعیین شود.
آیا لایه بیشتر FRP بهتر است؟
خیر، افزایش لایه بدون طراحی میتواند باعث افزایش نیاز به انتقال نیرو و مشکلات جداشدگی شود.
آیا FRP برای تیر ترکخورده مناسب است؟
در شرایط مناسب بله، اما ابتدا باید علت ترک مشخص و بستر اصلاح شود.
آیا FRP برای تقویت برشی تیر مناسب است؟
بله، با آرایش و جزئیات مناسب میتواند برای تقویت برشی طراحی شود.
FRP بهتر است یا ژاکت بتنی؟
به میزان ضعف، محدودیتهای پروژه، ظرفیت موردنیاز، شرایط اجرا و طراحی بستگی دارد.
آیا FRP مشکل خوردگی میلگرد را حل میکند؟
خیر. خوردگی باید بهصورت جداگانه بررسی و اصلاح شود.
آیا FRP را میتوان روی بتن کرمو اجرا کرد؟
بهصورت مستقیم خیر. ابتدا باید بتن ضعیف برداشته و ترمیم شود.
هزینه مقاومسازی تیر چقدر است؟
به شرایط تیر، روش انتخابی، مقدار مصالح، ترمیم و شرایط اجرای پروژه بستگی دارد.
آیا مقاومسازی تیر با FRP باعث افزایش ابعاد تیر میشود؟
افزایش ابعاد معمولاً بسیار کمتر از روشهایی مانند ژاکت بتنی است.
