مقاومسازی ستون بتنی؛ راهنمای جامع ارزیابی، انتخاب روش و اجرای اصولی
مقاومسازی ستون بتنی؛ راهنمای جامع ارزیابی، تشخیص آسیب، انتخاب روش و اجرای اصولی
زمان مطالعه: حدود ۳۰ دقیقه
ستونهای بتنآرمه از مهمترین اعضای باربر ساختمان هستند و نقش اصلی در انتقال بارهای ثقلی و در بسیاری از سازهها نیروهای جانبی را بر عهده دارند. به همین دلیل، آسیبدیدگی ستون میتواند مستقیماً بر ایمنی و عملکرد سازه تأثیر بگذارد.
ترکخوردگی ستون، کاهش مقاومت بتن، خوردگی میلگرد، جداشدگی و پوستهشدن بتن، کمانش میلگردهای طولی، آسیبهای ناشی از زلزله، خطاهای اجرایی، تغییر کاربری ساختمان یا افزایش بارگذاری از جمله شرایطی هستند که ممکن است نیاز به ارزیابی و در برخی موارد مقاومسازی ستون را ایجاد کنند.
اما یک نکته بسیار مهم وجود دارد:
هر ستون ترکخوردهای نیاز به مقاومسازی ندارد و هر ستون ضعیفی را نیز نمیتوان صرفاً با اجرای چند لایه FRP مقاوم کرد.
قبل از انتخاب روش مقاومسازی باید وضعیت واقعی ستون مشخص شود، علت آسیب شناسایی شود، مقاومت و کیفیت بتن و وضعیت آرماتورها بررسی شود و در نهایت ظرفیت موجود ستون با نیاز سازه مقایسه شود.
در استانداردها و دستورالعملهای حرفهای نیز همین رویکرد وجود دارد. برای نمونه، ACI CODE-562-25 بهطور مشخص برای ارزیابی، تعمیر و بازتوانی سازههای بتنی موجود تدوین شده و موضوعاتی مانند ارزیابی آسیب و خوردگی، تعمیر، مقاومسازی، FRP، اتصال و آزمایش را پوشش میدهد.
در این مقاله، از تشخیص ترک و آسیب ستون تا آزمایشهای قبل از مقاومسازی، انتخاب روش، مقاومسازی با FRP، ژاکت بتنی و فولادی، تعداد لایه FRP، مراحل اجرا، کنترل کیفیت، خطاهای رایج و هزینه را بررسی میکنیم.
مقاومسازی ستون بتنی چیست؟
مقاومسازی ستون بتنی مجموعه اقداماتی است که با هدف افزایش یا بازیابی ظرفیت باربری، بهبود شکلپذیری، افزایش عملکرد لرزهای یا جبران کاهش ظرفیت ناشی از آسیب و تغییر شرایط بهرهبرداری انجام میشود.
این اقدامات میتوانند شامل موارد زیر باشند:
- مقاومسازی با FRP
- مقاومسازی با CFRP
- ژاکت بتنی
- ژاکت فولادی
- استفاده از ورق یا مقاطع فولادی
- محصورسازی ستون
- روشهای ترکیبی
- ترمیم و سپس تقویت عضو
انتخاب روش مناسب به وضعیت واقعی ستون و هدف مقاومسازی بستگی دارد.
به عبارت ساده، ابتدا باید مشخص شود:
مشکل ستون چیست؟
سپس:
چه میزان ظرفیت یا عملکردی باید به ستون اضافه شود؟
و در نهایت:
کدام روش میتواند این نیاز را با کمترین ریسک و مناسبترین شرایط اجرایی برطرف کند؟
تفاوت ترمیم ستون و مقاومسازی ستون چیست؟
ترمیم و مقاومسازی دو مفهوم متفاوت هستند، هرچند در بسیاری از پروژهها همزمان انجام میشوند.
ترمیم ستون
هدف از ترمیم، بازگرداندن وضعیت آسیبدیده عضو به شرایط مناسب است.
برای مثال:
- برداشتن بتن پوستهشده
- ترمیم کرموشدگی
- اصلاح بتن آسیبدیده اطراف میلگرد
- ترمیم برخی ترکها
- حفاظت از آرماتورها
- بازسازی سطح بتن
مقاومسازی ستون
مقاومسازی زمانی مطرح میشود که ظرفیت یا عملکرد ستون برای شرایط موجود یا شرایط موردنظر کافی نباشد.
برای مثال:
- افزایش ظرفیت فشاری
- افزایش شکلپذیری
- بهبود عملکرد لرزهای
- جبران کاهش ظرفیت ناشی از خوردگی
- جبران ضعف طراحی
- تحمل بارهای جدید
بنابراین ممکن است یک ستون ابتدا به ترمیم و سپس به مقاومسازی نیاز داشته باشد.
چه زمانی ستون بتنی به مقاومسازی نیاز دارد؟
این یکی از مهمترین سؤالات قبل از شروع عملیات است.
نشانههای زیر میتوانند ضرورت ارزیابی جدیتر ستون را مطرح کنند:
- ترکهای قابل توجه
- ترکهای عمودی
- ترکهای مورب
- ترکهای افقی
- ترکهای طولی در امتداد میلگرد
- پوستهشدن بتن
- جداشدگی بتن
- نمایان شدن میلگرد
- زنگزدگی آرماتور
- کاهش سطح مقطع میلگرد
- خردشدگی بتن
- کمانش میلگردهای طولی
- بازشدگی یا آسیب خاموتها
- تغییر شکل ستون
- آسیب پس از زلزله
- آسیب ناشی از ضربه
- آسیب ناشی از حریق
- افزایش بارگذاری
- تغییر کاربری ساختمان
- اضافه کردن طبقات
- ضعف ستون در محاسبات سازهای
اما هیچکدام از این موارد بهتنهایی به معنی «حتماً باید FRP اجرا شود» نیست.
روند درست تصمیمگیری این است:
مشاهده آسیب ← بررسی و آزمایش ← تشخیص علت ← ارزیابی ظرفیت ← تعیین نیاز ← طراحی ← انتخاب روش ← اجرا

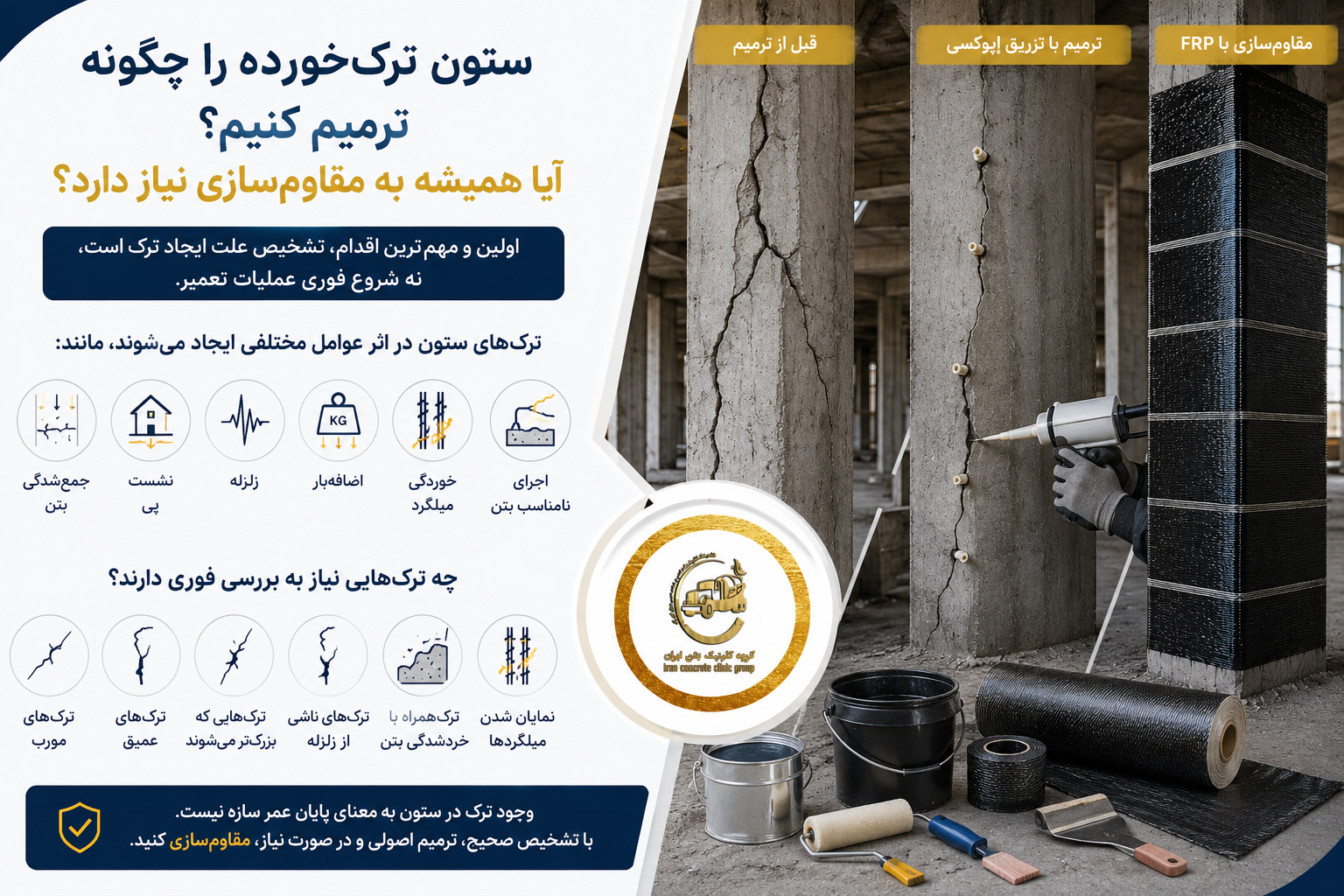

ستون ترکخورده را چگونه بررسی کنیم؟
اولین اشتباه این است که به محض مشاهده ترک، آن را با چسب یا ملات پر کنیم یا روی ستون FRP اجرا کنیم.
ابتدا باید مشخص شود:
ترک چرا ایجاد شده است؟
در بررسی ترک باید حداقل موارد زیر ثبت شود:
- محل ترک
- جهت ترک
- طول ترک
- عرض ترک
- عمق ترک در صورت نیاز
- تعداد ترکها
- فاصله ترکها
- الگوی ترک
- ارتباط ترک با آرماتورها
- وجود زنگزدگی
- وجود جداشدگی بتن
- تغییرات ترک در طول زمان
همچنین بهتر است از ترکها عکس گرفته شود و محل آنها روی کروکی یا نقشه ستون مشخص شود.
این کار در ادامه پروژه بسیار ارزشمند است، زیرا امکان مقایسه وضعیت قبل و بعد از تعمیر یا مقاومسازی را فراهم میکند.
ترک عمودی ستون نشانه چیست؟
ترک عمودی در ستون میتواند دلایل مختلفی داشته باشد و نمیتوان تنها بر اساس جهت ترک درباره خطرناک بودن آن قضاوت کرد.
از جمله عوامل احتمالی میتوان به موارد زیر اشاره کرد:
- جمعشدگی بتن
- خوردگی میلگردهای طولی
- تنشهای فشاری
- مشکلات اجرایی
- تغییر شکل
- بارگذاری
- آسیب لرزهای
اگر ترک در امتداد میلگرد طولی قرار داشته باشد و همزمان علائمی مانند زنگزدگی، جداشدگی بتن یا نمایان شدن آرماتور دیده شود، احتمال ارتباط ترک با خوردگی میلگرد بیشتر میشود.
از طرف دیگر، ترکهای طولی در ستونهای تحت بارگذاری زیاد نیز باید از نظر سازهای بررسی شوند.
بنابراین:
ترک عمودی بهتنهایی معیار تصمیمگیری نیست؛ الگوی ترک و علت آن اهمیت دارد.
ترک مورب ستون خطرناک است؟
ترک مورب در ستون بهخصوص اگر بعد از زلزله یا تحت بارهای جانبی ایجاد شده باشد، اهمیت زیادی دارد.
ترک مورب میتواند با مواردی مانند:
- برش
- بارهای جانبی
- تغییر شکل
- آسیب لرزهای
- اندرکنش نیروهای محوری و خمشی
ارتباط داشته باشد.
اگر ترک مورب همراه با خردشدگی بتن، بازشدگی خاموت، کمانش میلگرد یا تغییر شکل ستون باشد، موضوع باید جدیتر بررسی شود.
در چنین شرایطی پر کردن ترک بهتنهایی راهکار مناسبی نیست.
ترک افقی ستون نشانه چیست؟
ترک افقی نیز میتواند ناشی از عوامل مختلف باشد؛ از مشکلات اجرایی و جمعشدگی گرفته تا تغییر شکل یا آسیب سازهای.
در برخی موارد، محل ترک نسبت به تیرها، وصلههای اجرایی، خاموتها و سایر اجزای سازهای اطلاعات مهمی درباره علت ایجاد آن میدهد.
به همین دلیل بهتر است ترک افقی نیز همراه با سایر نشانههای آسیب بررسی شود.
عرض ترک ستون چگونه اندازهگیری میشود؟
برای ترکهای مهم بهتر است اندازهگیری بهصورت عددی انجام شود، نه اینکه در گزارش صرفاً نوشته شود:
«ترک زیاد است.»
عرض ترک را میتوان با ابزارهایی مانند Crack Width Gauge یا گیج ترک اندازهگیری کرد.
برای هر ترک میتوان موارد زیر را ثبت کرد:
| مشخصه | اطلاعات |
|---|---|
| شماره ترک | مثلاً C-01 |
| محل | وجه شمالی ستون |
| جهت | عمودی / افقی / مورب |
| طول | مقدار اندازهگیریشده |
| عرض | مقدار اندازهگیریشده |
| عمق | در صورت بررسی |
| وضعیت بتن | سالم / پوستهشده / خردشده |
| وضعیت میلگرد | سالم / زنگزده / نمایان |
| تاریخ | تاریخ برداشت |
این اطلاعات برای پایش ترک نیز کاربرد دارند.
آیا عمق ترک ستون هم باید اندازهگیری شود؟
در مواردی که عمق ترک در تشخیص آسیب اهمیت داشته باشد، بله.
عمق ترک میتواند اطلاعات بیشتری درباره میزان نفوذ آسیب در مقطع ارائه کند.
بسته به شرایط پروژه، میتوان از روشهای مناسب غیرمخرب یا نیمهمخرب برای بررسی عمق ترک استفاده کرد.
همچنین روشهای اولتراسونیک در برخی شرایط میتوانند برای بررسی ناپیوستگیها و ارزیابی وضعیت داخلی بتن کمککننده باشند.
اما مانند عرض ترک:
عمق ترک بهتنهایی تعیینکننده نیاز به مقاومسازی نیست.

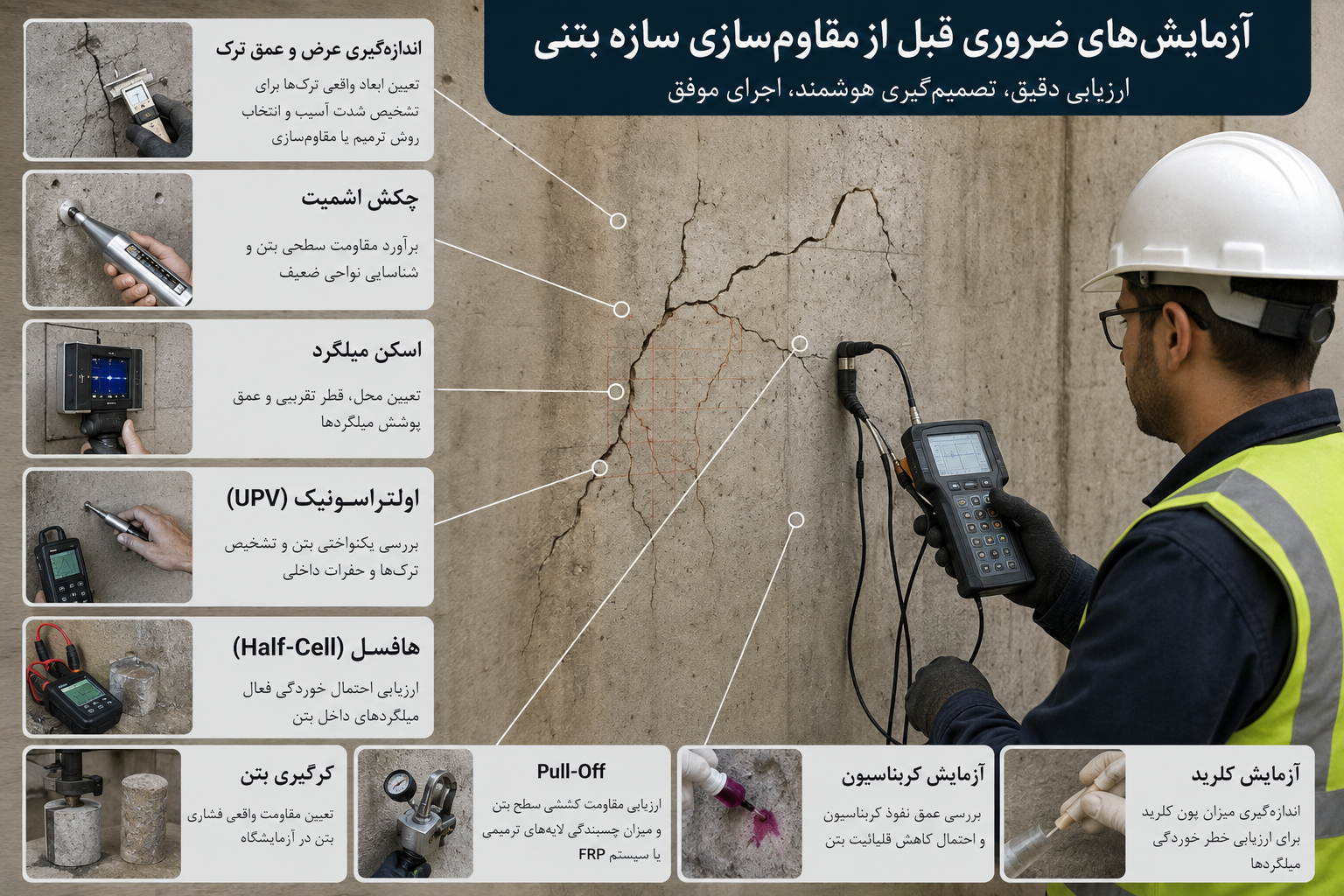

چه آزمایشهایی قبل از مقاومسازی ستون انجام میشود؟
انتخاب آزمایش باید بر اساس مسئله پروژه باشد.
انجام همه آزمایشها برای تمام ستونها نه ضروری است و نه اقتصادی.
بررسیهای قابل استفاده میتوانند شامل موارد زیر باشند:
- بازدید و برداشت آسیب
- اندازهگیری عرض ترک
- اندازهگیری عمق ترک در صورت نیاز
- چکش اشمیت
- اولتراسونیک UPV
- اسکن آرماتور
- پوششسنجی
- کرگیری
- آزمایش مغزه
- Pull-Off
- Half-Cell یا هافسل
- بررسی کربناسیون
- بررسی کلرید
- بررسی خوردگی
- برداشت ابعاد واقعی ستون
در واقع هدف آزمایشها این است که تصویر واقعیتری از وضعیت موجود عضو ایجاد شود.
اندازهگیری ترک چه کمکی به ارزیابی ستون میکند؟
اندازهگیری ترک سه کاربرد مهم دارد:
تشخیص وضعیت موجود
مشخص میشود ترک واقعاً چه ابعادی دارد.
مقایسه در طول زمان
اگر اندازهگیری در چند مرحله انجام شود، میتوان متوجه شد ترک:
- ثابت مانده،
- در حال گسترش است،
- یا تغییر قابل توجهی کرده است.
مستندسازی پروژه
قبل از ترمیم و مقاومسازی، وضعیت موجود ثبت میشود و بعداً میتوان عملکرد تعمیر را ارزیابی کرد.
آزمایش چکش اشمیت در ستون چه کاربردی دارد؟
چکش اشمیت بیشتر برای بررسی سختی سطحی بتن و مقایسه نسبی نقاط مختلف کاربرد دارد.
از آن میتوان برای:
- بررسی یکنواختی بتن
- شناسایی نواحی مشکوک
- مقایسه نقاط مختلف ستون
- کمک به برنامهریزی آزمایشهای تکمیلی
استفاده کرد.
اما نباید یک عدد چکش اشمیت را بدون توجه به شرایط سطح، رطوبت، سن بتن و سایر عوامل، معادل مقاومت قطعی بتن دانست.
آزمایش اولتراسونیک UPV ستون چه چیزی را مشخص میکند؟
آزمایش UPV یا سرعت پالس اولتراسونیک میتواند برای بررسی یکنواختی بتن و شناسایی برخی نواحی دارای ناپیوستگی یا کیفیت متفاوت استفاده شود.
این آزمایش بهخصوص زمانی ارزش بیشتری دارد که همراه با نتایج سایر روشها تفسیر شود.
برای مثال:
چکش اشمیت + UPV + بازدید چشمی + در صورت نیاز کرگیری
میتواند تصویر کاملتری نسبت به استفاده از یک آزمایش منفرد ارائه کند.

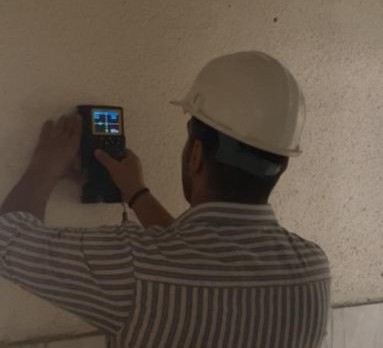

اسکن آرماتور ستون چه کاربردی دارد؟
قبل از هر نوع سوراخکاری، کاشت میلگرد یا اجرای سیستم تقویتی باید تا حد امکان وضعیت آرماتورهای موجود مشخص شود.
اسکن آرماتور میتواند برای تعیین:
- محل میلگرد
- جهت میلگرد
- فاصله میلگردها
- پوشش بتن
استفاده شود.
این اطلاعات بهخصوص در عملیات کاشت میلگرد اهمیت زیادی دارد.
آیا کرگیری ستون ضروری است؟
خیر، همیشه ضروری نیست.
اگر برای تصمیمگیری اطلاعات کافی وجود داشته باشد، ممکن است کرگیری لازم نباشد.
اما در شرایطی که نیاز به ارزیابی مستقیم مقاومت بتن وجود داشته باشد یا نتایج آزمایشهای غیرمخرب کافی نباشند، ممکن است نمونهبرداری از بتن و آزمایش مغزه مورد نیاز قرار گیرد.
محل کرگیری نیز باید با توجه به آرایش آرماتورها و اثر آن بر عضو انتخاب شود.
آزمایش Pull-Off در مقاومسازی ستون چه کاربردی دارد؟
Pull-Off برای ارزیابی مقاومت کششی سطح بتن و کیفیت بستر کاربرد دارد.
این آزمایش برای سیستمهایی که قرار است به سطح بتن متصل شوند، اهمیت ویژهای دارد.
در مقاومسازی با FRP، خود الیاف تنها بخش سیستم نیستند؛ بتن بستر و ناحیه اتصال نیز نقش مهمی در انتقال نیرو دارند.
بنابراین اگر سطح بتن ضعیف، سست یا جداشونده باشد، مقاومت بالای الیاف بهتنهایی تضمینکننده عملکرد سیستم نیست.

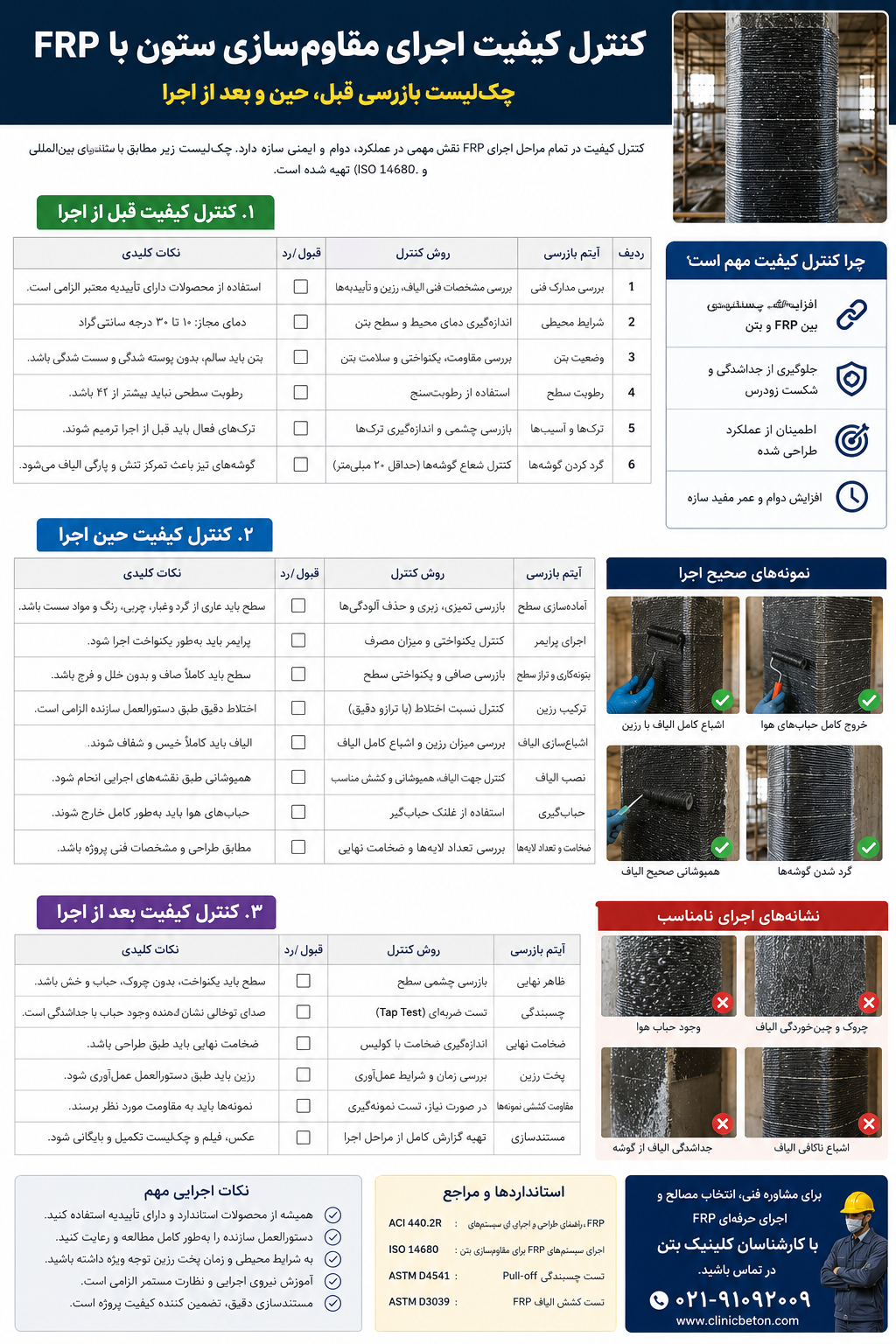

ACI 440.2R-17 نیز طراحی، ساخت و بازرسی سیستمهای FRP را بهعنوان بخشهای اصلی استفاده از این سیستمها مطرح میکند.
هافسل یا Half-Cell در ستون چه کاربردی دارد؟
آزمایش پتانسیل نیمسلولی یا Half-Cell برای ارزیابی احتمال خوردگی آرماتور مورد استفاده قرار میگیرد.
این آزمایش زمانی اهمیت بیشتری پیدا میکند که علائمی مانند:
- زنگزدگی
- ترکهای طولی
- پوستهشدن بتن
- جداشدگی بتن
- قرار گرفتن سازه در محیط خورنده
وجود داشته باشد.
اما باید توجه داشت که هافسل بهتنهایی مقدار کاهش سطح مقطع میلگرد را مشخص نمیکند.
نتایج آن باید در کنار:
- وضعیت ظاهری بتن
- پوشش بتن
- شرایط محیطی
- سایر آزمایشهای خوردگی
تفسیر شود.
بررسی کربناسیون ستون چه اهمیتی دارد؟
کربناسیون یکی از عوامل مؤثر بر کاهش قلیائیت بتن و از بین رفتن شرایط محافظتی اطراف آرماتور است.
در سازههای قدیمی، پارکینگها و محیطهایی که علائم خوردگی مشاهده میشود، بررسی عمق کربناسیون میتواند اطلاعات ارزشمندی درباره شرایط دوام بتن ارائه دهد.
آزمایش کلرید بتن ستون چه زمانی لازم است؟
اگر سازه در معرض کلرید قرار داشته باشد، بررسی کلرید میتواند برای تشخیص ریسک خوردگی آرماتورها اهمیت داشته باشد.
این موضوع در سازههای:
- ساحلی
- صنعتی
- در معرض نمک
- پارکینگها
- محیطهای دارای آلودگی کلریدی
اهمیت بیشتری پیدا میکند.
آیا آزمایشهای غیرمخرب بهتنهایی برای تصمیم مقاومسازی کافی هستند؟
معمولاً خیر.
روشهای غیرمخرب بسیار ارزشمند هستند، اما نتایج آنها باید در کنار:
- بازدید
- نقشهها
- شرایط بارگذاری
- آزمایشهای تکمیلی
- وضعیت آرماتورها
- محاسبات سازهای
تفسیر شوند.
هدف آزمایش، تصمیمگیری بهتر است، نه جایگزین کردن آزمایش بهجای مهندسی سازه.
چه زمانی ستون فقط به ترمیم نیاز دارد؟
اگر ارزیابی نشان دهد:
- ظرفیت سازهای ستون کافی است،
- آسیب محدود و موضعی است،
- آرماتورها وضعیت مناسبی دارند،
- علت آسیب مشخص شده،
- و مشکل سازهای جدی وجود ندارد،
ممکن است ترمیم و حفاظت عضو کافی باشد.
برای مثال، یک آسیب سطحی که باعث کاهش معنیدار ظرفیت سازهای نشده است، الزاماً نیازمند ژاکت یا FRP نیست.
چه زمانی ستون به مقاومسازی نیاز دارد؟
مقاومسازی زمانی مطرح میشود که ظرفیت یا عملکرد موجود ستون برای شرایط موردنظر کافی نباشد.
دلایل متداول عبارتاند از:
- افزایش بارگذاری
- تغییر کاربری
- اضافه طبقه
- ضعف طراحی اولیه
- کاهش ظرفیت ناشی از خوردگی
- آسیب لرزهای
- کاهش سطح مقطع مؤثر
- نیاز به افزایش شکلپذیری
- تغییر الزامات عملکردی سازه
روشهای مقاومسازی ستون بتنی چیست؟
روش مناسب به وضعیت پروژه بستگی دارد.
مهمترین روشها عبارتاند از:
مقاومسازی با FRP
ژاکت بتنی
ژاکت فولادی
استفاده از ورق و مقاطع فولادی
روشهای ترکیبی
هر روش مزایا و محدودیتهای خاص خود را دارد.

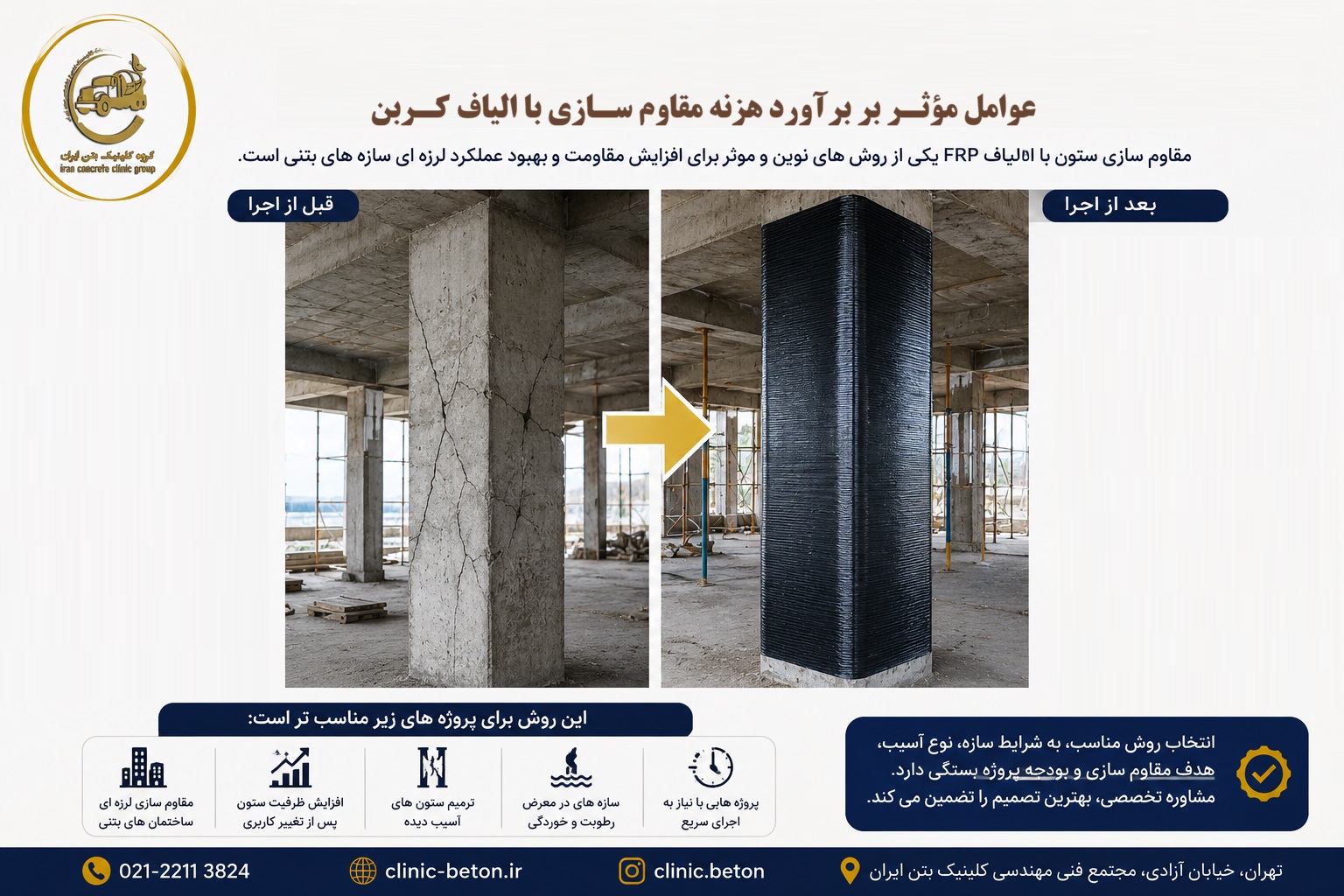

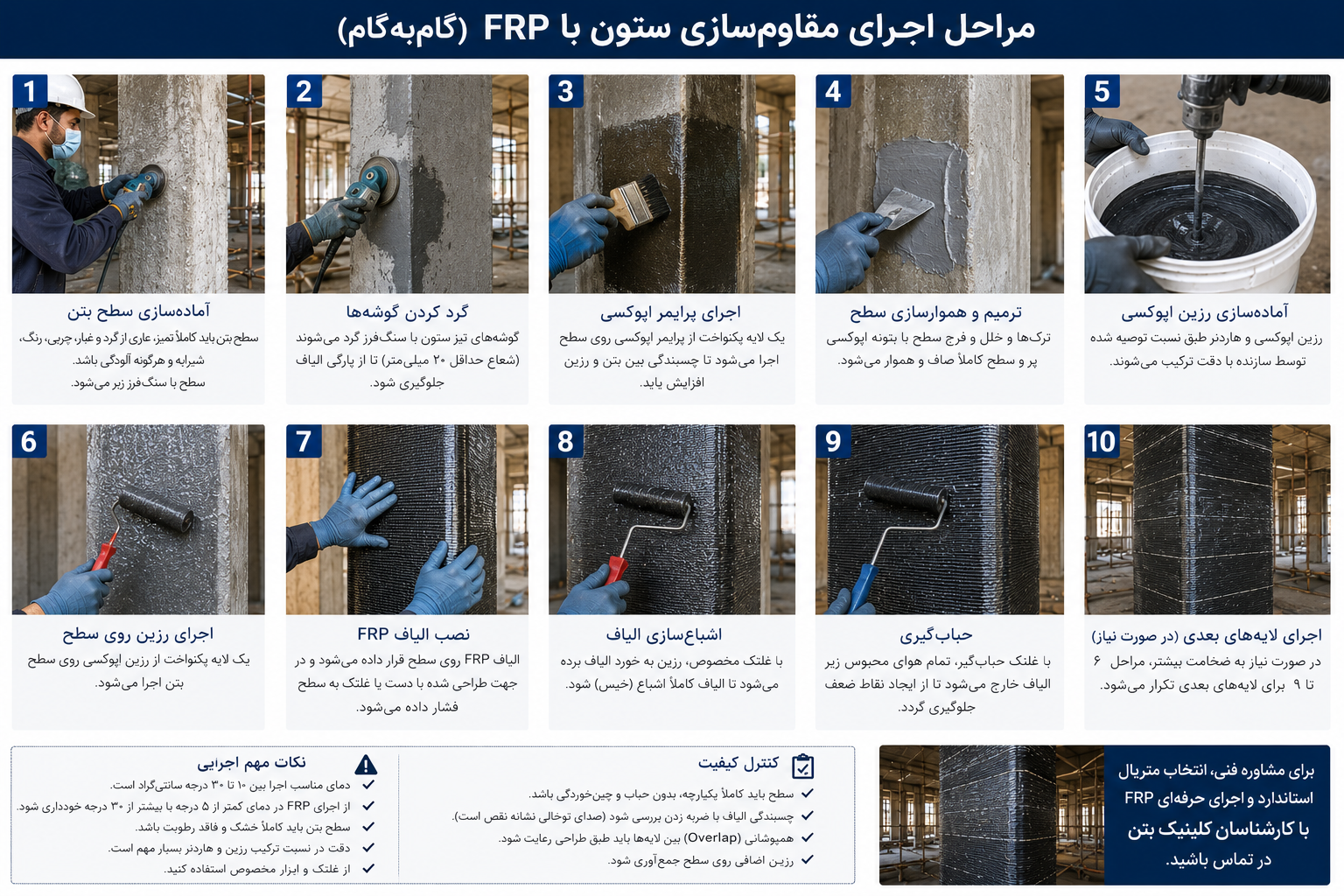

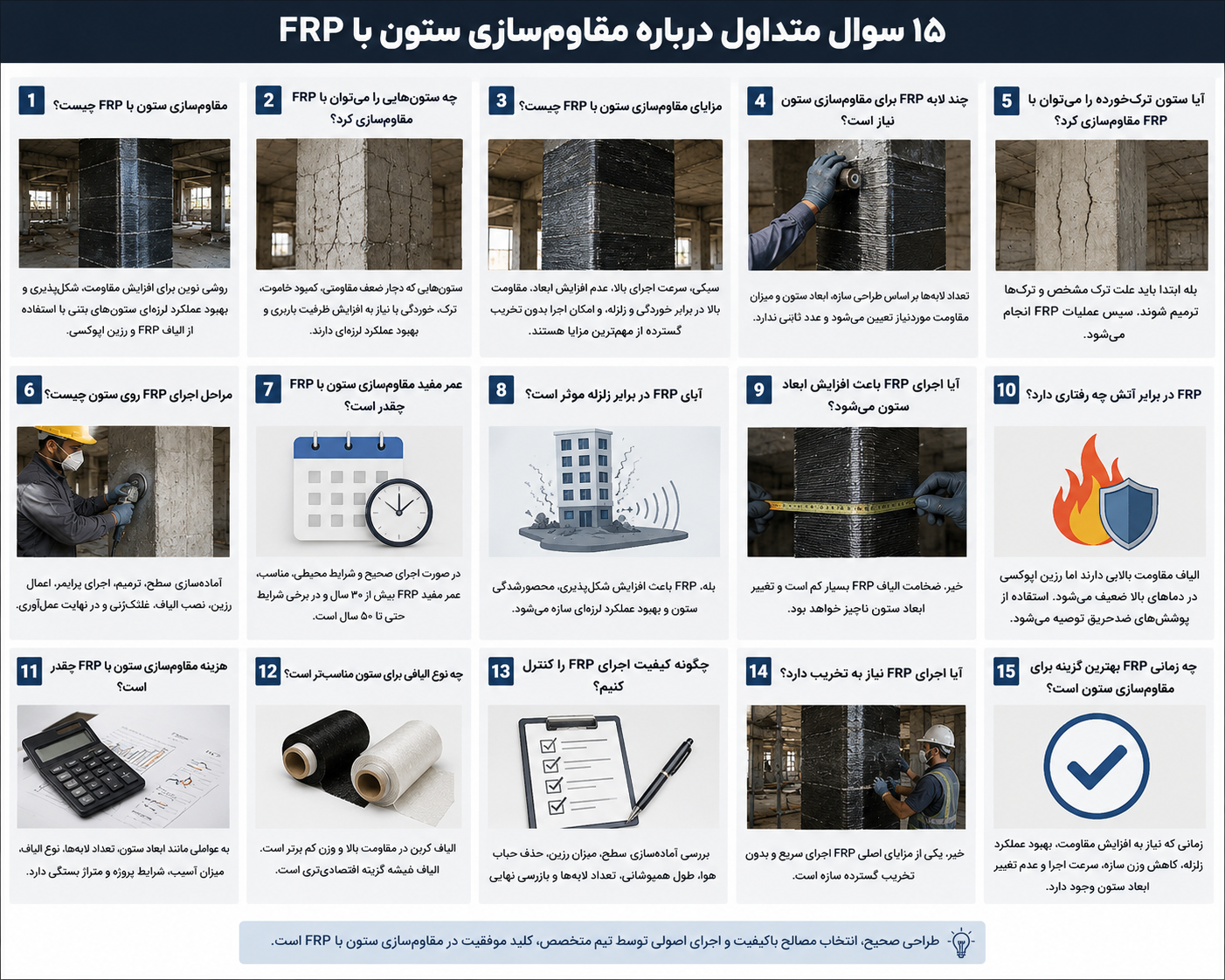

مقاومسازی ستون با FRP چیست؟
FRP یا Fiber Reinforced Polymer یک سیستم کامپوزیتی متشکل از الیاف و ماتریس رزینی است که میتواند بهعنوان تقویت خارجی روی عضو بتنآرمه اجرا شود.
الیاف مورد استفاده میتوانند شامل:
- کربن CFRP
- شیشه GFRP
- آرامید AFRP
باشند.

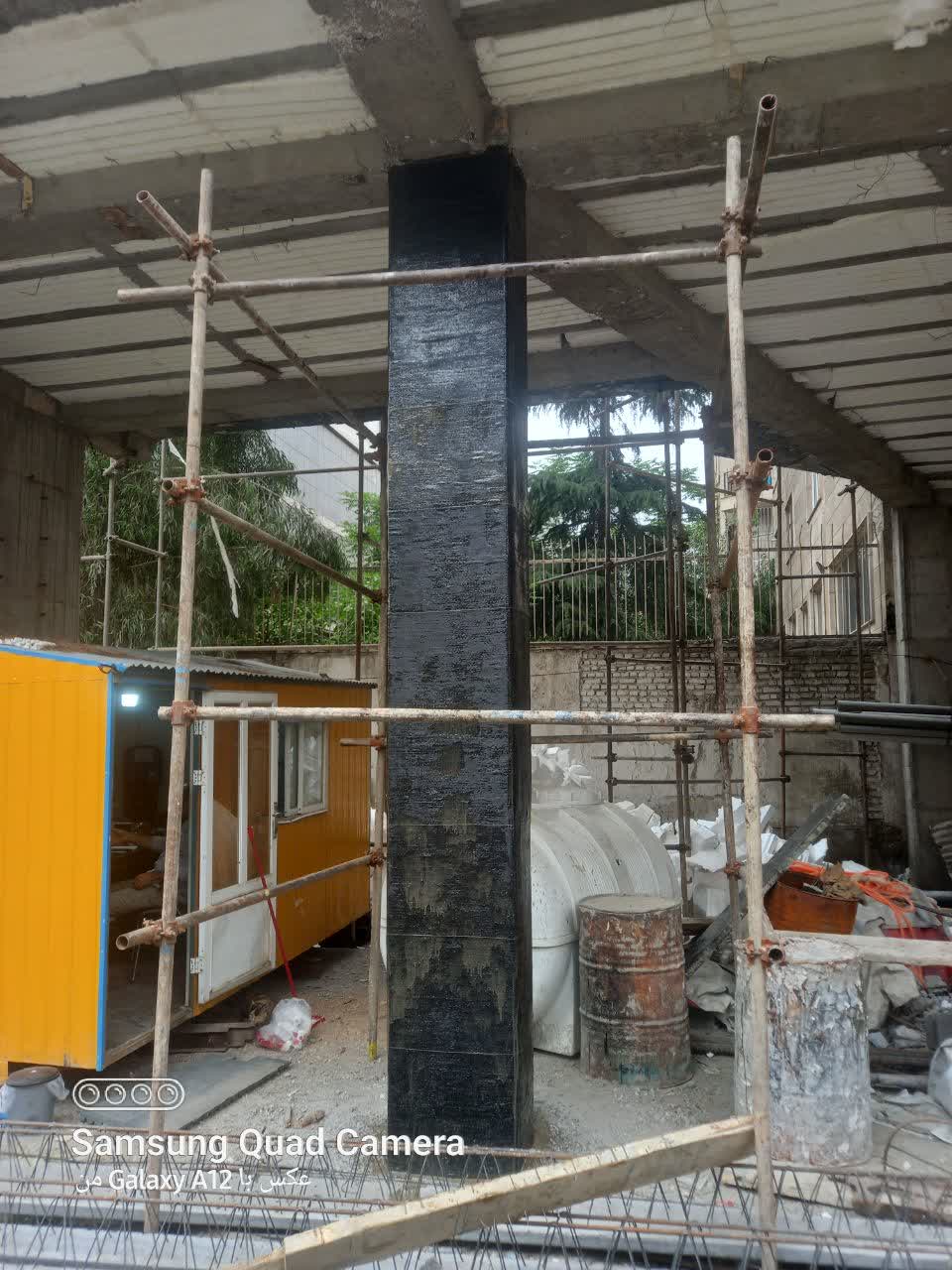

در ستونهای بتنآرمه، یکی از کاربردهای مهم FRP، محصورسازی خارجی ستون است.
ACI 440.2R-17 سیستمهای FRP را بهعنوان یکی از گزینههای تقویت سازههای بتنی در کنار روشهایی مانند افزایش مقطع و صفحات فولادی معرفی میکند و بر مزایایی مانند وزن کم و مقاومت در برابر خوردگی تأکید دارد.
FRP در مقاومسازی ستون چه کاری انجام میدهد؟
بسته به طراحی، FRP میتواند برای اهداف مختلفی استفاده شود، از جمله:
- محصورسازی بتن
- بهبود رفتار فشاری
- افزایش شکلپذیری
- بهبود عملکرد لرزهای
- افزایش ظرفیت برخی حالات بارگذاری
اما عملکرد FRP وابسته به نحوه انتقال نیرو بین بتن و سیستم FRP است.
به همین دلیل، کیفیت سطح بتن، رزین، جهت الیاف، تعداد لایهها و جزئیات اجرا بسیار مهم هستند.

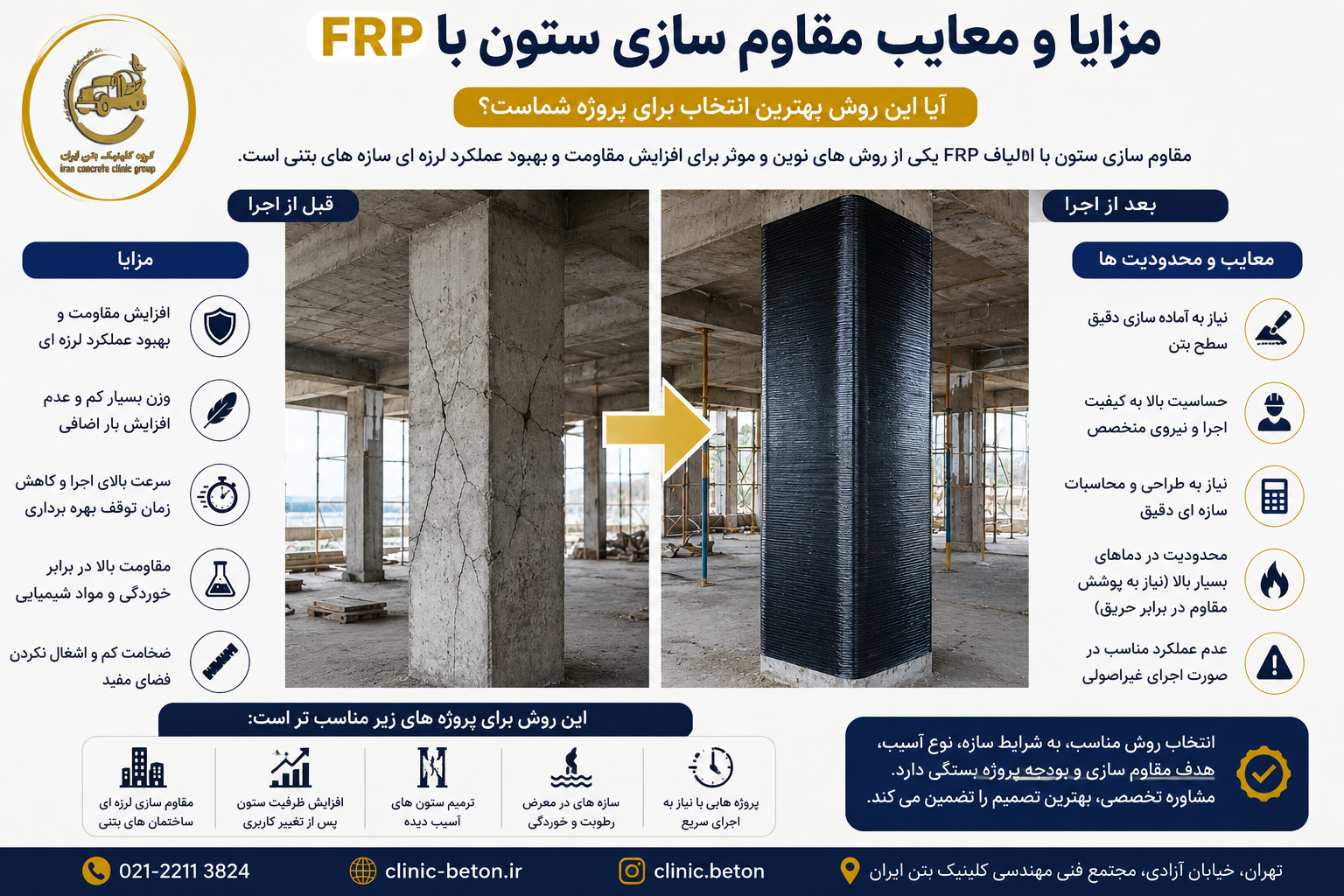

آیا FRP بهترین روش مقاومسازی ستون است؟
خیر.
اینکه FRP در بسیاری از پروژهها روش مناسبی است به معنی بهترین بودن آن برای همه ستونها نیست.
ممکن است برای یک پروژه FRP مناسبترین گزینه باشد و برای پروژهای دیگر ژاکت بتنی یا فولادی عملکرد بهتری داشته باشد.
معیارهای انتخاب شامل موارد زیر هستند:
- میزان کمبود ظرفیت
- نوع بارگذاری
- وضعیت بتن
- وضعیت آرماتور
- محدودیت فضا
- وزن اضافه مجاز
- شرایط محیطی
- سرعت اجرا
- الزامات معماری
- هزینه
- دسترسی اجرایی

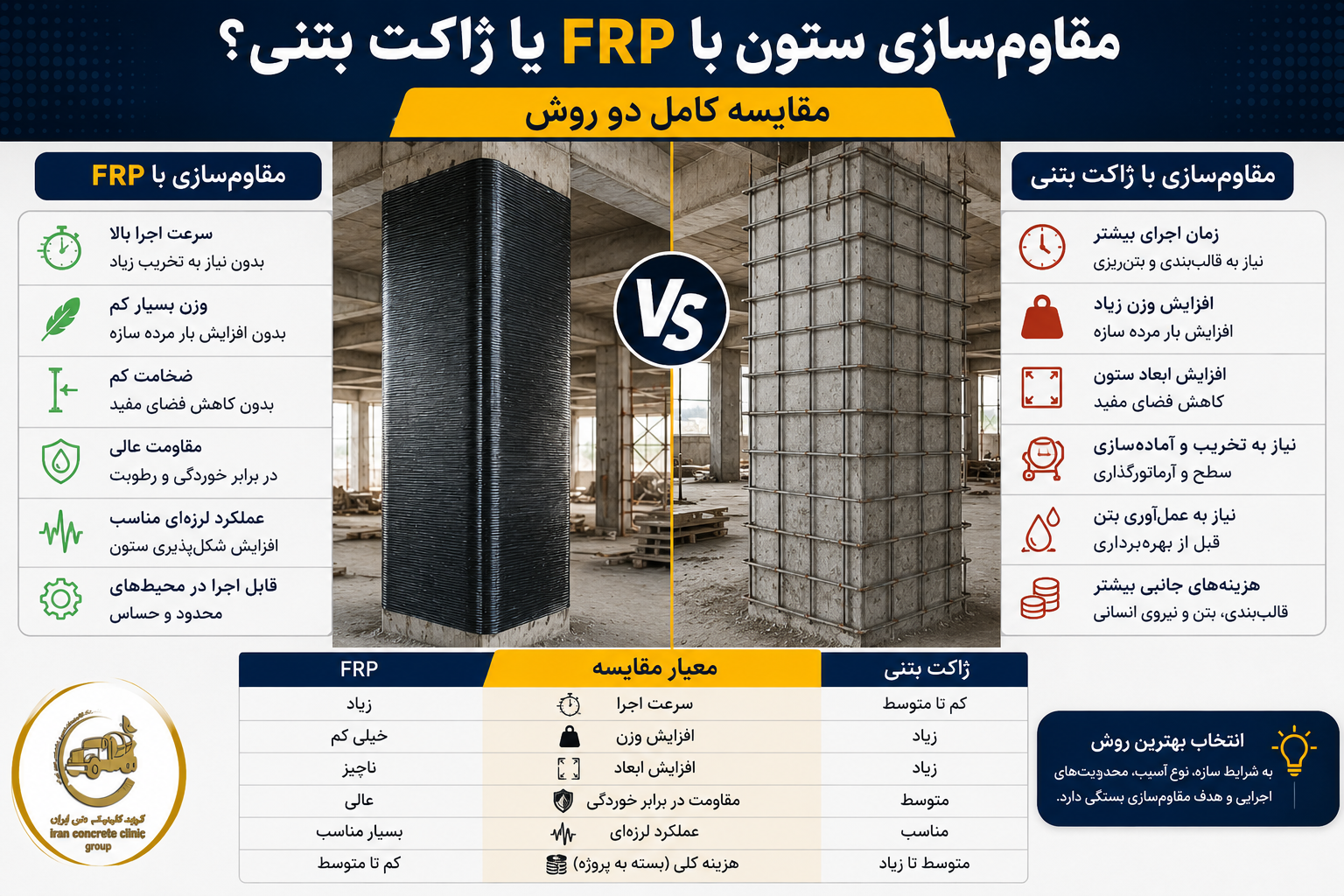

مقاومسازی ستون با FRP یا ژاکت بتنی؟
| معیار | FRP | ژاکت بتنی |
|---|---|---|
| وزن اضافه | بسیار کم | بیشتر |
| افزایش ابعاد | کم | قابل توجه |
| سرعت اجرا | بالا | پایینتر |
| قالببندی | معمولاً ندارد | دارد |
| فضای موردنیاز | کم | بیشتر |
| محدودیت معماری | کمتر | بیشتر |
| افزایش قابل توجه ابعاد مقطع | محدود | مناسب |
| اجرای سریع | مناسب | معمولاً دشوارتر |
اگر محدودیت فضا و افزایش وزن اهمیت زیادی داشته باشد، FRP میتواند مزیت مهمی داشته باشد.
اگر نیاز به افزایش قابل توجه ابعاد مقطع و ظرفیت وجود داشته باشد، ژاکت بتنی میتواند گزینه مناسبتری باشد.
مقاومسازی ستون با FRP یا ژاکت فولادی؟
ژاکت فولادی در برخی شرایط گزینه مؤثری است.
مزایای آن میتواند شامل:
- ظرفیت بالا
- قابلیت محصورسازی
- امکان استفاده در برخی پروژههای محدود
باشد.
در مقابل، مواردی مانند:
- وزن
- خوردگی
- حفاظت در برابر حریق
- اتصالات
- جوشکاری
- حمل و نصب
باید بررسی شوند.
FRP از نظر وزن و مقاومت خود الیاف در برابر خوردگی مزیت دارد، اما کیفیت بستر و اتصال آن اهمیت بسیار زیادی دارد.

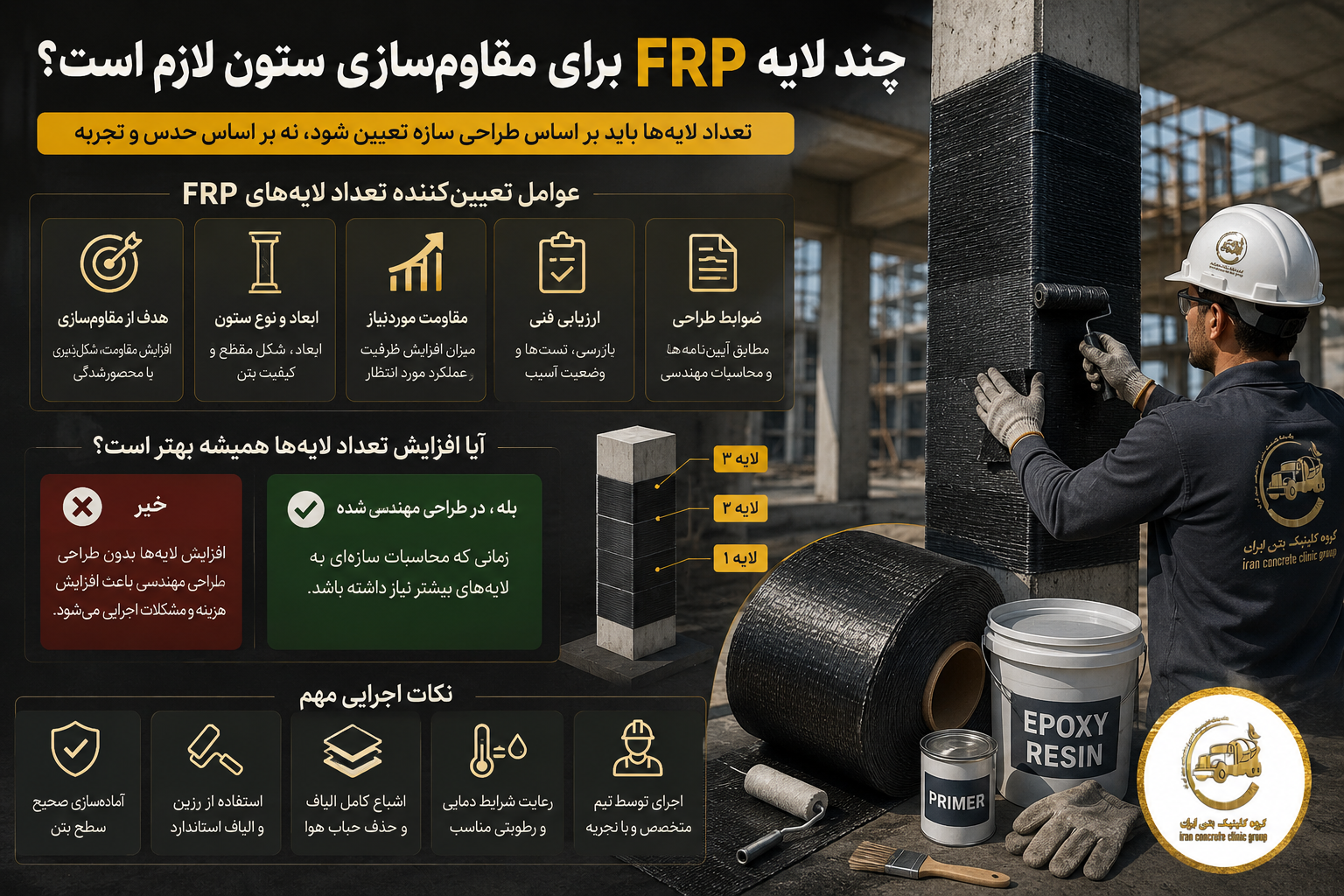

چند لایه FRP برای مقاومسازی ستون لازم است؟
این سؤال بسیار متداول است اما پاسخ آن یک عدد ثابت نیست.
تعداد لایهها باید بر اساس طراحی تعیین شود.
پارامترهای مؤثر شامل:
- ابعاد ستون
- شکل مقطع
- مقاومت بتن
- آرماتورهای طولی
- خاموتها
- بار محوری
- لنگر
- نیاز لرزهای
- نوع الیاف
- خواص مکانیکی FRP
- ضخامت هر لایه
- نحوه اجرا
- کیفیت بستر
- جزئیات مهاری
هستند.
بنابراین پاسخهایی مانند:
«برای هر ستون دو لایه کافی است»
از نظر مهندسی قابل تعمیم نیستند.
آیا افزایش تعداد لایه FRP همیشه عملکرد ستون را بهتر میکند؟
خیر.
افزایش لایهها بدون طراحی میتواند باعث افزایش تقاضا برای انتقال نیرو بین FRP و بتن شود.
اگر:
- بتن بستر ضعیف باشد،
- اتصال مناسب نباشد،
- سطح آمادهسازی نشده باشد،
- سیستم مهاری کافی نباشد،
- یا طراحی درست انجام نشده باشد،
ممکن است ظرفیت سیستم اتصال قبل از استفاده کامل از ظرفیت FRP محدود شود.
بنابراین:
تعداد لایه FRP باید نتیجه طراحی باشد، نه تصمیم کارگاهی.
آیا هر چسب اپوکسی برای FRP مناسب است؟
خیر.
این تصور یکی از خطاهای رایج در پروژههای مقاومسازی است.
رزین مورد استفاده باید با:
- نوع الیاف
- سیستم FRP
- روش اجرا
- شرایط محیطی
- زمان کارپذیری
- خواص مکانیکی
- چسبندگی به بتن
سازگار باشد.
بنابراین صرف اینکه یک اپوکسی مقاومت فشاری یا کششی بالایی دارد، به معنی مناسب بودن آن برای نصب FRP نیست.
آیا میتوان FRP را روی ستون ترکخورده اجرا کرد؟
در برخی شرایط بله، اما ابتدا باید علت ترک مشخص شود.
اگر ترک ناشی از:
- خوردگی
- خردشدگی
- بارگذاری
- آسیب لرزهای
- ضعف سازهای
باشد، اجرای مستقیم FRP بدون اصلاح شرایط بستر و بررسی علت آسیب میتواند عملکرد مورد انتظار را ایجاد نکند.
آیا میتوان FRP را روی بتن پوستهشده اجرا کرد؟
خیر.
بتن پوستهشده و سست باید حذف شود.
سپس:
حذف بتن آسیبدیده← بررسی آرماتور ← اصلاح خوردگی در صورت نیاز ← ترمیم بتن ← آمادهسازی سطح ← اجرای FRP
انجام میشود.
اجرای الیاف روی بتن ضعیف میتواند باعث شود شکست در لایه زیرین یا سطح اتصال رخ دهد.
اگر میلگرد ستون خورده باشد چه باید کرد؟
ابتدا باید میزان خوردگی مشخص شود.
مراحل کلی عبارتاند از:
- حذف بتن آسیبدیده اطراف میلگرد
- بررسی وضعیت آرماتور
- ارزیابی کاهش سطح مقطع
- تعیین علت خوردگی
- تمیزکاری و اصلاح آرماتور مطابق طرح تعمیر
- در صورت نیاز اقدامات تکمیلی برای آرماتور
- ترمیم بتن
- ارزیابی ظرفیت ستون
- طراحی مقاومسازی در صورت نیاز
صرفاً پوشاندن میلگرد خوردهشده با بتن یا FRP، بدون توجه به علت خوردگی، راهکار کاملی نیست.
آیا FRP مشکل خوردگی میلگرد را حل میکند؟
خیر.
FRP خود مادهای غیرخورنده است، اما این به معنی متوقف شدن خودکار خوردگی میلگرد داخل بتن نیست.
اگر عامل خوردگی همچنان وجود داشته باشد، باید موضوع دوام نیز بررسی شود.
بنابراین در ستونهای دارای خوردگی باید دو مسئله را از هم تفکیک کرد:
رفع یا کنترل آسیب خوردگی
و
جبران ظرفیت از دسترفته عضو
ممکن است هر دو مورد لازم باشند.
شکل مقطع ستون چه تأثیری بر مقاومسازی FRP دارد؟
شکل ستون اهمیت زیادی دارد.
رفتار محصورسازی در مقاطع:
- دایرهای
- مربعی
- مستطیلی
یکسان نیست.
در مقاطع مستطیلی و مربعی، گوشههای تیز و نحوه توزیع فشار اهمیت بیشتری پیدا میکند.
به همین دلیل، در سیستمهای دورپیچ FRP، آمادهسازی گوشهها از نکات مهم اجرایی است.
چرا گوشه ستون قبل از اجرای FRP باید اصلاح شود؟
گوشه تیز میتواند باعث تمرکز تنش در الیاف شود.
در سیستمهای دورپیچ، معمولاً گوشههای مقاطع مربعی یا مستطیلی مطابق جزئیات طراحی و الزامات سیستم، گرد یا اصلاح میشوند.
شعاع موردنیاز باید بر اساس مشخصات سیستم و طراحی تعیین شود و نباید یک عدد ثابت را بدون توجه به نوع سیستم برای تمام پروژهها اعمال کرد.

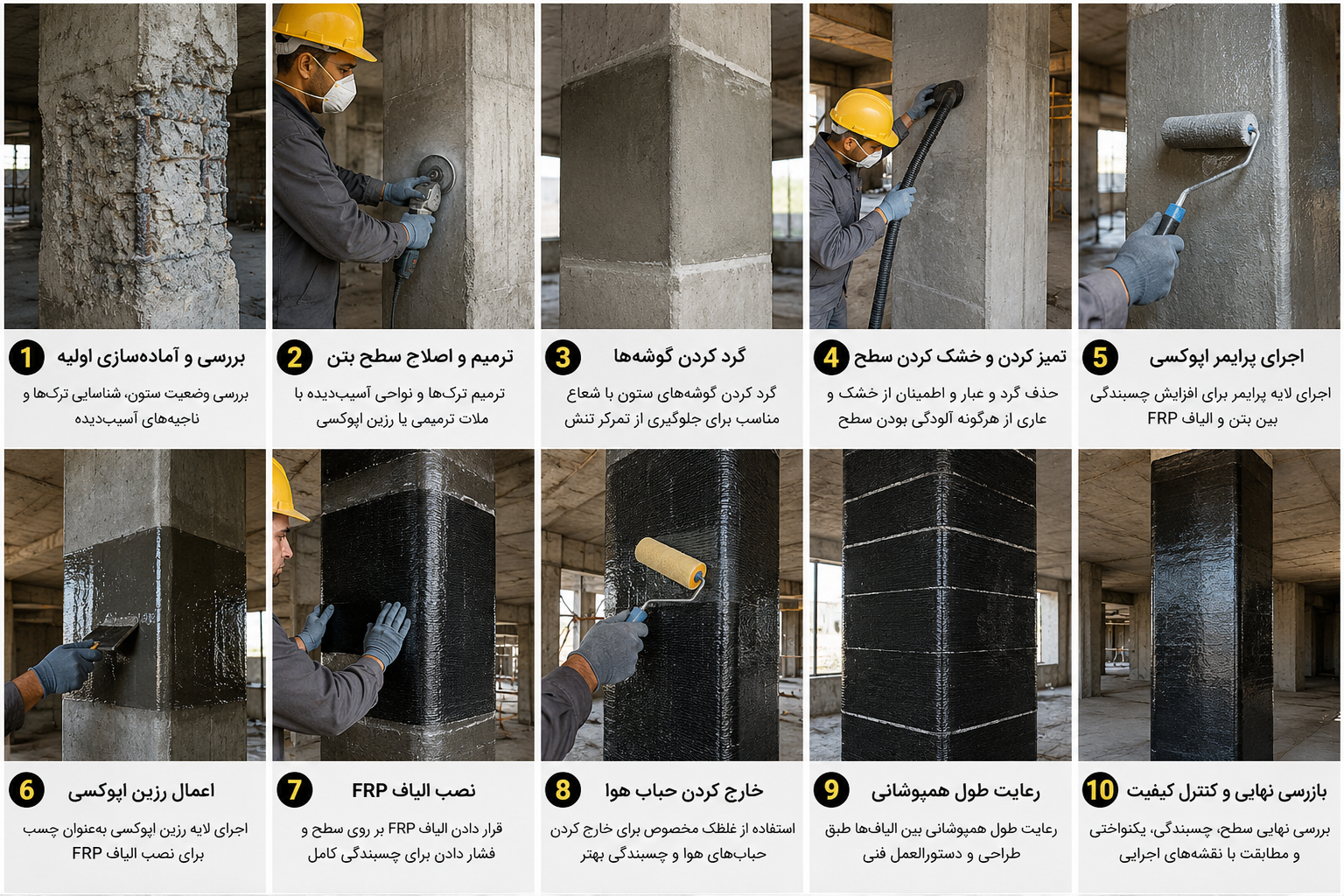

مراحل اجرای مقاومسازی ستون با FRP
۱. ارزیابی و طراحی
قبل از اجرا، ظرفیت ستون و نیاز تقویتی تعیین میشود.
۲. مشخص کردن محدوده اجرا
محل، ارتفاع، عرض نوار و تعداد لایهها مشخص میشود.
۳. حذف بتن ضعیف
بتن سست، پوستهشده و جداشونده حذف میشود.
۴. بررسی آرماتورها
وضعیت خوردگی و کاهش احتمالی سطح مقطع میلگرد بررسی میشود.
۵. ترمیم بتن
سطح با مصالح سازگار ترمیم و آماده میشود.
۶. آمادهسازی سطح
سطح باید سالم، تمیز و عاری از مواد مزاحم باشد.
۷. اصلاح گوشهها
در صورت نیاز، گوشههای ستون مطابق طراحی اصلاح میشوند.
۸. اجرای پرایمر
در صورت نیاز و مطابق سیستم مورد استفاده اجرا میشود.
۹. آمادهسازی رزین
رزین با نسبت اختلاط مشخص آماده میشود.
۱۰. اجرای الیاف
الیاف در جهت و تعداد مشخصشده در طراحی اجرا میشوند.
۱۱. اشباع الیاف
الیاف باید بهطور یکنواخت با رزین اشباع شوند.
۱۲. هواگیری
حبابها و نواحی بدون تماس باید حذف شوند.
۱۳. اجرای لایههای بعدی
در صورت نیاز، لایههای بعدی طبق دستورالعمل سیستم اجرا میشوند.
۱۴. عملآوری
سیستم باید در زمان لازم از ضربه، آلودگی و شرایط نامناسب محافظت شود.
۱۵. کنترل کیفیت
پس از اجرا، سیستم از نظر ظاهری، چسبندگی و سایر معیارهای تعیینشده کنترل میشود.
آمادهسازی سطح ستون برای FRP چگونه انجام میشود؟
این مرحله یکی از مهمترین قسمتهای اجرای FRP است.
سطح باید:
- سالم باشد.
- بتن سست نداشته باشد.
- عاری از گردوغبار باشد.
- عاری از روغن و چربی باشد.
- پوشش نامناسب نداشته باشد.
- ترکها و نواحی آسیبدیده تعیین تکلیف شده باشند.
- شرایط مناسب برای چسبندگی داشته باشد.
در صورت وجود بتن ضعیف، اجرای FRP روی آن صرفاً مشکل را پنهان میکند.
چرا کیفیت بتن بستر برای FRP مهم است؟
FRP برای انتقال نیرو به بستر بتن متکی است.
اگر بتن سطحی ضعیف باشد، ممکن است شکست در بتن یا فصل مشترک رخ دهد.
به همین دلیل در بسیاری از پروژههای حساس، ارزیابی مقاومت کششی سطح بتن با روشهایی مانند Pull-Off میتواند اطلاعات مهمی برای تصمیمگیری درباره آمادهسازی و پذیرش بستر فراهم کند.
آیا رطوبت بتن روی اجرای FRP تأثیر دارد؟
بسته به نوع رزین و سیستم مورد استفاده، شرایط رطوبتی میتواند روی چسبندگی و عملآوری اثر بگذارد.
بنابراین باید:
- دمای محیط
- دمای سطح
- رطوبت
- شرایط بستر
- دستورالعمل تولیدکننده
بررسی شود.
اجرای FRP بدون توجه به شرایط محیطی میتواند کیفیت نهایی سیستم را کاهش دهد.
کنترل کیفیت اجرای مقاومسازی ستون با FRP
کنترل کیفیت نباید فقط بعد از اتمام کار انجام شود.
کنترل قبل از اجرا
- نوع الیاف
- مشخصات فنی الیاف
- رزین
- تاریخ مصرف
- شرایط نگهداری
- سلامت بستهبندی
- شرایط سطح
- ابعاد ستون
- گوشهها
- شرایط محیطی
بررسی شوند.
کنترل حین اجرا
- نسبت اختلاط رزین
- زمان کارپذیری
- میزان رزین
- جهت الیاف
- تعداد لایه
- عرض نوار
- همپوشانی
- اشباع الیاف
- وجود حباب
- چینخوردگی
- پیوستگی لایهها
کنترل شود.
کنترل بعد از اجرا
- یکنواختی سطح
- وجود حباب
- جداشدگی
- چینخوردگی
- نقصهای سطحی
- چسبندگی در صورت نیاز
- مستندسازی اجرا
بررسی شود.
ACI 440.2R-17 نیز طراحی، ساخت و بازرسی سیستمهای FRP را بهعنوان بخشهای اساسی استفاده از این سیستمها معرفی میکند.

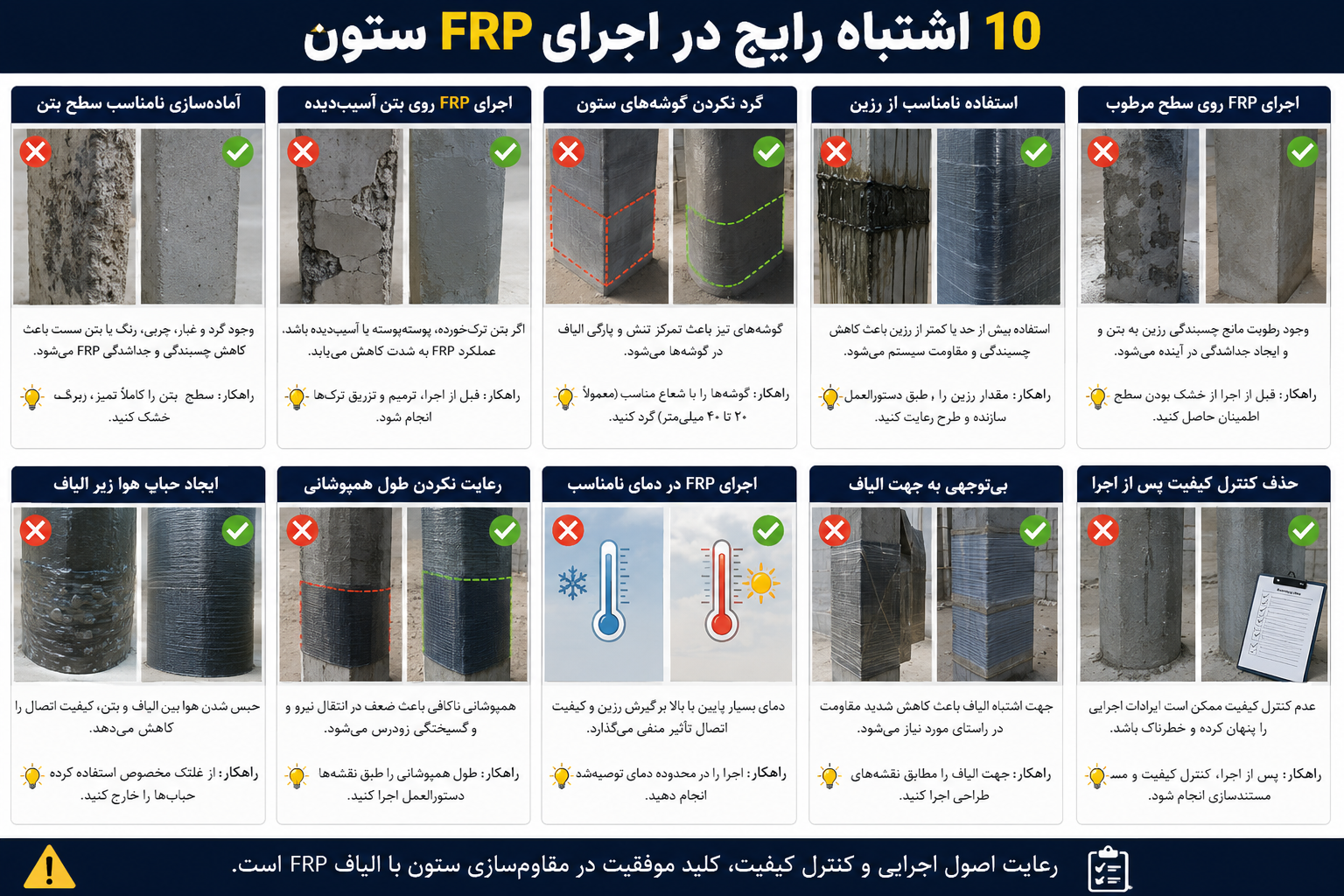

مهمترین اشتباهات در اجرای مقاومسازی ستون با FRP
اجرای FRP بدون ارزیابی ستون
این کار ممکن است باعث شود روش انتخابشده اساساً برای مشکل موجود مناسب نباشد.
تعیین تعداد لایه بر اساس تجربه کارگاهی
تعداد لایه باید براساس طراحی تعیین شود.
اجرای FRP روی بتن ضعیف
این کار میتواند باعث شکست در بستر شود.
پوشاندن ترک بدون تشخیص علت
ترمیم ظاهری جایگزین ارزیابی سازهای نیست.
نادیده گرفتن خوردگی آرماتور
اگر علت آسیب باقی بماند، مشکل ممکن است دوباره ایجاد شود.
استفاده از اپوکسی عمومی
هر اپوکسی برای سیستم FRP مناسب نیست.
اجرای الیاف با جهت نامناسب
جهت الیاف بخشی از طراحی سیستم است.
اجرای الیاف روی گوشه تیز
در سیستمهای دورپیچ میتواند موجب تمرکز تنش شود.
وجود حباب زیر الیاف
حبابها میتوانند نواحی ضعف در سیستم ایجاد کنند.
عدم کنترل همپوشانی
همپوشانی باید مطابق طراحی و مشخصات سیستم اجرا شود.
اجرای نامناسب لایههای متوالی
زمان و شرایط اجرای لایههای بعدی باید کنترل شود.
نبود مستندات اجرایی
در پروژههای حرفهای باید تعداد لایه، نوع الیاف، رزین، محل اجرا و کنترلهای انجامشده ثبت شوند.
آیا مقاومسازی ستون بدون محاسبات مهندسی امکانپذیر است؟
اگر منظور از مقاومسازی، افزایش ظرفیت سازهای عضو باشد، تعیین جزئیات بدون ارزیابی و طراحی مهندسی روش قابل اتکایی نیست.
این موارد باید براساس طراحی تعیین شوند:
- تعداد لایه FRP
- جهت الیاف
- عرض نوار
- فاصله نوارها
- ارتفاع اجرای تقویت
- طول ناحیه تقویت
- همپوشانی
- جزئیات مهاری
- نیاز به ترمیم
- نوع سیستم
به همین دلیل، «اجرای چند لایه FRP» بهتنهایی یک طرح مقاومسازی محسوب نمیشود.
آیا یک ستون را میتوان بهتنهایی مقاوم کرد؟
گاهی بله، اما باید ابتدا مشخص شود ضعف ستون موضعی است یا بخشی از یک مشکل کلی سازه.
برای مثال ممکن است ضعف فقط مربوط به یک ستون باشد، اما در برخی ساختمانها:
- چند ستون مشابه مشکل داشته باشند،
- تیرها ظرفیت کافی نداشته باشند،
- اتصالات ضعیف باشند،
- سیستم باربر جانبی ناکافی باشد،
- یا فونداسیون ظرفیت لازم را نداشته باشد.
بنابراین مقاومسازی یک ستون نباید بدون توجه به مسیر انتقال بار و رفتار کلی سازه انجام شود.
آیا اضافه کردن طبقه باعث نیاز به مقاومسازی ستون میشود؟
ممکن است.
اضافه کردن طبقه، بارهای وارد بر ستونها را تغییر میدهد و بنابراین باید ظرفیت اعضای سازهای بررسی شود.
این بررسی ممکن است شامل:
- ستونها
- تیرها
- دیوارهای باربر یا برشی
- اتصالات
- فونداسیون
باشد.
نمیتوان صرفاً با مشاهده ظاهر ستون نتیجه گرفت که ظرفیت آن برای طبقه جدید کافی است.
آیا تغییر کاربری ساختمان میتواند باعث نیاز به مقاومسازی ستون شود؟
بله.
تغییر کاربری ممکن است بارگذاری ساختمان را تغییر دهد.
برای مثال تبدیل یک فضای معمولی به:
- انبار
- کارگاه
- فضای صنعتی
- محل نگهداری تجهیزات سنگین
میتواند بارهای جدیدی ایجاد کند.
در چنین شرایطی ارزیابی ظرفیت سازه ضروری است.
مقاومسازی ستون بعد از زلزله چگونه انجام میشود؟
پس از زلزله باید ابتدا شدت و نوع آسیب مشخص شود.
موارد مهم شامل:
- ترکهای مورب
- خردشدگی بتن
- جداشدگی بتن
- کمانش میلگرد
- بازشدگی خاموت
- تغییر شکل
- آسیب ناحیه اتصال تیر و ستون
هستند.
اگر ستون آسیب لرزهای جدی دیده باشد، نباید صرفاً ترکها را ترمیم و سپس FRP اجرا کرد.
ابتدا باید مشخص شود:
آیا ظرفیت ستون و سازه باقیمانده برای ادامه بهرهبرداری کافی است؟
چه زمانی ستون آسیبدیده نیاز به اقدام فوری دارد؟
وجود مواردی مانند:
- تغییر شکل قابل توجه
- خردشدگی شدید
- کمانش میلگرد
- آسیب شدید بعد از زلزله
- آسیب جدی در اتصال
- نشانههای ناپایداری
میتواند نیازمند بررسی فوری توسط مهندس سازه و در صورت لزوم اقدامات موقت ایمنی باشد.
تصمیم درباره تخلیه، شمعبندی یا خارج کردن عضو از مدار بهرهبرداری باید بر اساس شرایط واقعی پروژه اتخاذ شود.
ژاکت بتنی ستون چیست؟
در ژاکت بتنی، با افزایش ابعاد مقطع و اضافه کردن بتن و آرماتور جدید، ظرفیت ستون افزایش داده میشود.
این روش میتواند در شرایطی که افزایش قابل توجه ظرفیت موردنیاز است، گزینه مناسبی باشد.
مزایا
- امکان افزایش قابل توجه ظرفیت
- افزایش ابعاد و سطح مقطع
- امکان ترکیب با آرماتورگذاری جدید
- کاربرد در بسیاری از شرایط سازهای
معایب
- افزایش ابعاد ستون
- افزایش وزن
- نیاز به قالببندی
- زمان اجرای بیشتر
- محدودیت معماری
- ایجاد عملیات اجرایی بیشتر
ژاکت فولادی ستون چیست؟
در ژاکت فولادی از ورقها یا مقاطع فولادی برای تقویت و در برخی شرایط محصورسازی ستون استفاده میشود.
این روش میتواند ظرفیت بالایی ایجاد کند، اما باید موضوعاتی مانند:
- اتصالات
- جوشکاری
- خوردگی
- حفاظت ضدحریق
- وزن
- دسترسی
در طراحی و اجرا در نظر گرفته شوند.
هزینه مقاومسازی ستون با FRP چقدر است؟
ارائه یک قیمت ثابت برای مقاومسازی ستون معمولاً منطقی نیست.
هزینه میتواند تحت تأثیر موارد زیر قرار گیرد:
- تعداد ستونها
- ابعاد ستون
- ارتفاع ستون
- نوع FRP
- تعداد لایهها
- عرض نوار
- وضعیت بتن
- میزان ترمیم
- میزان خوردگی
- شرایط دسترسی
- ارتفاع کار
- نیاز به داربست
- آمادهسازی سطح
- جزئیات مهاری
- آزمایشهای قبل و بعد
- شرایط پروژه
به همین دلیل قیمت «هر مترمربع FRP» فقط بخشی از هزینه واقعی پروژه است.
آیا مقاومسازی ستون با FRP باعث افزایش ابعاد ستون میشود؟
افزایش ابعاد در سیستم FRP معمولاً بسیار کمتر از ژاکت بتنی است.
این موضوع یکی از دلایل استفاده از FRP در فضاهای محدود است.
برای ساختمانهایی که ستون نباید فضای معماری زیادی اشغال کند، این مزیت میتواند مهم باشد.
آیا FRP برای مقاومسازی لرزهای ستون مناسب است؟
در شرایط مناسب، FRP میتواند در مقاومسازی لرزهای ستون نقش مهمی داشته باشد.
یکی از کاربردهای شناختهشده آن بهبود محصورشدگی و شکلپذیری ستون است.
اما مقاومسازی لرزهای باید در سطح سیستم سازهای بررسی شود و صرفاً مقاومسازی یک عضو نمیتواند همیشه مشکل لرزهای ساختمان را حل کند.
چکلیست ارزیابی ستون قبل از مقاومسازی
☐ نقشههای سازه بررسی شده است.
☐ ابعاد واقعی ستون برداشت شده است.
☐ ترکها ثبت شدهاند.
☐ عرض ترک اندازهگیری شده است.
☐ در صورت نیاز عمق ترک اندازهگیری شده است.
☐ وضعیت سطح بتن بررسی شده است.
☐ بتن پوستهشده و سست مشخص شده است.
☐ کیفیت بتن ارزیابی شده است.
☐ محل میلگردها اسکن شده است.
☐ پوشش بتن بررسی شده است.
☐ وضعیت خوردگی بررسی شده است.
☐ هافسل در صورت نیاز انجام شده است.
☐ کربناسیون در صورت نیاز بررسی شده است.
☐ کلرید در صورت نیاز بررسی شده است.
☐ UPV در صورت نیاز انجام شده است.
☐ چکش اشمیت در صورت نیاز انجام شده است.
☐ Pull-Off در صورت نیاز انجام شده است.
☐ کرگیری در صورت نیاز انجام شده است.
☐ علت آسیب مشخص شده است.
☐ بارگذاری فعلی بررسی شده است.
☐ بارگذاری آینده بررسی شده است.
☐ ظرفیت ستون بررسی شده است.
☐ نیاز لرزهای بررسی شده است.
☐ روش مقاومسازی انتخاب شده است.
☐ جزئیات اجرایی تهیه شده است.
☐ برنامه کنترل کیفیت مشخص شده است.
چکلیست اجرای FRP ستون
☐ سطح بتن سالم و آماده است.
☐ بتن سست حذف شده است.
☐ ترمیمهای لازم انجام شدهاند.
☐ آرماتورهای آسیبدیده بررسی شدهاند.
☐ گوشهها مطابق طراحی اصلاح شدهاند.
☐ نوع الیاف کنترل شده است.
☐ رزین مناسب سیستم استفاده شده است.
☐ تاریخ مصرف مواد کنترل شده است.
☐ شرایط محیطی مناسب است.
☐ نسبت اختلاط رزین کنترل شده است.
☐ جهت الیاف کنترل شده است.
☐ تعداد لایهها کنترل شده است.
☐ همپوشانی کنترل شده است.
☐ اشباع الیاف مناسب است.
☐ حبابها حذف شدهاند.
☐ چینخوردگی وجود ندارد.
☐ لایهها پیوستگی مناسبی دارند.
☐ عملآوری رعایت شده است.
☐ کنترل نهایی انجام شده است.
☐ مستندات اجرا تهیه شده است.
مسیر اصولی تصمیمگیری برای ستون آسیبدیده
اگر ستون ترک دارد:
← نوع، محل، عرض و در صورت نیاز عمق ترک بررسی شود.
اگر ترک در امتداد میلگرد است:
← احتمال خوردگی و وضعیت آرماتور بررسی شود.
اگر بتن پوستهشده است:
← بتن آسیبدیده برداشته و آرماتور بررسی شود.
اگر میلگرد خورده است:
← میزان خوردگی و کاهش سطح مقطع بررسی شود.
اگر ستون بعد از زلزله آسیب دیده است:
← شدت آسیب و ظرفیت سازهای ارزیابی شود.
اگر بارگذاری افزایش پیدا کرده است:
← ظرفیت موجود با بار جدید مقایسه شود.
اگر ظرفیت کافی نیست:
← روش مقاومسازی طراحی شود.
اگر FRP انتخاب شد:
← بستر، رزین، الیاف، تعداد لایه و جزئیات اجرا مطابق طراحی و مشخصات سیستم کنترل شود.
چه زمانی مقاومسازی ستون با FRP انتخاب مناسبی نیست؟
FRP در بسیاری از پروژهها کاربرد دارد، اما محدودیتهایی نیز دارد.
برای مثال اگر:
- بتن بستر بسیار ضعیف باشد،
- آسیب ستون بسیار شدید باشد،
- کاهش شدید سطح مقطع آرماتور وجود داشته باشد،
- افزایش بسیار زیاد ظرفیت موردنیاز باشد،
- جزئیات اتصال قابل تأمین نباشد،
- شرایط محیطی با سیستم انتخابشده سازگار نباشد،
ممکن است روش دیگری مناسبتر باشد یا ابتدا عملیات ترمیم و بازسازی گستردهتری لازم باشد.
بنابراین انتخاب FRP باید نتیجه ارزیابی و طراحی باشد، نه هدف از پیش تعیینشده پروژه.
جمعبندی
مقاومسازی ستون بتنی از انتخاب FRP یا ژاکت شروع نمیشود.
مقاومسازی از شناخت مشکل شروع میشود.
اگر ستون ترک دارد، ابتدا باید علت ترک مشخص شود.
اگر بتن آسیب دیده، باید میزان آسیب مشخص شود.
اگر میلگرد خورده، باید وضعیت و میزان کاهش سطح مقطع آن بررسی شود.
اگر ساختمان بار بیشتری تحمل خواهد کرد، ظرفیت موجود باید با بار جدید مقایسه شود.
و اگر ساختمان بعد از زلزله آسیب دیده است، باید عملکرد عضو و کل سیستم سازهای بررسی شود.
بنابراین مسیر اصولی عبارت است از:
بازدید و مستندسازی ← اندازهگیری و آزمایش ← تشخیص علت ← ارزیابی ظرفیت ← تعیین نیاز ← طراحی مقاومسازی ← انتخاب روش ← اجرای اصولی ← کنترل کیفیت
FRP یکی از روشهای مهم مقاومسازی ستونهای بتنآرمه است و مزایایی مانند وزن کم، افزایش اندک ابعاد و مقاومت مناسب خود ماده در برابر خوردگی دارد؛ اما عملکرد آن به طراحی، کیفیت بستر، سیستم رزین و الیاف، جزئیات اتصال و کیفیت اجرا وابسته است. ACI 440.2R-17 نیز برای سیستمهای FRP بر طراحی، ساخت و بازرسی تأکید دارد.
از طرف دیگر، ارزیابی سازه موجود باید قبل از انتخاب راهکار تعمیر یا مقاومسازی انجام شود؛ ACI CODE-562-25 نیز دقیقاً با هدف ارزیابی، تعمیر و بازتوانی سازههای بتنآرمه موجود تدوین شده است.
بنابراین:
هر ترک به معنی نیاز به مقاومسازی نیست.
هر ستون آسیبدیده نیز الزاماً با FRP اصلاح نمیشود.
و مهمتر از همه:
تعداد لایه FRP، نوع تقویت و جزئیات اجرا باید براساس نیاز واقعی سازه و طراحی مهندسی تعیین شوند.
سوالات متداول درباره مقاومسازی ستون بتنی
آیا هر ستون ترکخوردهای نیاز به مقاومسازی دارد؟
خیر. ابتدا باید نوع، محل، عرض، عمق در صورت نیاز، علت و روند تغییر ترک مشخص شود و سپس وضعیت سازهای ستون ارزیابی شود.
ترک عمودی ستون نشانه چیست؟
میتواند ناشی از جمعشدگی، خوردگی میلگرد، تنشهای سازهای، مشکلات اجرایی یا عوامل دیگر باشد. محل و الگوی ترک برای تشخیص علت اهمیت دارد.
آیا ترک مورب ستون خطرناک است؟
ممکن است با برش، بارهای جانبی یا آسیب لرزهای ارتباط داشته باشد و بهخصوص در صورت همراهی با خردشدگی بتن یا تغییر شکل، نیازمند بررسی دقیق است.
عرض ترک ستون چگونه اندازهگیری میشود؟
با ابزارهایی مانند گیج ترک یا تجهیزات اندازهگیری عرض ترک.
آیا عمق ترک ستون هم اندازهگیری میشود؟
در صورت نیاز، بله. بسته به شرایط میتوان از روشهای مناسب برای بررسی عمق ترک استفاده کرد.
قبل از مقاومسازی ستون چه آزمایشهایی انجام میشود؟
بسته به شرایط پروژه میتوان از چکش اشمیت، UPV، اسکن آرماتور، کرگیری، Pull-Off، هافسل، بررسی کربناسیون، کلرید و اندازهگیری عرض و عمق ترک استفاده کرد.
هافسل ستون چه چیزی را مشخص میکند؟
برای ارزیابی احتمال خوردگی آرماتور استفاده میشود و باید همراه با سایر اطلاعات تفسیر شود.
آیا چکش اشمیت مقاومت دقیق بتن را مشخص میکند؟
خیر. بیشتر برای بررسی سختی سطحی و مقایسه نسبی نقاط کاربرد دارد و در صورت نیاز باید با روشهای تکمیلی ترکیب شود.
Pull-Off در مقاومسازی ستون چه کاربردی دارد؟
برای ارزیابی مقاومت کششی سطح بتن و کیفیت بستر، بهخصوص در سیستمهایی که قرار است به بتن متصل شوند.
چند لایه FRP برای ستون لازم است؟
عدد ثابتی وجود ندارد. تعداد لایه براساس مشخصات ستون، بارگذاری، نوع FRP، نیاز سازهای و طراحی تعیین میشود.
آیا هرچه تعداد لایه FRP بیشتر باشد بهتر است؟
خیر. افزایش لایه بدون طراحی میتواند باعث افزایش تقاضای انتقال نیرو و مشکلات اتصال شود.
آیا هر اپوکسی برای نصب FRP مناسب است؟
خیر. رزین باید با نوع الیاف، سیستم FRP، شرایط محیطی و روش اجرا سازگار باشد.
آیا میتوان FRP را روی بتن پوستهشده اجرا کرد؟
خیر. بتن ضعیف باید حذف و بستر مناسب ترمیم شود.
اگر میلگرد ستون زنگ زده باشد چه باید کرد؟
ابتدا میزان خوردگی و کاهش احتمالی سطح مقطع آرماتور بررسی و سپس عملیات تعمیر و در صورت نیاز مقاومسازی طراحی شود.
FRP بهتر است یا ژاکت بتنی؟
هیچ پاسخ عمومی وجود ندارد. انتخاب به میزان ضعف، ظرفیت موردنیاز، شرایط بتن و آرماتور، محدودیت فضا، وزن و شرایط اجرایی بستگی دارد.
آیا ژاکت فولادی برای ستون مناسب است؟
در شرایط مناسب میتواند گزینه مؤثری باشد، اما جزئیات اتصال، خوردگی، حریق، وزن و اجرا باید بررسی شوند.
آیا مقاومسازی ستون با FRP باعث افزایش ابعاد ستون میشود؟
افزایش ابعاد معمولاً بسیار کمتر از ژاکت بتنی است.
آیا FRP برای مقاومسازی ستون بعد از زلزله مناسب است؟
در برخی شرایط بله، اما ابتدا باید شدت آسیب و ظرفیت باقیمانده ستون و سازه بررسی شود.
آیا میتوان ستون را بدون محاسبات با FRP مقاوم کرد؟
برای مقاومسازی سازهای، تعداد لایه و جزئیات تقویت باید براساس ارزیابی و طراحی تعیین شود.
هزینه مقاومسازی ستون با FRP چقدر است؟
هزینه به نوع و تعداد لایه FRP، ابعاد ستون، میزان ترمیم، شرایط دسترسی، آمادهسازی سطح، جزئیات اجرا و سایر عوامل پروژه بستگی دارد.
اگر سازه شما دچار ترکخوردگی، پوستهشدن بتن، خوردگی میلگرد، کاهش مقاومت یا آسیب ناشی از زلزله شده است، انتخاب روش مقاومسازی بدون بررسی دقیق میتواند باعث صرف هزینه و اجرای راهکار نامناسب شود.
گروه کلینیک بتن ایران با ارائه خدمات ارزیابی سازه، آزمایشهای غیرمخرب و تخصصی بتن، تشخیص آسیب، طراحی و اجرای مقاومسازی میتواند وضعیت ستون و نیاز واقعی سازه را بررسی و مناسبترین راهکار را پیشنهاد کند.
برای بررسی وضعیت ستون و دریافت مشاوره تخصصی، تصاویر، نقشهها و اطلاعات اولیه پروژه خود را برای کارشناسان ما ارسال کنید.
مطالب مرتبط
راهنمای جامع ارزیابی و مقاوم سازی تیر بتنی
راهنمای جامع ارزیابی و مقاوم سازی ستون بتنی
راهنمای جامع مقاوم سازی فونداسیون
راهنمای کامل ارزیابی سازه بتنی
محصولات مرتبط
