کاشت میلگرد در بتن؛ راهنمای جامع طراحی، انتخاب چسب، اجرا و کنترل کیفیت
کاشت میلگرد در بتن؛ راهنمای جامع طراحی، انتخاب چسب، اجرا و کنترل کیفیت
زمان مطالعه: حدود ۲۵ دقیقه
کاشت میلگرد یکی از روشهای پرکاربرد برای اتصال اجزای جدید به سازههای بتنی موجود، اصلاح یا تکمیل آرماتورگذاری، اجرای اتصال سازهای، توسعه اعضای بتنی و در برخی پروژههای مقاومسازی است.
در این روش، میلگرد در سوراخی که در بتن ایجاد شده قرار گرفته و فضای بین میلگرد و بتن با یک ماده چسباننده مناسب، معمولاً چسبهای شیمیایی مخصوص کاشت میلگرد، پر میشود.
اما اجرای کاشت میلگرد فقط به این معنی نیست که:
«یک سوراخ ایجاد کنیم، داخل آن چسب بریزیم و میلگرد را قرار دهیم.»
عمق کاشت، قطر سوراخ، فاصله از لبه بتن، فاصله میلگردها، مقاومت بتن، وضعیت ترکخوردگی بتن، نوع و قطر میلگرد، نوع چسب، روش سوراخکاری، تمیزکاری سوراخ، نحوه تزریق چسب، زمان گیرش و شرایط محیطی همگی میتوانند بر عملکرد اتصال تأثیر بگذارند.
در اتصالهای سازهای، طراحی و اجرای کاشت میلگرد باید بر اساس الزامات پروژه و دستورالعمل سیستم مورد استفاده انجام شود. ACI CODE-355.5 نیز الزامات ارزیابی چسبهای مورد استفاده برای نصب میلگرد و میلگردهای رزوهشده در بتن را پوشش میدهد و ACI 318 نیز الزامات طراحی اتصالات پس از نصب را در چارچوب طراحی سازهای مطرح میکند.
کاشت میلگرد چیست؟
کاشت میلگرد به فرآیند ایجاد یک سوراخ مهندسیشده در بتن، آمادهسازی سوراخ، تزریق ماده چسباننده و نصب میلگرد گفته میشود.
این روش میتواند برای مواردی مانند:
- اتصال بتن جدید به بتن قدیم
- اجرای ستون یا دیوار جدید
- توسعه تیر و دال
- اجرای ژاکت بتنی
- اتصال اجزای سازهای
- اصلاح آرماتورگذاری
- اجرای آرماتورهای انتظار
- تکمیل میلگردهای قطعشده
- برخی عملیات مقاومسازی
مورد استفاده قرار گیرد.
آیا کاشت میلگرد یک اتصال سازهای محسوب میشود؟
اگر میلگرد کاشتهشده قرار است نیروی سازهای قابل توجهی را منتقل کند، بله؛ باید با آن بهعنوان یک اتصال مهندسیشده برخورد شود.
در این شرایط نمیتوان فقط براساس تجربه کارگاهی گفت:
«میلگرد ۱۶ را ۲۰ سانتیمتر داخل بتن میکاریم.»
عمق کاشت باید براساس نیروهای وارد بر میلگرد، مقاومت بتن، نوع شکست احتمالی، مشخصات چسب، فاصله از لبه و سایر پارامترهای طراحی تعیین شود.
کاشت میلگرد در چه مواردی استفاده میشود؟
یکی از کاربردهای رایج، اتصال بتن جدید به بتن موجود است.
برای مثال:
اجرای ژاکت بتنی ستون
برای اتصال آرماتورهای جدید به عضو بتنی موجود ممکن است از کاشت میلگرد استفاده شود.
توسعه تیر یا دال
در برخی پروژهها میلگردهای جدید باید به بتن موجود متصل شوند.
اجرای دیوار جدید
میلگردهای انتظار دیوار میتوانند در عضو بتنی موجود مهار شوند.
اصلاح آرماتورگذاری
اگر در اجرای اولیه بخشی از آرماتورها اجرا نشده یا موقعیت آنها نیاز به اصلاح داشته باشد، ممکن است کاشت میلگرد یکی از راهکارها باشد.
مقاومسازی
در برخی سیستمهای مقاومسازی، میلگردهای جدید باید به بتن موجود متصل شوند.
تفاوت کاشت میلگرد با کاشت بولت چیست؟
هر دو روش از سوراخکاری و استفاده از سیستم چسباننده استفاده میکنند، اما کاربرد و طراحی آنها متفاوت است.
در کاشت میلگرد معمولاً هدف، ایجاد اتصال میلگرد به بتن برای انتقال نیروهای کششی، برشی یا ترکیبی و ایجاد پیوستگی با عضو جدید است.
در کاشت بولت یا میلگرد رزوهشده، هندسه اتصال و نوع عضو نصبشونده متفاوت است.
بنابراین نمیتوان دستورالعمل یک سیستم را بدون بررسی برای دیگری استفاده کرد.
چسب کاشت میلگرد چیست؟
چسب کاشت میلگرد مادهای است که برای انتقال نیرو بین میلگرد نصبشده و بتن اطراف آن استفاده میشود.
چسبهای کاشت میلگرد معمولاً بر پایه سیستمهای رزینی هستند و بسته به محصول میتوانند:
- دو جزئی
- سه جزئی
- کارتریجی
- سطلی
باشند.
اما مهمتر از تعداد اجزای چسب، تأییدیه، مشخصات فنی و تناسب آن با کاربرد موردنظر است.

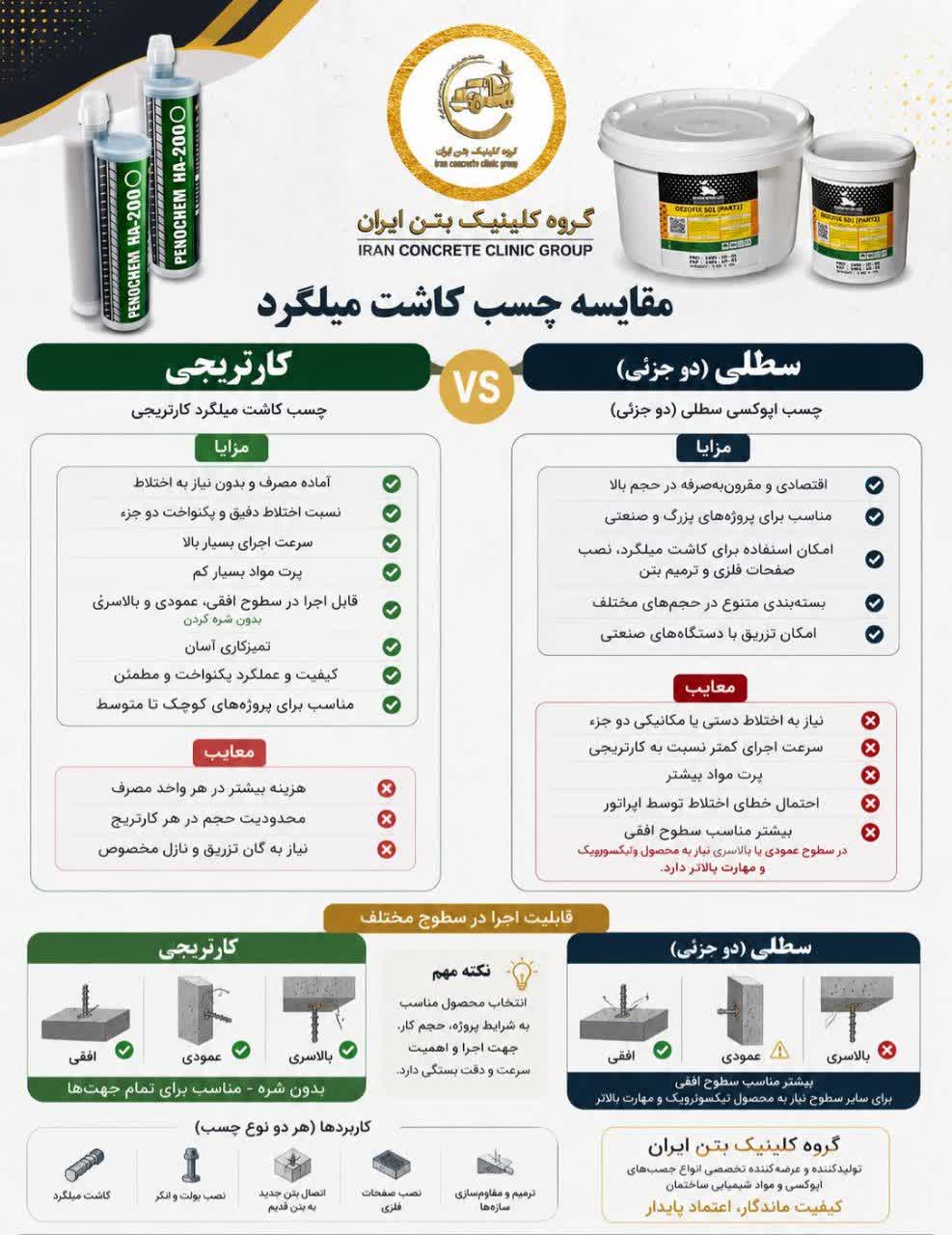

چسب کاشت میلگرد دو جزئی و سه جزئی چه تفاوتی دارند؟
تفاوت اصلی در ساختار و نحوه اختلاط اجزای سیستم است.
در سیستمهای دو جزئی، رزین و هاردنر معمولاً در دو محفظه یا دو جزء نگهداری و هنگام تزریق با نسبت مشخص مخلوط میشوند.
در سیستمهای سه جزئی، فرمولاسیون شامل سه جزء است که طبق دستورالعمل تولیدکننده ترکیب میشوند.
اما نباید صرفاً براساس «دو جزئی یا سه جزئی بودن» درباره کیفیت چسب قضاوت کرد.
پارامترهای مهمتر عبارتاند از:
- مقاومت اتصال
- زمان کارپذیری
- زمان گیرش
- عملکرد در دماهای مختلف
- عملکرد در بتن ترکدار در صورت تأیید سیستم
- عملکرد در شرایط مرطوب
- عمقهای مختلف کاشت
- تأییدیه فنی
- روش نصب
- تاریخ مصرف

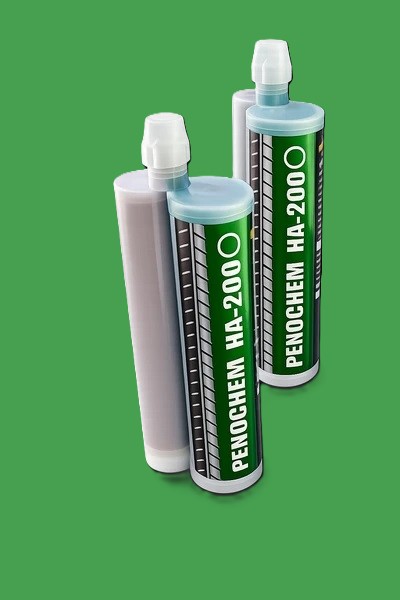

چسب کاشت میلگرد کارتریجی چیست؟

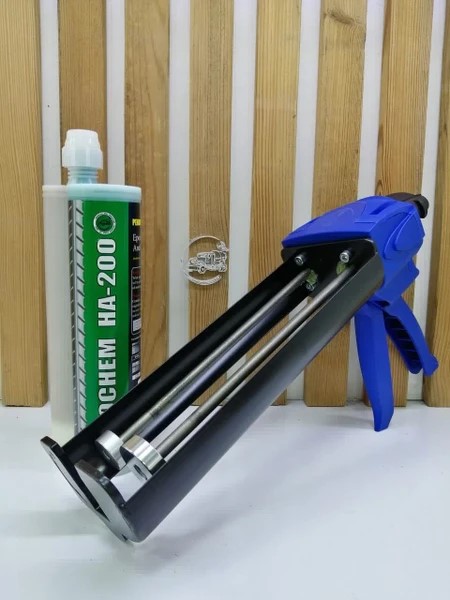

چسبهای کارتریجی معمولاً در بستهبندیهای مخصوص قرار دارند و با ابزار تزریق مناسب استفاده میشوند.
مزیت آنها این است که:
- نسبت اختلاط توسط سیستم کارتریج کنترل میشود،
- تزریق نسبتاً تمیز و سریع است،
- برای پروژههای متعدد و اجرایی مناسب هستند.
البته استفاده صحیح از نازل میکس و ابزار تزریق اهمیت زیادی دارد.

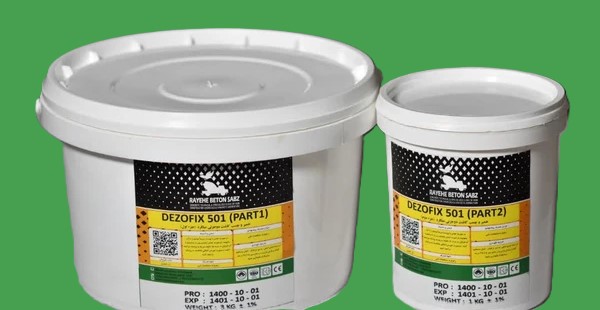

چسب کاشت میلگرد سطلی چگونه تزریق میشود؟
در برخی پروژهها از سیستمهای سطلی یا بستهبندی حجیم استفاده میشود.

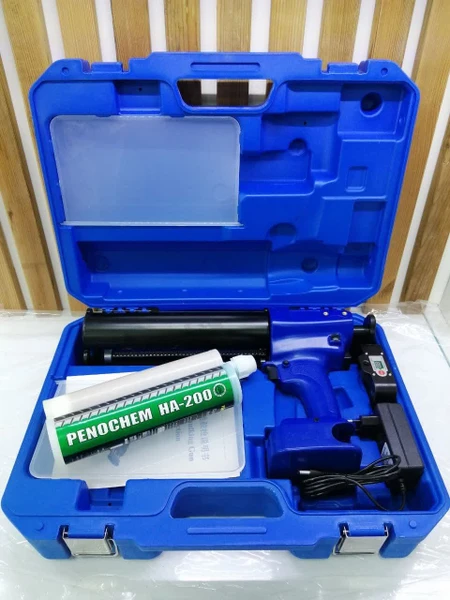

این مواد معمولاً با دستگاه تزریق مناسب و مطابق نسبت اختلاط تعیینشده توسط تولیدکننده استفاده میشوند.
نباید نسبت اختلاط را بهصورت تجربی تغییر داد.
اگر نسبت رزین و هاردنر اشتباه باشد، ممکن است چسب به گیرش و خواص مکانیکی مورد انتظار نرسد.
برای کاشت میلگرد چه چسبی مناسب است؟
چسب مناسب باید براساس کاربرد انتخاب شود.
برای اتصال سازهای، باید حداقل این موارد بررسی شوند:
- نوع کاربرد
- قطر میلگرد
- عمق کاشت
- مقاومت بتن
- بتن ترکدار یا بدون ترک
- خشک یا مرطوب بودن سوراخ
- دمای محیط
- دمای بتن
- فاصله از لبه
- فاصله میلگردها
- نیروهای وارد بر اتصال
مهمتر از همه، باید مشخصات فنی و تأییدیه محصول برای کاربرد موردنظر بررسی شود.
آیا هر چسب اپوکسی برای کاشت میلگرد مناسب است؟
خیر.
این یکی از اشتباهات رایج است.
اینکه یک محصول «اپوکسی» باشد به معنی مناسب بودن آن برای کاشت میلگرد سازهای نیست.
چسب کاشت میلگرد باید برای این کاربرد طراحی و ارزیابی شده باشد و مشخصات عملکردی آن برای سیستم موردنظر قابل استناد باشد.
عمق کاشت میلگرد چقدر باید باشد؟
هیچ عمق ثابتی برای تمام میلگردها وجود ندارد.
عمق کاشت میتواند تحت تأثیر موارد زیر قرار گیرد:
- قطر میلگرد
- مقاومت بتن
- نوع بارگذاری
- نیروی کششی
- نیروی برشی
- نوع چسب
- فاصله از لبه
- فاصله میلگردها
- شرایط بتن
- نوع شکست مورد انتظار
- طول مهاری موردنیاز
بنابراین عباراتی مانند:
«میلگرد ۱۴ همیشه باید ۲۰ سانتیمتر کاشته شود»
از نظر طراحی عمومی صحیح نیست.
عمق کاشت میلگرد ۱۴ چقدر است؟
پاسخ به این سؤال بدون مشخصات اتصال امکانپذیر نیست.
برای مثال باید مشخص باشد:
- میلگرد تحت کشش است یا فشار؟
- بار چقدر است؟
- بتن چه مقاومتی دارد؟
- فاصله از لبه چقدر است؟
- چسب چه محصولی است؟
- سوراخ خشک است یا مرطوب؟
- آیا بتن ترکدار است؟
- اتصال چه نوعی است؟
بنابراین قطر میلگرد بهتنهایی تعیینکننده عمق کاشت نیست.
قطر سوراخ برای کاشت میلگرد چقدر باشد؟
قطر سوراخ باید براساس سیستم چسب، قطر میلگرد و دستورالعمل محصول تعیین شود.
سوراخ نباید صرفاً با تجربه کارگاهی انتخاب شود.
قطر بیش از حد ممکن است:
- مصرف چسب را افزایش دهد،
- ضخامت لایه چسب را زیاد کند،
- عملکرد اتصال را تغییر دهد.
قطر کمتر نیز میتواند:
- ورود میلگرد را دشوار کند،
- باعث اختلال در پرشدن فضای اطراف میلگرد شود،
- اجرای صحیح اتصال را مختل کند.
بنابراین قطر مته باید مطابق سیستم انتخاب شود.
آیا سوراخ کاشت میلگرد باید با دریل ایجاد شود؟
نوع ابزار به شرایط پروژه و سیستم مورد استفاده بستگی دارد.
روشهای متداول شامل:
- دریل چرخشی
- دریل چکشی
- ابزارهای دیگر مورد تأیید سیستم
هستند.
اما در برخی کاربردها نوع سوراخکاری و وضعیت سطح داخلی سوراخ میتواند بر عملکرد چسب اثر بگذارد.
به همین دلیل باید دستورالعمل چسب و شرایط طراحی اتصال رعایت شود.
چرا تمیز کردن سوراخ کاشت میلگرد مهم است؟
این یکی از مهمترین مراحل اجراست.
بعد از سوراخکاری، داخل سوراخ معمولاً حاوی:
- گرد بتن
- ذرات ریز
- بقایای حفاری
است.
اگر این مواد بهدرستی حذف نشوند، میتوانند کیفیت تماس چسب با بتن را کاهش دهند.
به همین دلیل فرآیند تمیزکاری باید دقیقاً طبق دستورالعمل سیستم انجام شود.
روش صحیح تمیز کردن سوراخ کاشت میلگرد چیست؟
بسته به سیستم، معمولاً ترکیبی از:
برسزنی + دمش یا مکش
استفاده میشود.
یک الگوی رایج اجرایی:
سوراخکاری ← تمیزکاری ← برسزنی← دمش/مکش ← تکرار چرخه طبق دستورالعمل ← تزریق چسب
اما تعداد دفعات و نحوه دقیق تمیزکاری باید براساس دستورالعمل محصول باشد.
آیا میتوان گرد بتن داخل سوراخ را باقی گذاشت؟
خیر.
وجود گردوغبار و ذرات سست میتواند عملکرد اتصال را کاهش دهد.
این مرحله ساده به نظر میرسد اما یکی از عوامل مهم اختلاف بین ظرفیت تئوری اتصال و عملکرد واقعی اجرای کارگاهی است.
آیا سوراخ کاشت میلگرد باید خشک باشد؟
همیشه خیر.
برخی سیستمها برای شرایط مرطوب یا سوراخهای مرطوب طراحی و تأیید شدهاند و برخی محدودیت دارند.
بنابراین باید مشخص شود چسب مورد استفاده برای:
- بتن خشک
- سوراخ مرطوب
- بتن اشباع
مناسب است یا خیر.
نباید شرایط مرطوب را بدون بررسی مشخصات محصول، معادل شرایط خشک در نظر گرفت.
مراحل اجرای کاشت میلگرد چیست؟
۱. بررسی نقشه و طراحی
ابتدا محل، قطر، تعداد و عمق کاشت مشخص میشود.
۲. اسکن آرماتور موجود
قبل از سوراخکاری باید محل آرماتورهای موجود بررسی شود تا از آسیب غیرضروری به آنها جلوگیری شود.
۳. علامتگذاری محل سوراخ
محل کاشت براساس نقشه روی بتن مشخص میشود.
۴. سوراخکاری
سوراخ با قطر و عمق تعیینشده ایجاد میشود.
۵. کنترل عمق سوراخ
عمق واقعی سوراخ باید کنترل شود.
۶. تمیزکاری
گردوغبار و ذرات داخل سوراخ طبق دستورالعمل حذف میشوند.
۷. آمادهسازی چسب
چسب طبق نسبت اختلاط مشخص آماده میشود.
۸. کنترل اولیه نازل
مقدار اولیه ماده مخلوطشده باید طبق دستورالعمل دفع شود تا اطمینان حاصل شود ماده خارجشده کاملاً مخلوط شده است.

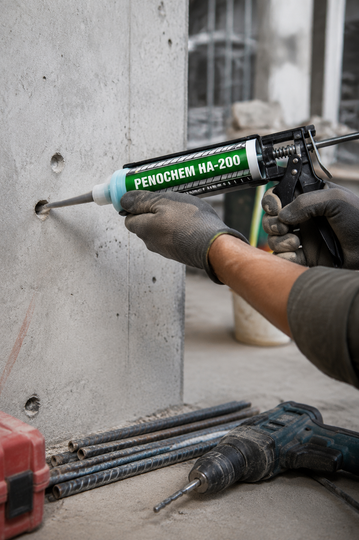

۹. تزریق چسب
چسب از عمق مناسب سوراخ به سمت بیرون تزریق میشود تا احتمال ایجاد حفره و هوای محبوس کاهش یابد.
۱۰. نصب میلگرد
میلگرد با حرکت مناسب داخل سوراخ قرار میگیرد.
۱۱. کنترل بیرونزدگی
طول آزاد میلگرد باید طبق نقشه کنترل شود.
۱۲. عملآوری
تا زمان رسیدن چسب به شرایط لازم، میلگرد نباید تحت بار یا حرکت ناخواسته قرار گیرد.
چرا چسب باید از انتهای سوراخ تزریق شود؟
هدف این است که فضای سوراخ بهصورت یکنواخت پر شود و احتمال باقی ماندن حفره هوا کاهش پیدا کند.
تزریق از قسمت عمقی سوراخ و حرکت نازل به سمت بیرون میتواند کنترل بهتری روی پرشدن ایجاد کند.
در سوراخهای عمیق، استفاده از تجهیزات مناسب تزریق اهمیت بیشتری پیدا میکند.
آیا میلگرد باید هنگام نصب چرخانده شود؟
بسته به سیستم و دستورالعمل محصول، روش نصب میتواند متفاوت باشد.
در برخی سیستمها حرکت چرخشی یا رفتوبرگشتی برای توزیع مناسب چسب در اطراف میلگرد توصیه میشود.
بنابراین روش دقیق باید براساس دستورالعمل همان محصول اجرا شود.
زمان گیرش چسب کاشت میلگرد چقدر است؟
زمان گیرش یک عدد ثابت نیست.
به عوامل زیر بستگی دارد:
- نوع چسب
- دمای محیط
- دمای بتن
- قطر سوراخ
- عمق کاشت
- حجم چسب
- نوع رزین
هرچه دما تغییر کند، زمان واکنش رزین نیز میتواند تغییر کند.
به همین دلیل باید جدول زمان کارپذیری و زمان گیرش محصول در دمای موردنظر بررسی شود.
آیا میتوان بلافاصله بعد از کاشت میلگرد بارگذاری کرد؟
خیر.
باید تا رسیدن چسب به زمان گیرش و شرایط لازم برای بارگذاری صبر کرد.
این زمان باید براساس مشخصات فنی چسب و دمای واقعی محل اجرا تعیین شود.
چه عواملی زمان گیرش چسب کاشت میلگرد را تغییر میدهند؟
مهمترین عوامل:
دما
افزایش دما معمولاً سرعت واکنش را افزایش میدهد.
نوع رزین
اپوکسی، وینیلاستر و سایر سیستمها رفتار یکسانی ندارند.
حجم چسب
در برخی سیستمها حجم زیاد ماده میتواند رفتار حرارتی متفاوتی ایجاد کند.
شرایط محیط
دمای بتن و محیط باید در نظر گرفته شوند.
آیا میتوان کاشت میلگرد را در بتن ترکدار انجام داد؟
در برخی سیستمها بله، اما باید مشخص شود چسب برای بتن ترکدار تأیید شده است یا خیر.
این موضوع اهمیت زیادی دارد.
عملکرد اتصال در بتن ترکدار میتواند با بتن بدون ترک متفاوت باشد.
بنابراین برای اتصال سازهای باید مشخصات سیستم دقیقاً بررسی شود.
فاصله کاشت میلگرد از لبه بتن چقدر باشد؟
این فاصله یک عدد ثابت نیست.
کاهش فاصله از لبه میتواند نوع شکست اتصال را تغییر دهد و احتمال شکستهای مرتبط با لبه بتن را افزایش دهد.
بنابراین فاصله از لبه باید در طراحی اتصال لحاظ شود.
فاصله بین دو میلگرد کاشتهشده چقدر باشد؟
فاصله میلگردها نیز به طراحی و شرایط اتصال بستگی دارد.
اگر میلگردها بیش از حد نزدیک باشند، نواحی تنش و شکست بتن میتوانند روی یکدیگر اثر بگذارند.
بنابراین فاصله کاشت باید در طراحی لحاظ شود.
آیا میتوان میلگرد را نزدیک میلگرد موجود کاشت؟
این موضوع باید قبل از سوراخکاری بررسی شود.
اگر محل سوراخ با میلگرد موجود تداخل داشته باشد، نباید بدون بررسی مسیر سوراخ را تغییر داد.
راهکار باید با توجه به:
- نقشه
- اسکن
- اهمیت میلگرد موجود
- امکان تغییر محل کاشت
- نیاز سازهای
تعیین شود.
آیا بریدن میلگرد موجود برای کاشت میلگرد مجاز است؟
در عضو سازهای، نباید بدون طراحی و تأیید مهندس میلگرد موجود بریده شود.
ممکن است همان میلگرد بخشی از ظرفیت خمشی، برشی یا محوری عضو باشد.
بنابراین قبل از هرگونه سوراخکاری باید وضعیت آرماتور موجود مشخص شود.
آیا کاشت میلگرد به محاسبات نیاز دارد؟
اگر میلگرد نقش سازهای دارد، بله.
محاسبات میتواند شامل بررسی مواردی مانند:
- گسیختگی میلگرد
- بیرونکشیدگی
- شکست چسب
- شکست بتن
- شکست مخروطی بتن
- شکست ناشی از فاصله از لبه
- اثر فاصله میلگردها
- طول مهاری
- ظرفیت اتصال
باشد.
چه نیروهایی میتوانند به میلگرد کاشتهشده وارد شوند؟
بسته به نوع اتصال:
- کشش
- فشار
- برش
- خمش
- ترکیب کشش و برش
ممکن است وجود داشته باشند.
نوع نیرو مستقیماً بر طراحی اتصال اثر میگذارد.
آیا طول کاشت بیشتر همیشه بهتر است؟
خیر.
افزایش طول کاشت الزاماً به معنی افزایش نامحدود ظرفیت نیست.
اگر شکست در بخش دیگری از سیستم رخ دهد، افزایش طول مهاری ممکن است تأثیر مورد انتظار را نداشته باشد.
طراحی باید تعیین کند که چه طولی برای رسیدن به ظرفیت موردنیاز مناسب است.
تست کشش کاشت میلگرد چیست؟
تست کشش یا Pull-Out Test یکی از روشهای کنترل کیفیت اتصالهای کاشتهشده است.
در این آزمایش نیروی کششی به میلگرد وارد میشود تا رفتار اتصال و ظرفیت آن بررسی شود.
باید توجه داشت که نوع آزمایش، مقدار بار، تعداد نمونهها و معیار پذیرش باید براساس مشخصات پروژه و طرح کنترل کیفیت تعیین شود.
آیا تست کشش برای تمام میلگردهای کاشتهشده لازم است؟
خیر.
تعداد و نوع آزمایشهای کنترل کیفیت به:
- اهمیت اتصال
- تعداد کاشتها
- نوع پروژه
- مشخصات فنی
- طرح کنترل کیفیت
- الزامات کارفرما
بستگی دارد.
در پروژههای حساس، برنامه تست باید از ابتدا مشخص شود.
تست Pull-Off با تست کشش کاشت میلگرد یکی است؟
خیر.
این دو آزمایش کاربرد متفاوتی دارند.
Pull-Off بتن میتواند برای بررسی مقاومت کششی سطح بتن و کیفیت بستر استفاده شود.
اما تست کشش میلگرد کاشتهشده برای ارزیابی رفتار اتصال میلگرد نصبشده به بتن انجام میشود.
این دو نباید با یکدیگر اشتباه گرفته شوند.
مهمترین اشتباهات اجرای کاشت میلگرد
تعیین عمق کاشت بهصورت تجربی
یکی از رایجترین خطاها.
انتخاب چسب صرفاً براساس قیمت
مشخصات فنی و تأییدیه مهمتر از قیمت اولیه محصول هستند.
استفاده از اپوکسی عمومی
هر اپوکسی برای کاشت میلگرد سازهای مناسب نیست.
تمیز نکردن سوراخ
یکی از مهمترین خطاهای اجرایی.
استفاده از برس نامناسب
برس باید متناسب با قطر سوراخ و دستورالعمل سیستم باشد.
دمش ناکافی
گردوغبار باقیمانده میتواند عملکرد اتصال را کاهش دهد.
تزریق نادرست چسب
پر نشدن کامل سوراخ میتواند باعث ایجاد ناحیه ضعیف شود.
استفاده از چسب تاریخ گذشته
خواص چسب ممکن است تغییر کرده باشد.
رعایت نکردن زمان گیرش
بارگذاری زودهنگام میتواند عملکرد اتصال را مختل کند.
سوراخکاری بدون اسکن
ممکن است باعث آسیب به آرماتور موجود شود.
نزدیک بودن بیش از حد به لبه
میتواند نوع شکست بتن را تغییر دهد.
نزدیک بودن بیش از حد میلگردها
ممکن است باعث همپوشانی نواحی شکست بتن شود.
تغییر نسبت اختلاط چسب
نسبت اختلاط باید مطابق سیستم باشد.
استفاده از نازل نامناسب
اختلاط ناقص رزین و هاردنر میتواند عملکرد چسب را کاهش دهد.
چکلیست اجرای کاشت میلگرد
قبل از اجرا
☐ نقشه و جزئیات کاشت بررسی شده است.
☐ قطر میلگرد مشخص است.
☐ عمق کاشت مشخص است.
☐ قطر سوراخ مشخص است.
☐ نوع چسب مشخص است.
☐ شرایط بتن مشخص است.
☐ وضعیت ترکها بررسی شده است.
☐ آرماتورهای موجود اسکن شدهاند.
☐ فاصله از لبه کنترل شده است.
☐ فاصله بین کاشتها کنترل شده است.
☐ شرایط محیطی بررسی شده است.
هنگام اجرا
☐ عمق سوراخ کنترل شده است.
☐ قطر سوراخ کنترل شده است.
☐ سوراخ تمیز شده است.
☐ برسزنی صحیح انجام شده است.
☐ دمش/مکش طبق دستورالعمل انجام شده است.
☐ چسب با نسبت صحیح آماده شده است.
☐ اختلاط اولیه کنترل شده است.
☐ چسب از عمق مناسب تزریق شده است.
☐ میلگرد به روش صحیح نصب شده است.
☐ طول بیرونمانده کنترل شده است.
☐ زمان گیرش رعایت شده است.
کنترل نهایی
☐ محل کاشت ثبت شده است.
☐ نوع چسب ثبت شده است.
☐ شماره بچ یا سری ساخت ثبت شده است.
☐ تاریخ مصرف کنترل شده است.
☐ نتایج آزمایشها ثبت شدهاند.
☐ تست کشش در صورت نیاز انجام شده است.
چگونه کیفیت کاشت میلگرد را بالا ببریم؟
سه مرحله بیشترین اهمیت را دارند:
۱. طراحی صحیح
۲. آمادهسازی و تمیزکاری صحیح سوراخ
۳. تزریق و نصب صحیح چسب
حتی اگر بهترین چسب بازار استفاده شود، اجرای ضعیف میتواند عملکرد اتصال را کاهش دهد.
آیا میتوان کاشت میلگرد را در هر شرایطی انجام داد؟
خیر.
قبل از اجرا باید شرایط زیر بررسی شوند:
- دما
- رطوبت
- وضعیت بتن
- وجود ترک
- دسترسی
- وضعیت آرماتورهای موجود
- شرایط سوراخ
- نوع چسب
همچنین باید دستورالعمل محصول برای محدوده دمایی و شرایط رطوبتی بررسی شود.
جمعبندی
کاشت میلگرد یک عملیات ساده کارگاهی نیست؛ در صورتی که میلگرد کاشتهشده نقش سازهای داشته باشد، یک اتصال مهندسیشده است.
عملکرد این اتصال به مجموعهای از عوامل وابسته است:
طراحی صحیح + انتخاب سیستم مناسب + سوراخکاری صحیح + تمیزکاری کامل + تزریق مناسب + نصب صحیح میلگرد + رعایت زمان گیرش + کنترل کیفیت
هیچکدام از این مراحل را نمیتوان حذف کرد.
بهخصوص سه تصور رایج زیر میتواند باعث اجرای نامناسب شود:
«هر اپوکسی برای کاشت میلگرد مناسب است.»
«هرچه عمق کاشت بیشتر باشد بهتر است.»
«اگر چسب داخل سوراخ ریخته شود، اتصال حتماً درست است.»
هر سه مورد میتوانند اشتباه باشند.
در پروژههای سازهای، ابتدا باید نیاز اتصال مشخص شود، سپس ظرفیت لازم و جزئیات کاشت طراحی شود و در ادامه چسب و روش اجرای متناسب با آن انتخاب شود.
سوالات متداول درباره کاشت میلگرد
عمق کاشت میلگرد چقدر است؟
عمق کاشت به قطر میلگرد، بار، مقاومت بتن، نوع چسب، فاصله از لبه و جزئیات اتصال بستگی دارد و عدد ثابتی ندارد.
قطر سوراخ کاشت میلگرد چقدر باشد؟
براساس قطر میلگرد و دستورالعمل سیستم چسب تعیین میشود.
آیا هر چسب اپوکسی برای کاشت میلگرد مناسب است؟
خیر. چسب باید برای کاربرد کاشت میلگرد و شرایط موردنظر مناسب و دارای مشخصات فنی معتبر باشد.
زمان گیرش چسب کاشت میلگرد چقدر است؟
به نوع چسب و دمای محیط و بتن بستگی دارد و باید از جدول فنی همان محصول تعیین شود.
آیا کاشت میلگرد در بتن ترکدار امکانپذیر است؟
در برخی سیستمها بله، اما باید سیستم مورد استفاده برای بتن ترکدار تأیید شده باشد.
آیا سوراخ کاشت میلگرد باید کاملاً تمیز شود؟
بله. تمیزکاری یکی از مهمترین مراحل اجرای اتصال است.
آیا میتوان نزدیک میلگرد موجود کاشت انجام داد؟
ابتدا باید محل آرماتورهای موجود اسکن شود و سپس امکان اجرای کاشت در محل موردنظر بررسی شود.
آیا تست کشش کاشت میلگرد لازم است؟
بسته به اهمیت اتصال و مشخصات پروژه ممکن است لازم باشد.
آیا عمق بیشتر همیشه باعث اتصال قویتر میشود؟
خیر. ظرفیت اتصال به حالت شکست حاکم و سایر پارامترهای طراحی بستگی دارد.
چسب کاشت میلگرد دو جزئی بهتر است یا سه جزئی؟
هیچکدام ذاتاً بهتر نیستند. عملکرد سیستم به فرمولاسیون، تأییدیه، شرایط اجرا و کاربرد بستگی دارد.
قبل از کاشت میلگرد، اتصال را درست طراحی کنید
اگر قرار است میلگرد کاشتهشده بخشی از اتصال سازهای، مقاومسازی، ژاکت بتنی، توسعه تیر و دال یا اجرای عضو جدید باشد، انتخاب عمق کاشت و چسب نباید صرفاً براساس تجربه کارگاهی انجام شود.
گروه کلینیک بتن ایران با ارائه خدمات ارزیابی بتن و سازه، اسکن آرماتور، طراحی و اجرای کاشت میلگرد، انتخاب سیستم چسب و کنترل کیفیت اتصال میتواند در تعیین روش مناسب و اجرای اصولی پروژه به شما کمک کند.
قبل از سوراخکاری، ابتدا محل، عمق، چسب و جزئیات اتصال را مشخص کنید.
کاشت صحیح میلگرد از طراحی صحیح اتصال شروع میشود.
مطالب مرتبط
راهنمای جامع ارزیابی و مقاوم سازی تیر بتنی
راهنمای جامع ارزیابی و مقاوم سازی ستون بتنی
راهنمای جامع مقاوم سازی فونداسیون
راهنمای جامع تعمیرات و بهسازی سازه
راهنمای کامل ارزیابی سازه بتنی
محصولات مرتبط
