مقاوم‌سازی دال و سقف بتنی؛ راهنمای جامع تشخیص، انتخاب روش و اجرای اصولی

زمان مطالعه: حدود ۳۰ دقیقه

مقاوم‌سازی دال و سقف بتنی یکی از موضوعات مهم در ارزیابی و بهسازی سازه‌های بتن‌آرمه است. ترک‌های سقف، خیز بیش از حد، افزایش بارگذاری، خوردگی آرماتورها، کاهش مقاومت بتن، ضعف در برابر برش پانچ، تغییر کاربری ساختمان یا آسیب‌های ناشی از زلزله می‌توانند باعث شوند ظرفیت موجود دال برای شرایط فعلی یا آینده کافی نباشد.

اما مشاهده ترک در سقف یا دال به‌تنهایی به معنی نیاز به مقاوم‌سازی نیست.

برای مثال، یک ترک سطحی ناشی از جمع‌شدگی بتن ممکن است فقط به ترمیم نیاز داشته باشد؛ در حالی که خیز بیش از حد، ترک‌های سازه‌ای، کاهش ظرفیت خمشی یا ضعف در برابر پانچ می‌تواند به یک راهکار مقاوم‌سازی مهندسی نیاز داشته باشد.

بنابراین فرآیند درست این است:

مشاهده مشکل ← ارزیابی ← تشخیص علت ← انجام آزمایش‌های لازم ← تعیین ظرفیت موجود ← تعیین نیاز سازه ← طراحی مقاوم‌سازی ← انتخاب روش ← اجرا و کنترل کیفیت

این رویکرد با فلسفه ارزیابی و بهسازی سازه‌های بتنی موجود در ACI CODE-562-25 نیز هم‌راستا است؛ این کد برای ارزیابی آسیب و فرسودگی و طراحی راهکار مناسب برای تعمیر و بهسازی سازه‌های بتن‌آرمه موجود تدوین شده است.

در این مقاله، مقاوم‌سازی دال و سقف بتنی را از مرحله تشخیص علائم و آزمایش‌های لازم تا انتخاب روش، مقاوم‌سازی با FRP، تقویت خمشی، تقویت برشی، برش پانچ، ژاکت و روش‌های دیگر، مراحل اجرا، کنترل کیفیت، خطاهای رایج، هزینه و سؤالات متداول بررسی می‌کنیم.

دال بتنی چیست و چه تفاوتی با سقف بتنی دارد؟

دال بتنی یکی از اجزای باربر افقی سازه است که بارهای وارد بر کف را دریافت و به تیرها، دیوارها، ستون‌ها یا سایر تکیه‌گاه‌ها منتقل می‌کند.

در ساختمان‌ها، واژه «سقف بتنی» در بسیاری از جستجوهای عمومی به خود دال یا مجموعه سیستم سقف اشاره دارد؛ اما از نظر مهندسی باید بین نوع سیستم سازه‌ای تفاوت قائل شد.

برای مثال ممکن است با موارد زیر روبه‌رو باشیم:

دال یک‌طرفه
دال دوطرفه
دال تخت
دال مجوف
سیستم تیر و دال
سقف‌های دارای تیرچه و اجزای پرکننده
دال‌های روی زمین که رفتار متفاوتی دارند

بنابراین روش مقاوم‌سازی باید براساس نوع واقعی سیستم سقف و مسیر انتقال بار انتخاب شود.

چه زمانی دال یا سقف بتنی به مقاوم‌سازی نیاز دارد؟

مهم‌ترین شرایطی که می‌توانند نیاز به ارزیابی مقاوم‌سازی را ایجاد کنند عبارت‌اند از:

افزایش بارگذاری
تغییر کاربری
اضافه شدن تجهیزات سنگین
تغییر در تیغه‌بندی‌ها یا اجزای معماری مؤثر بر بار
خیز بیش از حد
ترک‌های سازه‌ای
خوردگی آرماتور
کاهش مقاومت بتن
آسیب ناشی از آتش‌سوزی
آسیب ناشی از زلزله
خطاهای اجرایی
کمبود آرماتور
ضعف در ناحیه اتصال دال و ستون
ضعف در برابر برش پانچ
کاهش ظرفیت به‌دلیل خوردگی یا تخریب

نکته مهم

قدیمی بودن سقف به‌تنهایی دلیل مقاوم‌سازی نیست.

همچنین وجود ترک نیز به‌تنهایی دلیل اجرای FRP یا ژاکت نیست.

ابتدا باید علت و میزان اهمیت آسیب مشخص شود.

از کجا بفهمیم سقف بتنی ضعیف شده است؟

کاربر معمولاً با یک علامت ساده مواجه می‌شود:

«روی سقف ترک افتاده است.»

یا:

«سقف شکم داده است.»

اما برای تشخیص باید علائم را کنار یکدیگر قرار داد.

مهم‌ترین نشانه‌ها عبارت‌اند از:

ترک‌های قابل توجه
ترک‌های متمرکز در اطراف ستون
ترک‌های زیرین دال
ترک‌های شعاعی یا مورب در اطراف ستون
خیز زیاد
تغییر شکل
پوسته‌شدن بتن
نمایان شدن میلگرد
زنگ‌زدگی آرماتورها
لکه‌های رطوبت
جداشدگی بتن
کاهش ضخامت مؤثر
آسیب ناشی از ضربه یا آتش

ترک سقف بتنی چه زمانی خطرناک است؟

این سؤال یکی از پرتکرارترین سؤالات کاربران است.

پاسخ این است:

نوع، محل، جهت، عرض، عمق و علت ترک اهمیت دارد؛ نه فقط وجود ترک.

هنگام مشاهده ترک باید مشخص شود:

ترک در کدام قسمت سقف قرار دارد؟
در بالای دال است یا زیر دال؟
نزدیک ستون است یا وسط دهانه؟
در امتداد آرماتورهاست؟
شعاعی است؟
مورب است؟
عرض آن چقدر است؟
عمق آن چقدر است؟
آیا در طول زمان بیشتر شده است؟
آیا بتن اطراف آن پوسته‌شده است؟

این اطلاعات می‌توانند مسیر بررسی را مشخص کنند.

ترک زیر دال بتنی معمولاً نشانه چیست؟

ترک در سطح زیرین دال می‌تواند دلایل متعددی داشته باشد.

در دال‌هایی که تحت خمش هستند، ترک‌های کششی ممکن است در ناحیه کششی عضو ایجاد شوند.

اما ترک زیر دال می‌تواند ناشی از:

خمش
جمع‌شدگی
تغییرات حرارتی
خوردگی میلگرد
خیز
اجرای نامناسب
نشست
یا عوامل دیگر

نیز باشد.

بنابراین صرفاً از روی محل ترک نمی‌توان علت را با قطعیت تعیین کرد.

ترک اطراف ستون در دال تخت چه اهمیتی دارد؟

در دال‌های تخت، ناحیه اتصال دال به ستون از نظر انتقال بار اهمیت ویژه‌ای دارد.

ترک‌های اطراف ستون، به‌خصوص ترک‌هایی که به شکل شعاعی یا مورب ظاهر می‌شوند، می‌توانند نیازمند بررسی برش پانچ باشند.

این موضوع اهمیت زیادی دارد زیرا پانچ می‌تواند به‌صورت موضعی در اطراف ستون اتفاق بیفتد و رفتار آن با ترک‌های خمشی معمولی متفاوت است.

بنابراین در دال تخت:

ترک نزدیک ستون را نباید صرفاً یک ترک معمولی سقف در نظر گرفت.

برش پانچ چیست و چرا در مقاوم‌سازی دال مهم است؟

برش پانچ نوعی شکست موضعی در اطراف ناحیه اتصال دال و ستون است که در آن نیروهای متمرکز می‌توانند باعث ایجاد گسیختگی برشی در اطراف ستون شوند.

این موضوع به‌خصوص در:

دال‌های تخت
دال‌های بدون تیر
محل ستون‌ها
نواحی دارای بار متمرکز

اهمیت دارد.

اگر ظرفیت پانچ کافی نباشد، صرفاً اضافه کردن آرماتور خمشی در سطح دال ممکن است مشکل را حل نکند.

به همین دلیل، در پروژه‌های مقاوم‌سازی دال باید ظرفیت خمشی و ظرفیت برشی/پانچ به‌صورت جداگانه بررسی شوند.

آیا ترک‌های شعاعی اطراف ستون خطرناک هستند؟

ممکن است اهمیت سازه‌ای داشته باشند.

در دال تخت، ترک‌های اطراف ستون باید از نظر:

محل دقیق
الگوی ترک
عرض
عمق
میزان توسعه ترک
بارگذاری
وضعیت آرماتورها

بررسی شوند.

در صورت وجود علائم مشکوک به پانچ، باید ظرفیت ناحیه اتصال دال و ستون به‌صورت مهندسی بررسی شود.

خیز سقف بتنی چه زمانی مهم است؟

خیز دال می‌تواند ناشی از:

بارگذاری زیاد
کاهش سختی
ضعف مقطع
ترک‌خوردگی
خزش و جمع‌شدگی
آسیب بتن
خوردگی آرماتورها
تغییر سیستم باربری
اجرای نادرست

باشد.

برای تشخیص، فقط اندازه خیز کافی نیست.

باید مشخص شود:

خیز چه زمانی ایجاد شده و آیا در حال افزایش است یا خیر؟

همچنین باید وضعیت بارگذاری و ترک‌خوردگی دال بررسی شود.

آیا هر سقف شکم‌داده نیاز به مقاوم‌سازی دارد؟

خیر.

خیز باید از نظر:

مقدار
روند تغییرات
علت
شرایط بارگذاری
ظرفیت سازه‌ای

ارزیابی شود.

اگر مشکل ناشی از کاهش ظرفیت سازه‌ای باشد، مقاوم‌سازی ممکن است بخشی از راهکار باشد.

اما اگر علت خیز مثلاً ناشی از رفتار بلندمدت یا تغییرشکل غیرسازه‌ای باشد، راهکار می‌تواند متفاوت باشد.

عرض و عمق ترک در دال چگونه اندازه‌گیری می‌شود؟

مانند تیر و ستون، برای ترک‌های مهم بهتر است فقط به توصیف کیفی اکتفا نشود.

عرض ترک را می‌توان با:

گیج ترک
میکروسکوپ ترک
تجهیزات دیجیتال

اندازه‌گیری کرد.

در صورت نیاز، عمق ترک نیز با روش‌های مناسب، از جمله روش‌های اولتراسونیک، ارزیابی می‌شود.

برای هر ترک بهتر است موارد زیر ثبت شوند:

شماره ترک
محل
جهت
طول
عرض
عمق
وضعیت رطوبت
وضعیت خوردگی
تاریخ اندازه‌گیری

در صورت اهمیت، پایش دوره‌ای ترک نیز انجام می‌شود.

قبل از مقاوم‌سازی دال چه آزمایش‌هایی باید انجام شود؟

برنامه آزمایش باید براساس مشکل انتخاب شود.

ممکن است شامل موارد زیر باشد:

بازدید و برداشت آسیب
اندازه‌گیری عرض ترک
بررسی عمق ترک
اسکن آرماتور
بررسی ضخامت دال
چکش اشمیت
UPV
کرگیری در صورت نیاز
Pull-Off برای ارزیابی بستر در سیستم‌های چسبی
بررسی کربناسیون
بررسی کلراید
Half-Cell در صورت احتمال خوردگی

اما نکته مهم این است که هیچ لیست ثابتی برای همه پروژه‌ها وجود ندارد.

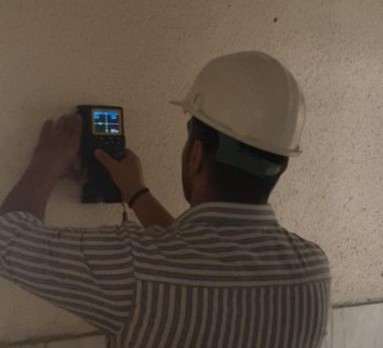

اسکن آرماتور دال چرا مهم است؟

در دال، دانستن محل و جهت آرماتورها برای تصمیم‌گیری درباره مقاوم‌سازی اهمیت بسیار زیادی دارد.

اسکن می‌تواند به تعیین:

موقعیت میلگردهای اصلی
جهت آرماتورها
فاصله میلگردها
پوشش بتن
در برخی تجهیزات، برآورد قطر

کمک کند.

این موضوع قبل از:

سوراخ‌کاری
کاشت میلگرد
نصب انکر
اجرای برخی سیستم‌های NSM
برخی روش‌های مقاوم‌سازی

بسیار مهم است.

آیا کرگیری دال لازم است؟

همیشه خیر.

کرگیری زمانی مطرح می‌شود که اطلاعات موردنیاز از روش‌های غیرمخرب و مدارک موجود به دست نیامده باشد یا نیاز به تعیین مستقیم‌تر مقاومت بتن وجود داشته باشد.

در دال‌های نازک یا نواحی با آرماتور متراکم، محل نمونه‌برداری باید با دقت انتخاب شود.

روش‌های مقاوم‌سازی دال و سقف بتنی چیست؟

روش مناسب کاملاً به نوع ضعف بستگی دارد.

مهم‌ترین گزینه‌ها شامل:

مقاوم‌سازی با FRP
تقویت موضعی اطراف ستون
سیستم‌های تقویت برشی یا پانچ
افزایش ضخامت و ژاکت بتنی
اضافه کردن آرماتور
سیستم NSM
ورق یا المان‌های فولادی
پیش‌تنیدگی خارجی در شرایط خاص
ترکیب چند روش

است.

مقاوم‌سازی دال با FRP چگونه انجام می‌شود؟

FRP یکی از گزینه‌های مهم برای تقویت دال‌های بتن‌آرمه است.

بسته به طراحی، FRP می‌تواند برای تقویت:

خمشی
برخی ضعف‌های برشی
برخی نواحی بحرانی اطراف ستون
یا بهبود رفتار عضو در شرایط مشخص

به کار رود.

اما آرایش FRP برای دال یک نسخه ثابت ندارد.

محل، جهت، تعداد لایه، عرض نوار، طول ناحیه تقویت و جزئیات اتصال باید براساس طراحی مشخص شوند.

مقاوم‌سازی خمشی دال با FRP

در تقویت خمشی، FRP در ناحیه‌ای قرار می‌گیرد که برای افزایش ظرفیت کششی موردنیاز است.

اما محل آن بسته به:

نوع تکیه‌گاه
نوع دال
شرایط بارگذاری
مثبت یا منفی بودن لنگر

متفاوت است.

در یک دال، ممکن است یک ناحیه در وسط دهانه نیازمند تقویت باشد و در ناحیه دیگری روی تکیه‌گاه‌ها تقویت موردنیاز باشد.

بنابراین نمی‌توان گفت:

«FRP همیشه باید زیر سقف چسبانده شود.»

این یکی از اشتباهات رایج در توضیح مقاوم‌سازی دال است.

مقاوم‌سازی دال تخت با FRP چگونه انجام می‌شود؟

در دال تخت، علاوه بر خمش، برش پانچ اطراف ستون می‌تواند مسئله اصلی باشد.

در این شرایط، طراحی باید نشان دهد که مشکل اصلی:

ظرفیت خمشی،
پانچ،
یا هر دو

است.

برای تقویت پانچ، آرایش سیستم تقویتی باید براساس هندسه اتصال دال و ستون طراحی شود و ممکن است با تقویت خمشی معمولی تفاوت داشته باشد.

آیا FRP مشکل برش پانچ را حل می‌کند؟

در برخی پروژه‌ها می‌توان از سیستم‌های FRP برای بهبود ظرفیت برشی یا پانچ استفاده کرد، اما این موضوع کاملاً وابسته به طراحی و جزئیات اتصال است.

صرف چسباندن نوار FRP در اطراف ستون را نمی‌توان معادل یک راهکار استاندارد و تضمین‌شده برای رفع مشکل پانچ دانست.

مقاوم‌سازی برشی دال با FRP

اگر مشکل اصلی برشی باشد، سیستم FRP باید برای انتقال نیروهای مرتبط با رفتار برشی طراحی شود.

جزئیات می‌تواند با تقویت خمشی متفاوت باشد.

به همین دلیل:

جهت الیاف باید تابع مکانیزم مقاومتی موردنظر باشد، نه صرفاً سهولت اجرا.

چند لایه FRP برای مقاوم‌سازی دال لازم است؟

عدد ثابتی وجود ندارد.

تعداد لایه‌ها به عواملی مانند:

ابعاد دال
ضخامت دال
آرماتور موجود
مقاومت بتن
بارگذاری
ظرفیت موجود
ظرفیت موردنیاز
نوع FRP
مشخصات مکانیکی سیستم
طول مهاری
وضعیت بستر بتن

وابسته است.

بنابراین نمی‌توان برای تمام سقف‌ها یک عدد ثابت اعلام کرد.

آیا هرچه تعداد لایه FRP بیشتر باشد بهتر است؟

خیر.

افزایش لایه‌ها بدون محاسبه می‌تواند باعث شود:

انتقال نیرو به بستر کافی نباشد،
جداشدگی کنترل‌کننده شود،
هزینه افزایش پیدا کند،
جزئیات اتصال پیچیده‌تر شوند.

بنابراین تعداد لایه باید براساس طراحی تعیین شود.

آیا اجرای FRP زیر سقف نیاز به آماده‌سازی سطح دارد؟

بله، و آماده‌سازی سطح یکی از مهم‌ترین مراحل است.

قبل از اجرا باید:

بتن سست حذف شود،
پوشش‌های نامناسب برداشته شوند،
گردوغبار و چربی پاک شوند،
ترک‌ها تعیین تکلیف شوند،
کرموشدگی‌ها ترمیم شوند،
سطح برای چسبندگی آماده شود.

اگر بستر ضعیف باشد، بهترین الیاف نیز نمی‌توانند عملکرد مورد انتظار را ایجاد کنند.

آیا می‌توان FRP را روی سقف ترک‌خورده اجرا کرد؟

در شرایط مناسب ممکن است، اما علت ترک باید ابتدا مشخص شود.

اگر ترک ناشی از:

جمع‌شدگی
خوردگی
خمش
برش
پانچ
نشست
آسیب زلزله

باشد، راهکار برخورد با آن متفاوت خواهد بود.

بنابراین FRP نباید صرفاً برای پنهان کردن ترک اجرا شود.

اگر میلگرد دال خورده باشد چه باید کرد؟

در صورت وجود خوردگی، ابتدا باید:

بتن آسیب‌دیده برداشته شود.
وضعیت میلگرد بررسی شود.
میزان خوردگی مشخص شود.
علت خوردگی بررسی شود.
آرماتور مطابق طرح تعمیر اصلاح شود.
بتن ترمیم شود.
ظرفیت باقی‌مانده دال ارزیابی شود.
در صورت نیاز مقاوم‌سازی اجرا شود.

اجرای مستقیم FRP روی بتن جداشده و میلگرد آسیب‌دیده راهکار کامل محسوب نمی‌شود.

آیا مقاوم‌سازی سقف بدون افزایش ضخامت امکان‌پذیر است؟

در برخی شرایط بله.

یکی از مزایای روش‌هایی مانند FRP و برخی سیستم‌های تقویت خارجی، امکان افزایش ظرفیت بدون افزایش محسوس ضخامت عضو است.

این ویژگی در فضاهایی که ارتفاع مفید و معماری اهمیت دارند، می‌تواند مهم باشد.

ژاکت بتنی دال چیست؟

در ژاکت بتنی یا افزایش ضخامت مقطع، با اضافه کردن بتن و آرماتور جدید، سطح مقطع و در نتیجه ظرفیت عضو افزایش پیدا می‌کند.

این روش ممکن است در شرایطی مناسب باشد که:

افزایش قابل توجه ظرفیت موردنیاز است،
نیاز به اصلاح مقطع وجود دارد،
محدودیت افزایش ضخامت قابل قبول است.

اما معمولاً:

وزن سازه را افزایش می‌دهد،
ضخامت سقف را زیاد می‌کند،
نیازمند قالب‌بندی یا عملیات اجرایی بیشتر است.

افزایش ضخامت دال همیشه راهکار مناسبی است؟

خیر.

افزایش ضخامت یعنی افزایش وزن مرده و این موضوع خود می‌تواند بار بیشتری به:

تیرها
ستون‌ها
دیوارها
فونداسیون

اعمال کند.

بنابراین قبل از افزایش ضخامت دال باید اثر آن بر کل سیستم سازه‌ای بررسی شود.

این مسئله یکی از دلایل مهمی است که در برخی پروژه‌ها روش‌های سبک‌تر مانند FRP مورد توجه قرار می‌گیرند.

آیا می‌توان از ورق فولادی برای مقاوم‌سازی دال استفاده کرد؟

در برخی شرایط، بله.

ورق یا مقاطع فولادی می‌توانند برای تقویت موضعی یا افزایش ظرفیت مورد استفاده قرار گیرند، اما وزن، خوردگی، جزئیات اتصال و اجرای آن‌ها باید بررسی شود.

در بسیاری از پروژه‌هایی که کاهش وزن اضافه اهمیت دارد، گزینه‌های FRP نیز بررسی می‌شوند.

مقاوم‌سازی سقف در برابر افزایش بار چگونه انجام می‌شود؟

فرض کنید ساختمان تغییر کاربری داده یا تجهیزاتی روی سقف نصب شده است.

در این شرایط باید ابتدا مشخص شود:

بار قبلی چقدر بوده؟
بار جدید چقدر است؟
ظرفیت موجود دال چقدر است؟
کدام ناحیه دال بحرانی شده است؟
آیا تیرها نیز ظرفیت کافی دارند؟
آیا ستون‌ها و فونداسیون می‌توانند بار اضافی را تحمل کنند؟

ممکن است بعد از تحلیل مشخص شود فقط دال نیاز به تقویت ندارد و باید بخش‌های دیگری از سازه نیز بررسی شوند.

مقاوم‌سازی دال برای تحمل بار تجهیزات سنگین

قرار دادن تجهیزاتی مانند:

مخازن
دستگاه‌های صنعتی
تجهیزات مکانیکی
ماشین‌آلات
مخازن آب

می‌تواند بارگذاری موضعی ایجاد کند.

این بارها ممکن است باعث شوند:

خمش موضعی
برش
پانچ
تغییر شکل

اهمیت بیشتری پیدا کنند.

بنابراین قبل از اجرای تجهیزات سنگین، ظرفیت واقعی سقف باید بررسی شود.

مقاوم‌سازی سقف برای تغییر کاربری ساختمان

تغییر کاربری ممکن است بارهای واردشده به سقف را تغییر دهد.

برای مثال تبدیل:

فضای اداری به انبار
فضای مسکونی به کارگاه
پارکینگ به فضای دارای تجهیزات
سقف معمولی به فضای دارای تجهیزات مکانیکی

می‌تواند نیاز سازه‌ای را افزایش دهد.

بنابراین ابتدا باید بارگذاری جدید تعیین و سپس ظرفیت موجود بررسی شود.

کنترل کیفیت اجرای FRP روی دال چگونه انجام می‌شود؟

کنترل کیفیت باید از قبل از اجرا شروع شود.

کنترل قبل از اجرا

بررسی سطح بتن
کنترل ترک‌ها
کنترل مقاومت بتن در صورت نیاز
اسکن آرماتورها
بررسی رطوبت
کنترل مصالح
کنترل نوع FRP
کنترل رزین

کنترل حین اجرا

نسبت اختلاط رزین
جهت الیاف
تعداد لایه
عرض نوار
همپوشانی
میزان رزین
اشباع
حذف حباب
عدم وجود چین‌خوردگی

کنترل پس از اجرا

بررسی ظاهری
بررسی جداشدگی
بررسی حباب
بررسی نقص سطحی
Pull-Off در صورت پیش‌بینی در برنامه کنترل کیفیت
مستندسازی

مهم‌ترین اشتباهات مقاوم‌سازی سقف با FRP

اجرای FRP بدون ارزیابی

انتخاب تعداد لایه بدون طراحی

اجرای FRP فقط برای پوشاندن ترک

بی‌توجهی به برش پانچ

اجرای تقویت خمشی بدون بررسی برش

اجرای FRP روی بتن ضعیف

عدم آماده‌سازی سطح

عدم بررسی آرماتورها

وجود حباب

استفاده از رزین نامناسب

عدم رعایت همپوشانی

بی‌توجهی به شرایط محیطی

عدم کنترل کیفیت

چرا آماده‌سازی سطح دال مهم است؟

سیستم‌های FRP از طریق اتصال به بتن عملکرد خود را نشان می‌دهند.

اگر بستر:

ضعیف،
آلوده،
ترک‌خورده،
جداشونده،
یا نامناسب

باشد، ممکن است جداشدگی سیستم به‌جای رسیدن FRP به ظرفیت طراحی رخ دهد.

به همین دلیل آماده‌سازی سطح باید بخشی از طراحی و اجرای سیستم تلقی شود، نه یک مرحله فرعی.

آیا دال ترک‌خورده را می‌توان فقط تزریق اپوکسی کرد؟

گاهی تزریق ترک می‌تواند روش مناسب ترمیم باشد، اما فقط زمانی که علت ترک و هدف ترمیم مشخص باشد.

اگر ترک ناشی از کمبود ظرفیت خمشی یا برشی باشد، تزریق به‌تنهایی ظرفیت عضو را به اندازه موردنیاز افزایش نمی‌دهد.

بنابراین:

ترمیم ترک ≠ مقاوم‌سازی دال

ممکن است هر دو لازم باشند.

آیا مقاوم‌سازی یک ناحیه از سقف کافی است؟

بستگی دارد.

اگر آسیب و کمبود ظرفیت کاملاً موضعی باشد، تقویت موضعی می‌تواند کافی باشد.

اما اگر مشکل ناشی از:

افزایش کلی بار
ضعف سیستم سازه‌ای
کاهش ظرفیت گسترده
خطاهای ساختاری

باشد، مقاوم‌سازی موضعی ممکن است کافی نباشد.

هزینه مقاوم‌سازی دال و سقف بتنی چقدر است؟

قیمت به عوامل زیادی بستگی دارد:

مساحت سقف
نوع دال
نوع مقاوم‌سازی
تعداد لایه‌های FRP
نوع الیاف
میزان ترمیم بتن
تعداد نواحی تقویت
ارتفاع اجرا
دسترسی به زیر سقف
نیاز به داربست
وضعیت بتن
تعداد ستون‌ها و نواحی پانچ
نیاز به آزمایش
جزئیات اجرایی

بنابراین قیمت «هر مترمربع» به تنهایی برای تمام پروژه‌ها معیار دقیقی نیست.

آیا FRP اقتصادی‌تر از ژاکت بتنی است؟

در بسیاری از پروژه‌ها، FRP به‌دلیل وزن کم، سرعت اجرای بالا و عدم افزایش قابل توجه ابعاد می‌تواند از نظر اجرایی جذاب باشد.

اما مقایسه اقتصادی واقعی باید موارد زیر را نیز در نظر بگیرد:

مصالح
آماده‌سازی سطح
ترمیم
دسترسی
داربست
زمان اجرا
محدودیت بهره‌برداری
طراحی
کنترل کیفیت

بنابراین قیمت ارزان‌تر مصالح لزوماً به معنی روش اقتصادی‌تر نیست.

چه زمانی مقاوم‌سازی دال با FRP انتخاب مناسبی نیست؟

FRP همیشه بهترین گزینه نیست.

ممکن است شرایط زیر باعث شوند روش دیگری مناسب‌تر باشد:

بتن بستر بسیار ضعیف
آسیب گسترده
نیاز به افزایش بسیار زیاد ظرفیت
مشکلات جدی پانچ
عدم امکان تأمین جزئیات اتصال
شرایط محیطی نامناسب
نیاز به افزایش شدید ضخامت یا سختی

در این شرایط باید سایر روش‌ها نیز بررسی شوند.

چک‌لیست ارزیابی دال و سقف قبل از مقاوم‌سازی

اطلاعات اولیه

نوع سیستم سقف مشخص شده است.
نقشه‌های موجود بررسی شده‌اند.
بارگذاری فعلی مشخص شده است.
تغییر کاربری بررسی شده است.
بارگذاری جدید در صورت وجود مشخص شده است.

بررسی ظاهری

ترک‌ها ثبت شده‌اند.
عرض ترک‌ها اندازه‌گیری شده است.
عمق ترک در موارد لازم بررسی شده است.
خیز دال بررسی شده است.
پوسته‌شدن بتن ثبت شده است.
خوردگی میلگرد بررسی شده است.
آثار رطوبت ثبت شده است.
نواحی اطراف ستون بررسی شده‌اند.

آزمایش و برداشت

اسکن آرماتورها انجام شده است.
پوشش بتن بررسی شده است.
ضخامت دال کنترل شده است.
اشمیت در صورت نیاز انجام شده است.
UPV در صورت نیاز انجام شده است.
کربناسیون در صورت نیاز بررسی شده است.
کلراید در شرایط مرتبط بررسی شده است.
Half-Cell در صورت نیاز انجام شده است.
Pull-Off در صورت نیاز انجام شده است.
مغزه‌گیری در صورت نیاز انجام شده است.

تحلیل و طراحی

ظرفیت خمشی بررسی شده است.
ظرفیت برشی بررسی شده است.
برش پانچ بررسی شده است.
وضعیت تکیه‌گاه‌ها بررسی شده است.
روش مقاوم‌سازی انتخاب شده است.
جزئیات اجرایی تهیه شده است.
برنامه کنترل کیفیت تدوین شده است.

مسیر درست تصمیم‌گیری برای سقف آسیب‌دیده

اگر سقف ترک دارد:

← نوع، محل، عرض و علت ترک بررسی شود.

اگر خیز دارد:

← مقدار، روند تغییرات و علت خیز بررسی شود.

اگر ترک نزدیک ستون دال تخت است:

← برش پانچ و وضعیت اتصال دال به ستون بررسی شود.

اگر میلگردها زنگ زده‌اند:

← علت خوردگی و میزان آسیب بررسی شود.

اگر بار سقف افزایش پیدا کرده است:

← ظرفیت فعلی و بار جدید مقایسه شود.

اگر ظرفیت خمشی کم است:

← تقویت خمشی طراحی شود.

اگر ظرفیت برشی یا پانچ کم است:

← روش مناسب تقویت برشی/پانچ بررسی شود.

اگر FRP انتخاب شد:

← سطح، رزین، الیاف، تعداد لایه و جزئیات اجرا براساس طراحی کنترل شوند.

جمع‌بندی نهایی

مقاوم‌سازی دال و سقف بتنی نباید با اجرای یک لایه FRP یا افزایش ضخامت سقف شروع شود.

ابتدا باید مشخص شود:

مشکل دقیقاً چیست؟

آیا مشکل ترک است؟

خیز است؟

کاهش مقاومت بتن است؟

خوردگی آرماتورهاست؟

افزایش بارگذاری است؟

ضعف خمشی است؟

ضعف برشی است؟

یا در دال تخت، مشکل اصلی برش پانچ در اطراف ستون است؟

پس از تشخیص، می‌توان روش مناسب را انتخاب کرد.

FRP در بسیاری از پروژه‌ها به دلیل وزن کم، ضخامت اندک و سرعت اجرای مناسب می‌تواند راهکار مؤثری باشد، اما عملکرد آن کاملاً به طراحی، کیفیت بستر، انتقال مناسب نیرو و اجرای صحیح وابسته است. در مورد سازه‌های موجود نیز ACI CODE-562-25 رویکرد ارزیابی، تحلیل، طراحی تعمیر و بهسازی و کنترل اجرای راهکار را به‌عنوان چارچوب ارزیابی و بهسازی سازه‌های موجود مطرح می‌کند.

در نتیجه:

هر ترک سقف به معنی مقاوم‌سازی نیست.

هر خیز به معنی FRP نیست.

و هر مشکل دال تخت را نمی‌توان با تقویت خمشی حل کرد؛ برش پانچ باید جداگانه بررسی شود.

مسیر اصولی این است:

بازدید ← اندازه‌گیری ← آزمایش ← تشخیص ← تحلیل سازه ← طراحی ← انتخاب روش ← اجرا ← کنترل کیفیت

سوالات متداول درباره مقاوم‌سازی دال و سقف بتنی

آیا هر ترک سقف بتنی خطرناک است؟

خیر. محل، جهت، عرض، عمق، علت و روند تغییر ترک باید بررسی شود.

ترک زیر سقف بتنی چه زمانی خطرناک است؟

اگر همراه با خیز، افزایش عرض، آسیب بتن، خوردگی یا شواهد ضعف سازه‌ای باشد، اهمیت بیشتری پیدا می‌کند.

ترک اطراف ستون در دال تخت نشانه چیست؟

می‌تواند به مسائل مربوط به برش پانچ مرتبط باشد و باید از نظر سازه‌ای بررسی شود.

آیا سقف شکم‌داده نیاز به مقاوم‌سازی دارد؟

لزوماً نه. ابتدا باید مقدار و علت خیز مشخص شود.

آیا FRP برای مقاوم‌سازی دال مناسب است؟

در شرایط مناسب بله و می‌تواند برای برخی نیازهای خمشی و برشی طراحی شود.

چند لایه FRP برای مقاوم‌سازی دال لازم است؟

عدد ثابتی وجود ندارد و باید براساس محاسبات تعیین شود.

آیا هرچه FRP بیشتری روی سقف اجرا کنیم بهتر است؟

خیر. افزایش لایه بدون طراحی می‌تواند باعث مشکلات انتقال نیرو و جداشدگی شود.

آیا می‌توان FRP را روی سقف ترک‌خورده اجرا کرد؟

در شرایط مناسب بله، اما علت ترک باید مشخص و بستر مناسب آماده شود.

آیا می‌توان ترک سقف را فقط با اپوکسی ترمیم کرد؟

در برخی ترک‌ها ممکن است مناسب باشد، اما اگر علت ترک کمبود ظرفیت سازه‌ای باشد، تزریق به‌تنهایی جایگزین مقاوم‌سازی نیست.

آیا افزایش ضخامت دال روش مناسبی برای مقاوم‌سازی است؟

در برخی پروژه‌ها بله، اما افزایش وزن و اثر آن بر تیرها، ستون‌ها و فونداسیون باید بررسی شود.

FRP بهتر است یا ژاکت بتنی؟

به شرایط پروژه، میزان ضعف، محدودیت وزن و فضا و مقدار ظرفیت موردنیاز بستگی دارد.

آیا قبل از مقاوم‌سازی سقف باید آرماتورها اسکن شوند؟

در بسیاری از پروژه‌ها بله، به‌خصوص قبل از سوراخ‌کاری یا اجرای سیستم‌هایی که به اطلاعات آرماتور نیاز دارند.

آیا برای سقف باید مغزه‌گیری کرد؟

همیشه خیر؛ مغزه‌گیری زمانی مطرح می‌شود که اطلاعات موردنیاز از روش‌های غیرمخرب و مدارک موجود کافی نباشد.

آیا برش پانچ و خمش دال یک مشکل هستند؟

خیر. این دو مکانیسم متفاوت‌اند و باید جداگانه بررسی شوند.

هزینه مقاوم‌سازی سقف چقدر است؟

به نوع دال، روش تقویت، سطح اجرا، تعداد لایه‌ها، میزان ترمیم، دسترسی و جزئیات پروژه بستگی دارد.

قبل از مقاوم‌سازی سقف، مشکل واقعی دال را مشخص کنید

اگر سقف یا دال بتنی شما دچار ترک، خیز، خوردگی میلگرد، کاهش مقاومت، تغییر کاربری یا افزایش بارگذاری شده است، انتخاب روش مقاوم‌سازی بدون ارزیابی دقیق می‌تواند منجر به اجرای راهکار نامناسب شود.

گروه کلینیک بتن ایران خدمات ارزیابی سازه، آزمایش‌های غیرمخرب و نیمه‌مخرب بتن، اسکن آرماتورها، تشخیص آسیب، طراحی مقاوم‌سازی و اجرای سیستم‌های تقویتی مانند FRP را متناسب با شرایط پروژه ارائه می‌کند.

ابتدا وضعیت سقف را ارزیابی کنید؛ سپس مناسب‌ترین روش مقاوم‌سازی را انتخاب کنید.

مطالب مرتبط

راهنمای جامع مقاوم سازی ستون با الیاف CFRP

راهنمای جامع مقاوم سازی فونداسیون

راهنمای جامع کاشت میلگرد

راهنمای جامع تعمیرات و بهسازی سازه

راهنمای کامل ارزیابی سازه بتنی

محصولات مرتبط

الیاف کربن frp برند هایتکس
