مقاومسازی فونداسیون؛ راهنمای جامع تشخیص ضعف، ارزیابی، انتخاب روش و اجرای اصولی
مقاومسازی فونداسیون؛ راهنمای جامع تشخیص ضعف، ارزیابی، انتخاب روش و اجرای اصولی
زمان مطالعه: حدود ۳۰ دقیقه
فونداسیون یکی از مهمترین اجزای هر سازه است؛ زیرا تمام بارهای منتقلشده از ستونها و دیوارهای باربر را به زمین منتقل میکند. به همین دلیل، هرگونه ضعف در ظرفیت باربری، نشست، خوردگی، ترکخوردگی، آسیب بتن، تغییر شرایط خاک یا افزایش بار ساختمان میتواند عملکرد کل سازه را تحت تأثیر قرار دهد.
اما برخلاف بسیاری از اجزای سازهای، تشخیص مشکل فونداسیون همیشه از روی ظاهر آن امکانپذیر نیست. بخشی از فونداسیون زیر سطح زمین قرار دارد و ممکن است مشکل اصلی نه در خود بتن، بلکه در خاک، نشست، آب زیرزمینی، تغییر بارگذاری یا اندرکنش خاک و سازه باشد.
بنابراین اگر در یک ساختمان ترک مشاهده شده یا ستونها دچار تغییر شکل شدهاند، نباید بلافاصله نتیجه گرفت که فونداسیون باید ژاکت شود یا ابعاد آن افزایش پیدا کند.
ابتدا باید مشخص شود:
مشکل دقیقاً چیست؟
آیا فونداسیون ظرفیت کافی ندارد؟
آیا خاک دچار نشست شده است؟
آیا بار ساختمان افزایش یافته؟
آیا بتن یا آرماتور فونداسیون آسیب دیده؟
آیا مشکل از اتصال ستون به فونداسیون است؟
یا علت اصلی در بخش دیگری از سیستم سازهای قرار دارد؟
مقاومسازی فونداسیون یک تصمیم مستقل از سایر اجزای سازه نیست و باید با توجه به مسیر انتقال بار و شرایط ژئوتکنیکی و سازهای بررسی شود. در ارزیابی سازههای موجود نیز استانداردهایی مانند ACI CODE-562-25 بر ارزیابی وضعیت موجود، تشخیص آسیب و انتخاب راهکار مناسب تعمیر و بهسازی تأکید دارند. همچنین ASCE/SEI 41-23 ارزیابی و مقاومسازی لرزهای ساختمانهای موجود را شامل بررسی فونداسیون و مخاطرات ژئوتکنیکی میداند.
در این مقاله، مقاومسازی فونداسیون را از نشانههای ضعف و نشست تا آزمایشهای لازم، بررسی خاک، انتخاب روش، افزایش ابعاد پی، ژاکت بتنی، کاشت میلگرد، میکروپایل، بهسازی خاک، اجرای زیرسازی، کنترل کیفیت، هزینه و سؤالات متداول بررسی میکنیم.
مقاومسازی فونداسیون چیست؟
مقاومسازی فونداسیون مجموعه اقداماتی است که با هدف افزایش ظرفیت باربری، کاهش یا کنترل نشست، اصلاح عملکرد فونداسیون، جبران افزایش بار، بهبود رفتار لرزهای یا جبران آسیب و کاهش ظرفیت موجود انجام میشود.
بسته به نوع فونداسیون و علت ضعف، این عملیات میتواند شامل موارد زیر باشد:
-
افزایش ابعاد فونداسیون
-
ژاکت بتنی فونداسیون
-
اضافه کردن بتن و آرماتور
-
اتصال فونداسیون موجود به فونداسیون جدید
-
اجرای فونداسیون جدید در کنار فونداسیون موجود
-
زیرسازی یا Underpinning
-
اجرای میکروپایل
-
اضافه کردن شمع یا شمعهای کمکی
-
تقویت کلاهک شمع
-
بهسازی خاک
-
تزریق مصالح مناسب به خاک
-
کاهش یا توزیع مجدد بار
-
تقویت اتصال ستون و فونداسیون
-
روشهای ترکیبی
در برخی پروژهها ممکن است مشکل با تقویت خود فونداسیون برطرف شود و در پروژهای دیگر نیاز باشد خاک، فونداسیون و عضو بالاسری همزمان بررسی شوند.
آیا هر ترک ساختمان نشانه ضعف فونداسیون است؟
خیر.
یکی از اشتباهات رایج این است که هر ترک روی دیوار یا کف را به فونداسیون نسبت دهیم.
ترک ساختمان میتواند ناشی از:
-
نشست فونداسیون
-
تغییر شکل سازه
-
جمعشدگی
-
تغییرات حرارتی
-
خرابی مصالح
-
خوردگی
-
خطاهای اجرایی
-
زلزله
-
تغییرات بارگذاری
باشد.
حتی اگر ترک ناشی از نشست باشد، هنوز باید مشخص شود علت نشست چیست.
ممکن است:
-
خاک ضعیف باشد،
-
آب زیرزمینی تغییر کرده باشد،
-
نشتی آب باعث شستگی شده باشد،
-
بار ساختمان افزایش یافته باشد،
-
خاک دستی یا نامتراکم وجود داشته باشد،
-
یا فونداسیون از ابتدا متناسب با شرایط خاک طراحی نشده باشد.
بنابراین:
ترک ساختمان ≠ نیاز قطعی به مقاومسازی فونداسیون
از کجا بفهمیم فونداسیون ساختمان مشکل دارد؟
نشانههای احتمالی ضعف یا مشکل فونداسیون میتوانند شامل موارد زیر باشند:
-
ترکهای تکرارشونده در دیوارها
-
ترکهای مورب و گسترده
-
ترکهای پلهای در دیوارهای بنایی
-
تغییر تراز کف
-
نشست موضعی
-
کجشدن یا تغییر شکل ساختمان
-
تغییر شکل ستونها
-
باز شدن درزها
-
گیر کردن درها و پنجرهها
-
ترک در محل اتصال دیوار و سازه
-
ترک در اطراف ستونها
-
تغییرات غیرعادی تراز کف
-
نشست فونداسیون
-
آبشستگی یا تغییر شرایط خاک
-
خوردگی یا آسیب بتن فونداسیون
-
افزایش بار ساختمان
-
اضافه شدن طبقات
این علائم باید بهعنوان نشانه برای شروع ارزیابی تلقی شوند، نه بهعنوان تشخیص نهایی.
نشست فونداسیون چیست؟
نشست به پایین رفتن یا تغییر مکان فونداسیون نسبت به موقعیت اولیه گفته میشود.
نشست میتواند:
-
یکنواخت
-
موضعی
-
یا نامتقارن
باشد.
از نظر سازهای، در بسیاری از موارد نشست نامتقارن یا اختلاف نشست اهمیت بیشتری پیدا میکند، زیرا میتواند باعث ایجاد تغییر شکل و تنش اضافی در اجزای سازه شود.
نشست فونداسیون چرا اتفاق میافتد؟
علل متعددی میتوانند باعث نشست شوند، از جمله:
-
خاک با ظرفیت باربری نامناسب
-
تراکم ناکافی خاک
-
خاک دستی
-
تغییر رطوبت خاک
-
آبشستگی
-
نشست تدریجی خاک
-
بارگذاری بیش از مقدار پیشبینیشده
-
اضافه طبقه
-
تغییر کاربری
-
گودبرداری مجاور
-
تغییر سطح آب زیرزمینی
-
نشتی آب
-
خطا در طراحی فونداسیون
-
اجرای نامناسب
بنابراین درمان نشست بدون پیدا کردن علت آن ممکن است فقط مشکل را موقتاً پنهان کند.
نشست فونداسیون چه زمانی خطرناک است؟
این سؤال را نمیتوان با یک عدد ثابت پاسخ داد.
اهمیت نشست به مواردی مانند:
-
مقدار نشست
-
اختلاف نشست بین نقاط مختلف
-
سرعت ایجاد نشست
-
نوع سازه
-
سیستم باربر
-
حساسیت اجزای معماری
-
تغییر شکل اعضای سازهای
وابسته است.
ممکن است یک نشست نسبتاً محدود در یک ساختمان رفتار متفاوتی نسبت به همان مقدار تغییر شکل در سازهای دیگر ایجاد کند.
به همین دلیل، در ارزیابی فونداسیون باید روند و الگوی تغییر شکل نیز بررسی شود، نه فقط یک عدد منفرد.
آیا ترک مورب دیوار نشانه نشست فونداسیون است؟
ممکن است باشد، اما قطعی نیست.
ترکهای مورب در دیوارهای بنایی میتوانند در شرایطی با اختلاف تغییر شکل یا نشست مرتبط باشند، اما برای تشخیص باید:
-
محل ترک
-
جهت ترک
-
طول ترک
-
عرض ترک
-
وضعیت اعضای سازه
-
ترازها
-
سابقه تغییرات
بررسی شوند.
بنابراین نباید تنها بر اساس یک ترک، فونداسیون را تخریب یا مقاومسازی کرد.
آیا ترک ستون میتواند ناشی از مشکل فونداسیون باشد؟
بله، در برخی شرایط تغییر شکل یا جابهجایی فونداسیون میتواند بر رفتار ستونها اثر بگذارد.
اما ترک ستون میتواند دلایل بسیار دیگری نیز داشته باشد:
-
بارگذاری
-
ضعف خمشی
-
ضعف برشی
-
خوردگی
-
آسیب زلزله
-
مشکلات اجرایی
به همین دلیل باید مسیر انتقال بار از ستون تا فونداسیون و سپس خاک مورد بررسی قرار گیرد.
آیا قبل از مقاومسازی فونداسیون باید خاک هم بررسی شود؟
در بسیاری از پروژههای مربوط به ظرفیت یا نشست فونداسیون، بله.
این یکی از تفاوتهای مهم فونداسیون با تیر و ستون است.
برای تیر یا ستون ممکن است تمرکز اصلی روی بتن و آرماتور باشد؛ اما برای فونداسیون باید سیستم:
فونداسیون + خاک + بارگذاری
در نظر گرفته شود.
ارزیابی فونداسیونهای موجود نیز معمولاً نیازمند شناخت ظرفیت، وضعیت و شرایط بستر است. گزارشهای فنی FHWA درباره ارزیابی و استفاده مجدد فونداسیونهای موجود نیز موضوعاتی مانند یکپارچگی، ظرفیت باربری، دوام و شرایط موجود را از مسائل اصلی ارزیابی معرفی میکند.
چه آزمایشهایی قبل از مقاومسازی فونداسیون انجام میشود؟
نوع بررسی به مسئله پروژه بستگی دارد، اما ممکن است شامل موارد زیر باشد:
بررسی سازهای
-
بررسی نقشهها
-
برداشت ابعاد فونداسیون
-
بررسی ستونها
-
بررسی ترکها
-
بررسی تغییر شکل
-
بررسی بارگذاری
-
بررسی سابقه ساخت و تغییرات ساختمان
بررسی بتن
-
چکش اشمیت در صورت دسترسی مناسب
-
UPV در صورت امکان
-
کرگیری در صورت نیاز
-
بررسی خوردگی
-
کربناسیون
-
کلراید
-
Pull-Off در صورت نیاز
بررسی آرماتورها
-
اسکن آرماتور
-
پوشش بتن
-
بررسی خوردگی
-
در صورت نیاز بررسی جزئیات آرماتورگذاری
بررسی ژئوتکنیکی
بسته به پروژه ممکن است:
-
مطالعات خاک
-
گمانهزنی
-
آزمایشهای صحرایی
-
آزمایشهای آزمایشگاهی خاک
-
بررسی سطح آب زیرزمینی
-
بررسی ظرفیت باربری
-
بررسی نشست
ضروری باشد.
در ساختمانهای موجود، بررسی فونداسیون بدون توجه به شرایط ژئوتکنیکی میتواند تصویر ناقصی از علت مشکل ارائه کند.
آیا چکش اشمیت روی فونداسیون قابل استفاده است؟
در صورت دسترسی مناسب به سطح بتن، ممکن است برای بررسی نسبی کیفیت سطح و یکنواختی بتن مورد استفاده قرار گیرد.
اما فونداسیونها اغلب:
-
زیر خاک هستند،
-
سطح نامناسب دارند،
-
مرطوب هستند،
-
یا دسترسی کافی به بتن وجود ندارد.
بنابراین کاربرد چکش اشمیت باید با توجه به شرایط واقعی فونداسیون تعیین شود.
UPV در فونداسیون چه کاربردی دارد؟
در صورت فراهم بودن مسیر مناسب برای عبور موج، UPV میتواند برای بررسی یکنواختی بتن و برخی ناپیوستگیها مفید باشد.
اما مانند سایر اعضا، UPV بهتنهایی ظرفیت سازهای فونداسیون را تعیین نمیکند.
آیا فونداسیون نیاز به کرگیری دارد؟
همیشه خیر.
اگر مقاومت بتن نامعلوم باشد و اطلاعات موجود برای ارزیابی کافی نباشد، ممکن است کرگیری لازم شود.
محل نمونهگیری باید بهگونهای انتخاب شود که:
-
آرماتور آسیب نبیند،
-
ظرفیت عضو بیدلیل کاهش پیدا نکند،
-
نتیجه نمونه نماینده شرایط واقعی باشد.
اسکن آرماتور فونداسیون چه اهمیتی دارد؟
قبل از هرگونه سوراخکاری، کاشت میلگرد، انکرگذاری یا عملیات تقویتی باید تا حد امکان محل آرماتورهای موجود مشخص شود.
این کار میتواند از:
-
قطع میلگردهای اصلی
-
ایجاد سوراخ در محل نامناسب
-
کاهش پوشش بتن
-
اختلال در عملیات مقاومسازی
جلوگیری کند.
آیا در فونداسیون هم باید عرض و عمق ترک اندازهگیری شود؟
در صورت وجود ترک قابل مشاهده، بله.
برای ترکهای مهم بهتر است:
-
محل ترک
-
طول
-
عرض
-
عمق در صورت نیاز
-
جهت
-
وضعیت رطوبت
-
تغییرات زمانی
ثبت شود.
این اطلاعات میتوانند در تعیین اینکه مشکل بیشتر مربوط به بتن، آرماتور، نشست یا رفتار سازهای است کمک کنند.
چه زمانی فونداسیون نیاز به مقاومسازی دارد؟
مقاومسازی فونداسیون زمانی مطرح میشود که ارزیابی نشان دهد ظرفیت یا عملکرد موجود برای شرایط فعلی یا آینده کافی نیست.
دلایل رایج:
-
افزایش بار ساختمان
-
اضافه طبقه
-
تغییر کاربری
-
ضعف طراحی اولیه
-
کاهش ظرفیت بتن یا آرماتور
-
خوردگی
-
نشست
-
کاهش ظرفیت خاک
-
تغییر شرایط ژئوتکنیکی
-
آسیب ناشی از گودبرداری مجاور
-
آسیب لرزهای
-
تغییر سیستم باربری
آیا اضافه کردن طبقه باعث نیاز به مقاومسازی فونداسیون میشود؟
ممکن است.
اضافه شدن طبقه به معنی افزایش بارهای وارد بر:
-
ستونها
-
تیرها
-
فونداسیون
-
خاک
است.
بنابراین قبل از اجرای طبقه جدید باید مسیر انتقال بار تا خاک بررسی شود.
ممکن است نتیجه تحلیل نشان دهد:
-
فونداسیون فعلی کافی است،
-
نیاز به تقویت موضعی دارد،
-
نیاز به افزایش ابعاد دارد،
-
نیاز به میکروپایل دارد،
-
یا بخشهای دیگری از سازه باید تقویت شوند.
آیا تغییر کاربری ساختمان میتواند باعث ضعف فونداسیون شود؟
بله.
تغییر کاربری ممکن است بارهای جدیدی ایجاد کند.
برای مثال تبدیل ساختمان به:
-
انبار
-
کارگاه
-
فضای صنعتی
-
محل تجهیزات سنگین
میتواند بارگذاری را افزایش دهد.
در این شرایط باید ظرفیت کل مسیر انتقال بار ارزیابی شود.

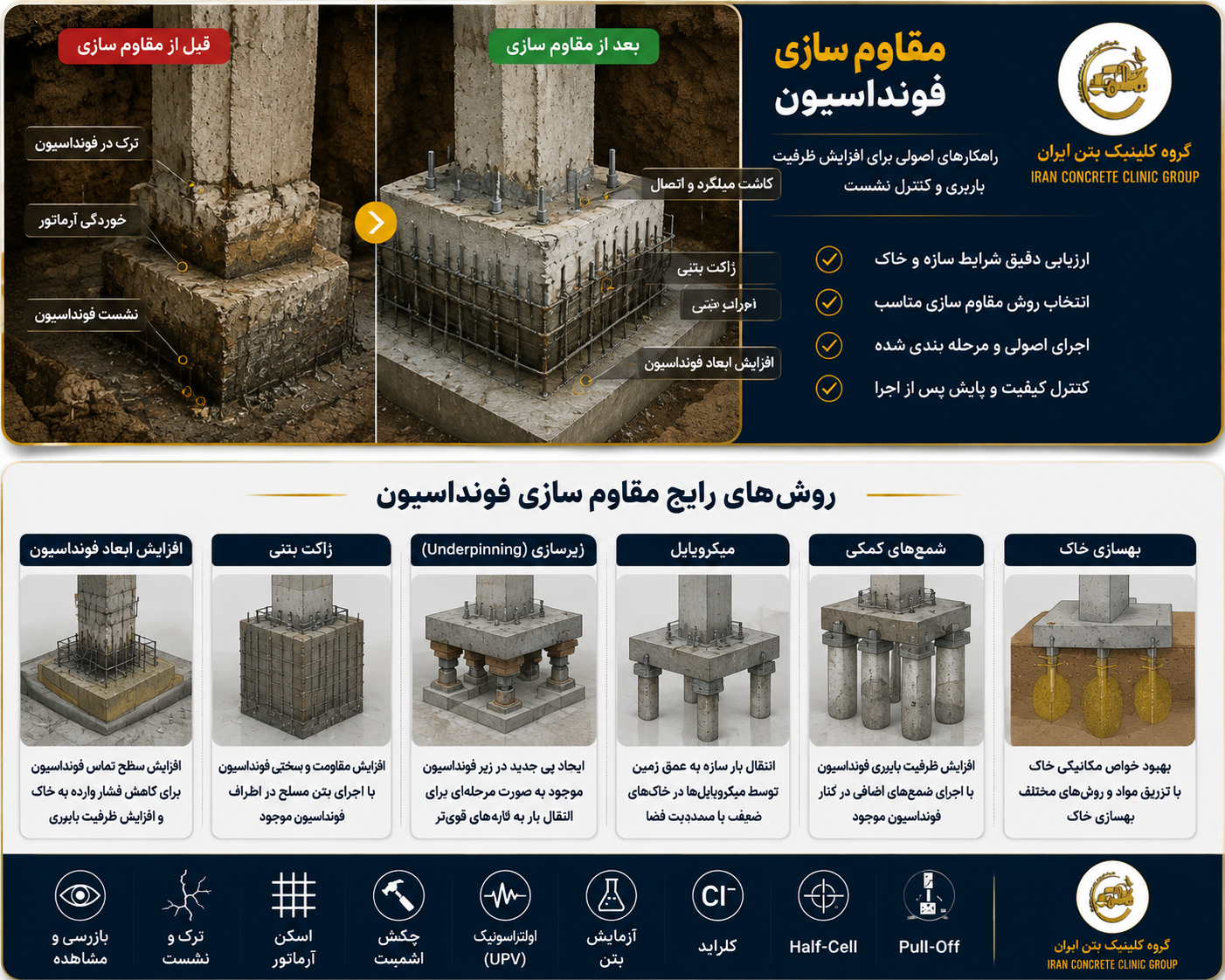

روشهای مقاومسازی فونداسیون چیست؟
روش مناسب به نوع مشکل وابسته است.
مهمترین گزینهها شامل:
-
افزایش ابعاد فونداسیون
-
ژاکت بتنی
-
زیرسازی یا Underpinning
-
میکروپایل
-
شمعهای کمکی
-
تقویت کلاهک شمع
-
بهسازی خاک
-
تزریق
-
اجرای فونداسیون جدید در کنار موجود
-
ترکیب چند روش
انتخاب روش باید براساس علت مشکل، نوع فونداسیون، شرایط خاک، دسترسی و میزان افزایش ظرفیت موردنیاز انجام شود.
افزایش ابعاد فونداسیون چیست؟
یکی از روشهای متداول، افزایش سطح یا ابعاد فونداسیون موجود است.
هدف میتواند:
-
افزایش سطح انتقال بار به خاک
-
کاهش فشار تماس
-
افزایش ظرفیت فونداسیون
-
بهبود پایداری
-
اصلاح برخی ضعفهای هندسی
باشد.
اما افزایش ابعاد فونداسیون فقط زمانی مفید است که خود خاک بتواند شرایط جدید را تأمین کند.
آیا بزرگتر کردن فونداسیون همیشه باعث افزایش ظرفیت میشود؟
خیر.
این تصور که:
«هرچه فونداسیون را بزرگتر کنیم، حتماً مشکل حل میشود.»
صحیح نیست.
اگر مشکل اصلی از:
-
نشست لایههای عمیق
-
خاک بسیار ضعیف
-
تغییر شرایط آب زیرزمینی
-
بارگذاری نامناسب
-
روانگرایی یا سایر مشکلات ژئوتکنیکی
باشد، صرفاً بزرگتر کردن پی ممکن است راهکار مؤثری نباشد.
بنابراین افزایش ابعاد باید براساس تحلیل خاک و سازه انجام شود.
ژاکت بتنی فونداسیون چیست؟
در ژاکت یا تقویت بتنی فونداسیون، بتن و آرماتور جدید به بخش موجود اضافه میشود تا ظرفیت یا ابعاد عضو افزایش یابد.
اجرای صحیح معمولاً نیازمند:
-
آمادهسازی بتن موجود
-
ایجاد اتصال مناسب
-
آرماتورگذاری
-
اتصال آرماتور جدید به موجود
-
بتنریزی یا استفاده از مصالح مناسب
-
کنترل کیفیت
است.
آیا کاشت میلگرد در مقاومسازی فونداسیون کاربرد دارد؟
بله.
در برخی روشهای تقویت و گسترش فونداسیون، میلگردهای جدید باید به بتن موجود متصل شوند و یکی از روشهای اجرای این اتصال میتواند کاشت میلگرد باشد.
اما عمق کاشت، قطر سوراخ، نوع چسب، فاصله از لبه و سایر جزئیات باید براساس طراحی تعیین شوند.
برای اجرای سازهای، صرفاً سوراخکردن و تزریق چسب کافی نیست.
برای جزئیات بیشتر میتوان به مقاله جامع کاشت میلگرد در بتن در همین سایت لینک داد.
فونداسیون موجود را چگونه به بتن جدید متصل کنیم؟
اتصال بتن جدید به بتن موجود یکی از مهمترین موضوعات اجرایی است.
بسته به طراحی، میتوان از:
-
کاشت میلگرد
-
آرماتورهای اتصال
-
زبرسازی سطح
-
سیستمهای اتصال مکانیکی
-
مواد اتصالدهنده مناسب
استفاده کرد.
اما نوع و مقدار اتصال باید براساس طراحی تعیین شود.
Underpinning یا زیرسازی فونداسیون چیست؟
Underpinning مجموعه روشهایی است که برای افزایش ظرفیت یا بهبود شرایط تکیهگاهی فونداسیون موجود اجرا میشود.
در زیرسازی ممکن است:
-
بخشهای جدید زیر فونداسیون اجرا شوند،
-
فونداسیون مرحلهبهمرحله تقویت شود،
-
پایههای جدید در مجاورت پی ایجاد شوند،
-
یا بار به ترازهای عمیقتر منتقل شود.
این روش بهخصوص در مواردی که فونداسیون موجود ظرفیت کافی ندارد یا شرایط بستر تغییر کرده، مورد استفاده قرار میگیرد.
میکروپایل چیست و چه زمانی برای مقاومسازی فونداسیون استفاده میشود؟
میکروپایلها اعضای باربری باریکقطر هستند که میتوانند برای انتقال بخشی از بار به لایههای مناسبتر خاک یا ایجاد ظرفیت اضافی در سیستم موجود مورد استفاده قرار گیرند.
در مقاومسازی فونداسیونهای موجود، میکروپایل میتواند گزینهای برای:
-
افزایش ظرفیت باربری
-
کنترل نشست
-
انتقال بار به عمق بیشتر
-
تقویت فونداسیون در شرایط دسترسی محدود
باشد.
گزارشهای FHWA درباره تقویت فونداسیونهای موجود نیز اجرای میکروپایل، افزایش کلاهک شمع و بهسازی خاک را از جمله گزینههای تقویت فونداسیونهای موجود مطرح میکنند.
چه زمانی میکروپایل بهتر از بزرگ کردن فونداسیون است؟
اگر مشکل اصلی مربوط به خاک سطحی باشد و در عمق بیشتر لایه مناسبتری وجود داشته باشد، یا فضای اجرای فونداسیون جدید محدود باشد، میکروپایل میتواند گزینه مناسبی باشد.
اما انتخاب آن نیازمند بررسی:
-
شرایط خاک
-
ظرفیت موردنیاز
-
دسترسی دستگاه
-
تعداد و آرایش میکروپایل
-
نحوه انتقال بار به فونداسیون موجود
است.
آیا مقاومسازی فونداسیون با FRP امکانپذیر است؟
FRP در فونداسیون کاربردهای خاصی دارد، اما نباید آن را راهکار عمومی برای هر مشکل فونداسیون دانست.
FRP میتواند در شرایط مشخص برای برخی اجزای بتنآرمه و تقویت موضعی مطرح شود، اما مشکلاتی مانند:
-
ظرفیت خاک
-
نشست
-
کمبود سطح فونداسیون
-
انتقال بار به زمین
با چسباندن FRP روی بتن بهتنهایی حل نمیشوند.
بنابراین اگر مشکل اصلی ژئوتکنیکی باشد، ابتدا باید همان مشکل حل شود.
بهسازی خاک چیست؟
گاهی مشکل اصلی فونداسیون نیست؛ بلکه خاک ظرفیت یا شرایط لازم را ندارد.
در چنین شرایطی ممکن است بهسازی خاک بخشی از راهکار باشد.
روش بهسازی میتواند به شرایط خاک و پروژه وابسته باشد و شامل روشهایی مانند:
-
تراکم
-
تزریق
-
بهبود موضعی خاک
-
روشهای تخصصی ژئوتکنیکی
باشد.
انتخاب روش باید بر اساس مطالعات ژئوتکنیکی انجام شود.
آیا تزریق زیر فونداسیون میتواند نشست را متوقف کند؟
در برخی شرایط، تزریق میتواند برای بهبود یا تثبیت شرایط زیر فونداسیون به کار رود.
اما این موضوع به:
-
نوع خاک
-
علت نشست
-
مسیر حرکت آب
-
عمق مشکل
-
نوع ماده تزریقی
وابسته است.
بنابراین تزریق نباید بهعنوان یک راهکار عمومی برای تمام نشستها معرفی شود.
اگر فونداسیون در اثر آبشستگی آسیب دیده باشد چه باید کرد؟
ابتدا باید مسیر آب و علت شستگی مشخص شود.
سپس وضعیت:
-
خاک
-
بتن
-
آرماتور
-
ابعاد مؤثر فونداسیون
-
نشست
بررسی شود.
اگر فقط بتن ترمیم شود ولی آبشستگی ادامه داشته باشد، مشکل مجدداً ایجاد خواهد شد.
اگر آب زیر فونداسیون جمع شود چه مشکلی ایجاد میکند؟
آب میتواند بسته به شرایط باعث:
-
تغییر شرایط خاک
-
کاهش برخی ظرفیتهای مقاومتی
-
شستگی
-
افزایش ریسک خوردگی
-
تغییر سطح آب زیرزمینی
شود.
بنابراین اگر آب یا رطوبت عامل اصلی آسیب است، مدیریت منبع آب بخشی از راهکار است.
مقاومسازی فونداسیون بعد از گودبرداری مجاور چگونه انجام میشود؟
گودبرداری مجاور میتواند شرایط تنش و تغییر شکل خاک را تغییر دهد و در برخی موارد باعث جابهجایی یا نشست سازه مجاور شود.
در این شرایط باید:
-
وضعیت فعلی ثبت شود،
-
ترکها پایش شوند،
-
تغییر شکلها اندازهگیری شوند،
-
شرایط خاک و گود بررسی شود،
-
سیستم سازهای و فونداسیون ارزیابی شود.
در صورت نیاز ممکن است اقدامات موقت یا دائم برای پایدارسازی و تقویت فونداسیون انجام شود.
آیا مقاومسازی فونداسیون بعد از زلزله لازم است؟
ممکن است، اما ابتدا باید شدت آسیب و تغییرات واقعی سیستم بررسی شود.
ارزیابی لرزهای سازههای موجود، از جمله فونداسیونها و مخاطرات ژئوتکنیکی، در چارچوب ASCE/SEI 41-23 نیز مورد توجه قرار گرفته است.
پس از زلزله باید مواردی مانند:
-
نشست جدید
-
ترک
-
تغییر شکل
-
آسیب بتن
-
آسیب آرماتور
-
تغییر تراز
-
آسیب اتصال ستون و پی
-
شرایط خاک
بررسی شوند.
آیا فونداسیون همه ستونها باید تقویت شود؟
خیر.
اگر مشکل کاملاً موضعی باشد، ممکن است فقط یک یا چند فونداسیون نیاز به تقویت داشته باشند.
اما اگر علت مشکل سیستماتیک باشد، مانند:
-
ضعف عمومی خاک
-
افزایش بار کلی ساختمان
-
خطای طراحی سراسری
ممکن است تعداد بیشتری از فونداسیونها نیازمند بررسی باشند.
آیا قبل از مقاومسازی باید فونداسیون را خاکبرداری کرد؟
همیشه خیر.
حفاری باید فقط در حد موردنیاز انجام شود.
در برخی پروژهها اطلاعات اولیه را میتوان از طریق:
-
نقشهها
-
بررسیهای سطحی
-
اسکن
-
گمانهزنی
-
روشهای ژئوتکنیکی
به دست آورد.
اما برای تعیین ابعاد واقعی پی یا بررسی مستقیم وضعیت بتن، ممکن است باز کردن موضعی و خاکبرداری ضروری شود.
مراحل کلی افزایش ابعاد فونداسیون
در صورتی که طراحی، افزایش ابعاد فونداسیون را تأیید کند، مراحل اجرایی معمولاً شامل:
۱. ارزیابی و طراحی
ابعاد جدید، آرماتورگذاری و جزئیات اتصال مشخص میشوند.
۲. خاکبرداری کنترلشده
خاک اطراف پی بهصورت مرحلهای و ایمن برداشته میشود.
۳. آمادهسازی فونداسیون موجود
بتن ضعیف حذف و سطح برای اتصال آماده میشود.
۴. اسکن آرماتورها
محل میلگردهای موجود پیش از سوراخکاری یا کاشت مشخص میشود.
۵. اجرای اتصالات
در صورت نیاز، میلگردهای جدید با روش طراحیشده به فونداسیون موجود متصل میشوند.
۶. اجرای آرماتور جدید
قفس یا شبکه آرماتور طبق نقشه اجرا میشود.
۷. قالببندی
در صورت نیاز قالب مناسب اجرا میشود.
۸. بتنریزی
بتن مناسب مطابق طرح اجرا میشود.
۹. عملآوری
عملآوری صحیح انجام میشود.
۱۰. کنترل کیفیت
ابعاد، آرماتورها، بتن و اتصالها کنترل میشوند.
مهمترین نکات اجرایی مقاومسازی فونداسیون
خاکبرداری مرحلهای
برداشتن خاک در اطراف یک فونداسیون موجود بدون توجه به پایداری آن میتواند خطرناک باشد.
اجرای همزمان و بدون برنامه
در روشهای زیرسازی، مراحل اجرا باید طبق طرح و برنامه مشخص انجام شوند.
بیتوجهی به وضعیت ستون
افزایش ظرفیت فونداسیون بدون بررسی اتصال ستون به پی ممکن است کافی نباشد.
بیتوجهی به خاک
در بسیاری از پروژهها، مشکل اصلی در خاک است نه بتن فونداسیون.
کاشت میلگرد بدون اسکن
میتواند باعث آسیب به آرماتور موجود شود.
بزرگ کردن فونداسیون بدون کنترل باربری خاک
ممکن است نتیجه مورد انتظار ایجاد نشود.
کنترل کیفیت مقاومسازی فونداسیون چگونه انجام میشود؟
بسته به روش مقاومسازی، کنترل کیفیت میتواند شامل موارد زیر باشد:
قبل از اجرا
-
بررسی نقشه
-
کنترل ابعاد
-
بررسی بتن
-
بررسی آرماتور
-
بررسی خاک
-
کنترل مصالح
حین اجرا
-
عمق و ابعاد حفاری
-
آرماتورگذاری
-
اتصال میلگرد جدید
-
بتنریزی
-
کیفیت گروت یا بتن
-
اجرای صحیح اتصالات
-
ترتیب مراحل Underpinning
-
اجرای میکروپایل طبق مشخصات
بعد از اجرا
-
کنترل ابعاد
-
کنترل بتن
-
کنترل اتصالها
-
بررسی تغییر شکل
-
پایش نشست
-
انجام آزمایشهای موردنیاز
در فونداسیونهایی که با هدف کنترل نشست یا افزایش ظرفیت تقویت میشوند، پایش عملکرد پس از اجرا نیز میتواند بخش مهمی از کنترل کیفیت باشد.
هزینه مقاومسازی فونداسیون چقدر است؟
هزینه مقاومسازی فونداسیون بهمراتب بیشتر از یک قیمت ثابت برای «هر مترمربع» قابل بیان است.
عوامل مؤثر عبارتاند از:
-
نوع فونداسیون
-
ابعاد موجود
-
میزان آسیب
-
نوع خاک
-
میزان نشست
-
روش انتخابی
-
عمق عملیات
-
حجم خاکبرداری
-
تعداد فونداسیونها
-
مقدار بتن و آرماتور
-
تعداد میکروپایل
-
تجهیزات حفاری
-
شرایط دسترسی
-
آب زیرزمینی
-
نیاز به سازه نگهبان یا اقدامات موقت
-
شرایط بهرهبرداری ساختمان
به همین دلیل قیمت نهایی باید پس از ارزیابی پروژه و انتخاب روش تعیین شود.
آیا مقاومسازی فونداسیون را میتوان بدون تخلیه ساختمان انجام داد؟
در برخی شرایط و با برنامه اجرایی مناسب امکان انجام عملیات بدون تخلیه کامل وجود دارد، اما این موضوع به:
-
شدت آسیب
-
روش مقاومسازی
-
نیاز به خاکبرداری
-
ایمنی
-
مسیر انتقال بار
-
اقدامات موقت
بستگی دارد.
تصمیم درباره ادامه بهرهبرداری حین اجرا باید توسط طراح و تیم اجرایی مشخص شود.
رایجترین اشتباهات در مقاومسازی فونداسیون
۱. مقصر دانستن فونداسیون بدون بررسی خاک
۲. بزرگ کردن فونداسیون بدون تحلیل ظرفیت خاک
۳. شروع حفاری بدون برنامه ایمنی
۴. قطع میلگردهای موجود در هنگام سوراخکاری
۵. کاشت میلگرد بدون طراحی
۶. ترمیم بتن بدون اصلاح علت نشست
۷. استفاده از FRP برای حل مشکل ژئوتکنیکی
۸. نادیده گرفتن آب زیرزمینی
۹. عدم پایش نشست
۱۰. مقاومسازی موضعی بدون بررسی مسیر انتقال بار
۱۱. بیتوجهی به فونداسیونهای مجاور
۱۲. اجرای زیرسازی بدون طراحی مرحلهبندی
آیا فونداسیون ضعیف را میتوان با FRP مقاوم کرد؟
در شرایط خاص، FRP میتواند برای برخی اجزای بتنی فونداسیون کاربرد داشته باشد، اما اگر مشکل اصلی مربوط به:
-
ظرفیت خاک،
-
نشست،
-
کمبود سطح پی،
-
انتقال بار به زمین،
باشد، FRP بهتنهایی راهکار مناسبی نیست.
در این موارد باید سراغ روشهای مرتبط با فونداسیون و خاک رفت.
راهنمای سریع تشخیص مشکل فونداسیون
اگر ساختمان ترک دارد:
← ابتدا الگوی ترک و تغییر شکل کلی بررسی شود.
اگر کف ساختمان نشست کرده است:
← ترازها و شرایط خاک بررسی شود.
اگر یک ستون تغییر مکان داده است:
← مسیر انتقال بار و فونداسیون مربوط بررسی شود.
اگر بعد از اضافه طبقه مشکل ایجاد شده:
← بار جدید و ظرفیت فونداسیون بررسی شود.
اگر فونداسیون بتنی آسیب دیده است:
← بتن، آرماتور و ابعاد واقعی بررسی شود.
اگر خاک ظرفیت کافی ندارد:
← روشهای افزایش سطح پی، زیرسازی، میکروپایل یا بهسازی خاک بررسی شوند.
اگر مشکل آبشستگی است:
← ابتدا منبع آب و شرایط خاک اصلاح شود.
چکلیست ارزیابی فونداسیون قبل از مقاومسازی
اطلاعات اولیه
-
نقشههای سازه بررسی شدهاند.
-
نوع فونداسیون مشخص شده است.
-
ابعاد تقریبی مشخص شده است.
-
سن ساختمان مشخص شده است.
-
تغییر کاربری بررسی شده است.
-
افزایش بارگذاری بررسی شده است.
-
سوابق نشست بررسی شده است.
بررسی سازهای
-
ترکها ثبت شدهاند.
-
عرض ترکها اندازهگیری شده است.
-
عمق ترک در صورت نیاز بررسی شده است.
-
تغییر شکلها اندازهگیری شدهاند.
-
وضعیت ستونها بررسی شده است.
-
اتصال ستون به فونداسیون بررسی شده است.
بررسی بتن و آرماتور
-
بتن آسیبدیده مشخص شده است.
-
وضعیت آرماتور بررسی شده است.
-
اسکن آرماتور انجام شده است.
-
پوشش بتن بررسی شده است.
-
آزمایش بتن در صورت نیاز انجام شده است.
-
خوردگی در صورت نیاز بررسی شده است.
بررسی ژئوتکنیکی
-
شرایط خاک بررسی شده است.
-
نشست بررسی شده است.
-
سطح آب زیرزمینی بررسی شده است.
-
ظرفیت باربری بررسی شده است.
-
شرایط گودبرداری مجاور بررسی شده است.
تصمیم و طراحی
-
علت مشکل مشخص شده است.
-
ظرفیت فونداسیون موجود تعیین شده است.
-
ظرفیت موردنیاز مشخص شده است.
-
روش مقاومسازی انتخاب شده است.
-
مراحل اجرایی طراحی شده است.
-
اقدامات موقت مشخص شدهاند.
-
برنامه کنترل کیفیت تهیه شده است.
-
برنامه پایش پس از اجرا مشخص شده است.
در نهایت، برای مقاومسازی فونداسیون از کجا شروع کنیم؟
اگر فونداسیون دچار مشکل شده است، اولین قدم معمولاً اجرای یک ژاکت یا بزرگ کردن پی نیست.
مسیر درست:
بازدید و مستندسازی ← بررسی سازهای ← بررسی خاک و شرایط ژئوتکنیکی ← آزمایشهای لازم ← تشخیص علت ← تعیین ظرفیت موجود ← تعیین ظرفیت موردنیاز ← انتخاب روش ← طراحی ← اجرای مرحلهای ← کنترل کیفیت و پایش
در پروژههای فونداسیون موجود، شناخت وضعیت واقعی بسیار مهم است؛ زیرا فونداسیونهای قدیمی ممکن است هندسه، مصالح، جزئیات یا ظرفیت نامشخصی داشته باشند و استفاده مجدد یا تقویت آنها بدون ارزیابی میتواند ریسک ایجاد کند. FHWA نیز در بررسی فونداسیونهای موجود، یکپارچگی، ظرفیت باربری، دوام و شرایط واقعی فونداسیون را از مسائل کلیدی تصمیمگیری میداند.
سوالات متداول درباره مقاومسازی فونداسیون
از کجا بفهمیم فونداسیون ساختمان مشکل دارد؟
ترکهای تکرارشونده، نشست، تغییر تراز، تغییر شکل ساختمان، تغییرات بارگذاری و برخی آسیبهای بتن میتوانند نشانه نیاز به ارزیابی باشند، اما هیچکدام بهتنهایی تشخیص قطعی نیستند.
آیا هر ترک ساختمان به معنی نشست فونداسیون است؟
خیر. ترک میتواند دلایل مختلفی داشته باشد.
آیا ترک مورب دیوار نشانه ضعف فونداسیون است؟
ممکن است با نشست مرتبط باشد، اما باید الگوی ترک و وضعیت کل سازه بررسی شود.
آیا اضافه کردن طبقه نیاز به مقاومسازی فونداسیون دارد؟
ممکن است. ظرفیت فونداسیون و خاک باید برای بار جدید بررسی شوند.
آیا قبل از مقاومسازی فونداسیون باید خاک بررسی شود؟
در بسیاری از پروژههای مربوط به ظرفیت یا نشست، بله.
آیا بزرگتر کردن فونداسیون همیشه مشکل را حل میکند؟
خیر. اگر مشکل از خاک یا لایههای عمیقتر باشد، افزایش ابعاد پی ممکن است کافی نباشد.
آیا کاشت میلگرد در مقاومسازی فونداسیون کاربرد دارد؟
بله، در برخی سیستمهای اتصال بتن جدید به موجود و گسترش فونداسیون استفاده میشود.
آیا میکروپایل برای مقاومسازی فونداسیون مناسب است؟
در برخی شرایط، بهویژه در محدودیت دسترسی یا نیاز به انتقال بار به عمق بیشتر، میتواند گزینه مناسبی باشد.
آیا FRP برای مقاومسازی فونداسیون مناسب است؟
در برخی کاربردهای خاص بتنآرمه ممکن است مورد استفاده قرار گیرد، اما برای مشکلاتی مانند ظرفیت خاک یا نشست، راهکار مستقیم محسوب نمیشود.
آیا فونداسیون آسیبدیده را باید از زیر تقویت کرد؟
در برخی موارد Underpinning یا زیرسازی یکی از گزینههاست، اما طراحی مرحلهبندی و ایمنی آن بسیار مهم است.
آیا بعد از مقاومسازی فونداسیون باید نشست را پایش کرد؟
در پروژههایی که مشکل اصلی نشست یا تغییر شکل بوده، پایش پس از اجرا میتواند بخش مهمی از ارزیابی عملکرد باشد.
هزینه مقاومسازی فونداسیون چقدر است؟
به نوع فونداسیون، شرایط خاک، میزان آسیب، روش تقویت، حجم خاکبرداری، میکروپایل یا سایر عملیات و شرایط دسترسی بستگی دارد.
آیا میتوان فونداسیون را هنگام بهرهبرداری ساختمان مقاوم کرد؟
در برخی شرایط بله، اما به نوع عملیات و اقدامات ایمنی و موقت وابسته است.
قبل از تقویت فونداسیون، علت مشکل را پیدا کنید
اگر ساختمان شما دچار نشست، ترکهای غیرعادی، تغییر تراز، افزایش بار، تغییر کاربری، آسیب فونداسیون یا مشکلات ناشی از گودبرداری و آبشستگی شده است، انتخاب روش مقاومسازی بدون ارزیابی دقیق میتواند باعث اجرای راهکار نامناسب و هزینههای اضافی شود.
گروه کلینیک بتن ایران با ارائه خدمات ارزیابی سازه، بررسی فونداسیون و بتن، آزمایشهای تخصصی، اسکن آرماتور، بررسی آسیب، طراحی مقاومسازی و اجرای راهکارهای تقویتی میتواند شرایط موجود پروژه را بررسی و مناسبترین مسیر اصلاحی را پیشنهاد کند.
در پروژههای فونداسیون، ابتدا باید مشخص شود مشکل از خود پی، بتن و آرماتور، خاک، بارگذاری یا ترکیبی از این عوامل است.
قبل از تقویت فونداسیون، علت نشست و ضعف را مشخص کنید.
مطالب مرتبط
راهنمای جامع مقاوم سازی ستون با الیاف CFRP
راهنمای جامع مقاوم سازی ستون با الیاف CFRP
راهنمای کامل ارزیابی سازه بتنی
محصولات مرتبط
ژل نصب FRP
چسب کاشت اپوکسی دو جزیی کاشت میلگرد
