آزمایشهای قبل از مقاومسازی سازه؛ راهنمای کامل ارزیابی سازه بتنی
چه آزمایشهایی قبل از مقاومسازی سازه باید انجام شود؟ راهنمای کامل ارزیابی سازههای بتنی
زمان مطالعه: حدود ۲۵ تا ۳۰ دقیقه
مقاومسازی یک سازه بتنی نباید با انتخاب مستقیم یک روش مانند FRP، ژاکت بتنی یا ژاکت فولادی شروع شود. اولین سؤال این نیست که «کدام روش مقاومسازی بهتر است؟»؛ بلکه باید ابتدا مشخص شود:
سازه دقیقاً چه مشکلی دارد، علت ایجاد مشکل چیست، ظرفیت فعلی آن چقدر است و چه میزان افزایش ظرفیت موردنیاز است؟
برای پاسخ به این سؤالها، معمولاً یک فرآیند چندمرحلهای شامل بررسی مدارک، بازدید و بازرسی چشمی، برداشت هندسی و سازهای، شناسایی آرماتورها، اندازهگیری ترکها و در صورت نیاز انجام آزمایشهای غیرمخرب، نیمهمخرب و مخرب انجام میشود.
بنابراین، آزمایش بتن بهتنهایی معادل ارزیابی سازه نیست.
ممکن است مقاومت بتن مناسب باشد، اما سازه به دلیل کمبود آرماتور، خوردگی، تغییر کاربری، افزایش بار، ضعف جزئیات اجرایی یا آسیبهای لرزهای همچنان نیاز به مقاومسازی داشته باشد.
از طرف دیگر ممکن است مقاومت بتن پایین باشد، اما با بررسی کامل مشخص شود مشکل اصلی سازه چیز دیگری است.
به همین دلیل، در این مقاله مسیر کامل ارزیابی سازه بتنی قبل از مقاومسازی را بررسی میکنیم.
ارزیابی سازه قبل از مقاومسازی چرا ضروری است؟
مقاومسازی بدون شناخت وضعیت موجود میتواند باعث انتخاب راهکار اشتباه، افزایش هزینه و حتی ایجاد مشکلات جدید شود.
برای مثال فرض کنید یک تیر بتنی ترک دارد.
صرفاً با مشاهده ترک نمیتوان نتیجه گرفت که تیر باید با FRP تقویت شود.
ابتدا باید مشخص شود:
-
ترک چه نوعی است؟
-
عرض ترک چقدر است؟
-
عمق آن چقدر است؟
-
ترک فعال است یا قدیمی؟
-
ترک خمشی است یا برشی؟
-
آیا میلگردها دچار خوردگی شدهاند؟
-
مقاومت بتن چقدر است؟
-
آرماتورهای موجود چه وضعیتی دارند؟
-
بار وارد بر تیر چقدر است؟
-
آیا بارگذاری ساختمان تغییر کرده است؟
-
آیا مشکل مربوط به کاهش ظرفیت عضو است یا صرفاً آسیب موضعی بتن؟
بنابراین آزمایشها باید برای پاسخ دادن به یک سؤال مهندسی مشخص انتخاب شوند، نه صرفاً برای تهیه یک لیست طولانی از تستها.
ارزیابی سازه قبل از مقاومسازی شامل چه مراحلی است؟
یک روند منطقی ارزیابی را میتوان به شکل زیر در نظر گرفت:
بررسی مدارک ← بازدید و بازرسی چشمی ← برداشت وضعیت موجود ← شناسایی آرماتورها← اندازهگیری ترکها ← انتخاب آزمایشها ← انجام آزمایش ← تحلیل نتایج← بررسی سازهای ← تعیین علت آسیب ← تصمیم درباره تعمیر یا مقاومسازی ← طراحی و اجرای راهکار
بنابراین آزمایشها فقط یک مرحله از فرآیند هستند.
مرحله اول؛ بررسی مدارک و سوابق سازه
قبل از رفتن سراغ دستگاههای آزمایشگاهی، هر اطلاعاتی که درباره سازه موجود است باید جمعآوری شود.
موارد مهم عبارتاند از:
-
نقشههای معماری
-
نقشههای سازه
-
نقشههای اجرایی
-
دفترچه محاسبات
-
مشخصات مصالح
-
سن ساختمان
-
سوابق تعمیرات
-
سوابق مقاومسازی قبلی
-
تغییرات کاربری
-
تغییرات بارگذاری
-
سوابق آسیب یا زلزله
-
گزارشهای آزمایش بتن
-
اطلاعات مربوط به خوردگی یا نفوذ آب
-
سوابق تعمیر ترکها
اگر نقشههای سازهای موجود نباشند، باید اطلاعات لازم از طریق برداشت میدانی، اسکن و بررسیهای تکمیلی جمعآوری شود.
مرحله دوم؛ بازدید و بازرسی چشمی سازه
بازرسی چشمی یکی از مهمترین مراحل ارزیابی است و نباید به دلیل ساده بودن آن کماهمیت تلقی شود.
در این مرحله باید وضعیت مواردی مانند:
-
ترکها
-
پوستهشدن بتن
-
کرموشدگی
-
جداشدگی بتن
-
نمایان شدن میلگرد
-
زنگزدگی و آثار خوردگی
-
تغییر شکل اعضا
-
خیز تیرها و دالها
-
نشست
-
آسیبهای ناشی از ضربه
-
آثار آتشسوزی
-
نفوذ آب
-
شورهزدگی
-
تغییر رنگ بتن
-
خرابی درزها
-
تعمیرات قبلی
بررسی و ثبت شود.
چرا بازرسی چشمی اهمیت دارد؟
چون نتایج آزمایشها باید در کنار علائم موجود تفسیر شوند.
مثلاً اگر در یک ستون ترکهای طولی همراه با زنگزدگی و جداشدگی بتن مشاهده شود، انجام آزمایشهایی مانند کربناسیون، بررسی خوردگی و اندازهگیری عمق آسیب میتواند بسیار مهمتر از یک تست ساده مقاومت سطحی باشد.
اندازهگیری عرض و عمق ترک؛ آیا این هم آزمایش غیرمخرب است؟
بله، اندازهگیری عرض ترک و بررسی عمق ترک را میتوان در مجموعه بررسیهای غیرمخرب یا کمتهاجمی قرار داد؛ البته نحوه طبقهبندی دقیق به روش اندازهگیری و ابزار مورد استفاده بستگی دارد.
برای هر ترک بهتر است اطلاعات زیر ثبت شود:
-
محل ترک
-
جهت ترک
-
طول ترک
-
عرض ترک
-
عمق تقریبی یا اندازهگیریشده
-
تعداد ترکها
-
فاصله ترکها
-
وجود یا عدم وجود زنگزدگی
-
وجود رطوبت
-
تغییرات عرض ترک در زمان
عرض ترک چگونه اندازهگیری میشود؟
میتوان از ابزارهایی مانند:
-
Crack Width Gauge
-
میکروسکوپ ترک
-
ابزارهای دیجیتال اندازهگیری ترک
استفاده کرد.
عمق ترک چگونه مشخص میشود؟
در صورت نیاز میتوان از روشهایی مانند:
-
UPV
-
روشهای اولتراسونیک
-
بررسی موضعی
-
روشهای نیمهمخرب
استفاده کرد.
نکته مهم این است که:
صرفاً بزرگ بودن عرض ترک به معنی سازهای بودن آن نیست و صرفاً کوچک بودن ترک نیز به معنی بیاهمیت بودن آن نیست.
موقعیت ترک، جهت، عمق، الگوی ترک، زمان ایجاد و علت آن باید بررسی شود.
آیا هر ترک بتن نیاز به مقاومسازی دارد؟
خیر.
ترک بتن ممکن است ناشی از:
-
جمعشدگی
-
تغییرات حرارتی
-
نشست
-
خوردگی میلگرد
-
بارگذاری خمشی
-
بارگذاری برشی
-
جزئیات نامناسب
-
اجرای نامناسب
-
تغییر شکل سازه
-
زلزله
-
ضربه
باشد.
بنابراین ابتدا باید علت ترک مشخص شود.
ممکن است یک ترک با تعمیر مناسب برطرف شود و اصلاً نیاز به مقاومسازی عضو وجود نداشته باشد.
در مقابل، ممکن است ترک ظاهراً کوچک باشد اما در یک ناحیه حساس سازهای قرار گرفته باشد و نیاز به بررسی جدی داشته باشد.
آیا اسکن آرماتور قبل از مقاومسازی لازم است؟
در بسیاری از پروژهها، بله.
قبل از سوراخکاری، کاشت میلگرد، نصب انکر یا حتی برخی عملیات مقاومسازی باید محل آرماتورهای موجود مشخص شود.
اسکن میتواند اطلاعاتی مانند:
-
محل میلگرد
-
جهت میلگرد
-
فاصله تقریبی میلگردها
-
پوشش بتن
-
در برخی تجهیزات، قطر تقریبی میلگرد
را ارائه دهد.
چرا اسکن آرماتور اهمیت دارد؟
فرض کنید برای اجرای کاشت میلگرد نیاز به ایجاد سوراخ دارید.
اگر بدون اسکن حفاری انجام شود، ممکن است:
-
میلگرد اصلی قطع شود،
-
پوشش بتن آسیب ببیند،
-
محل سوراخ اشتباه انتخاب شود،
-
ظرفیت عضو کاهش پیدا کند.
بنابراین در پروژههای حساس، اسکن آرماتور باید قبل از سوراخکاریهای سازهای مورد توجه قرار گیرد.

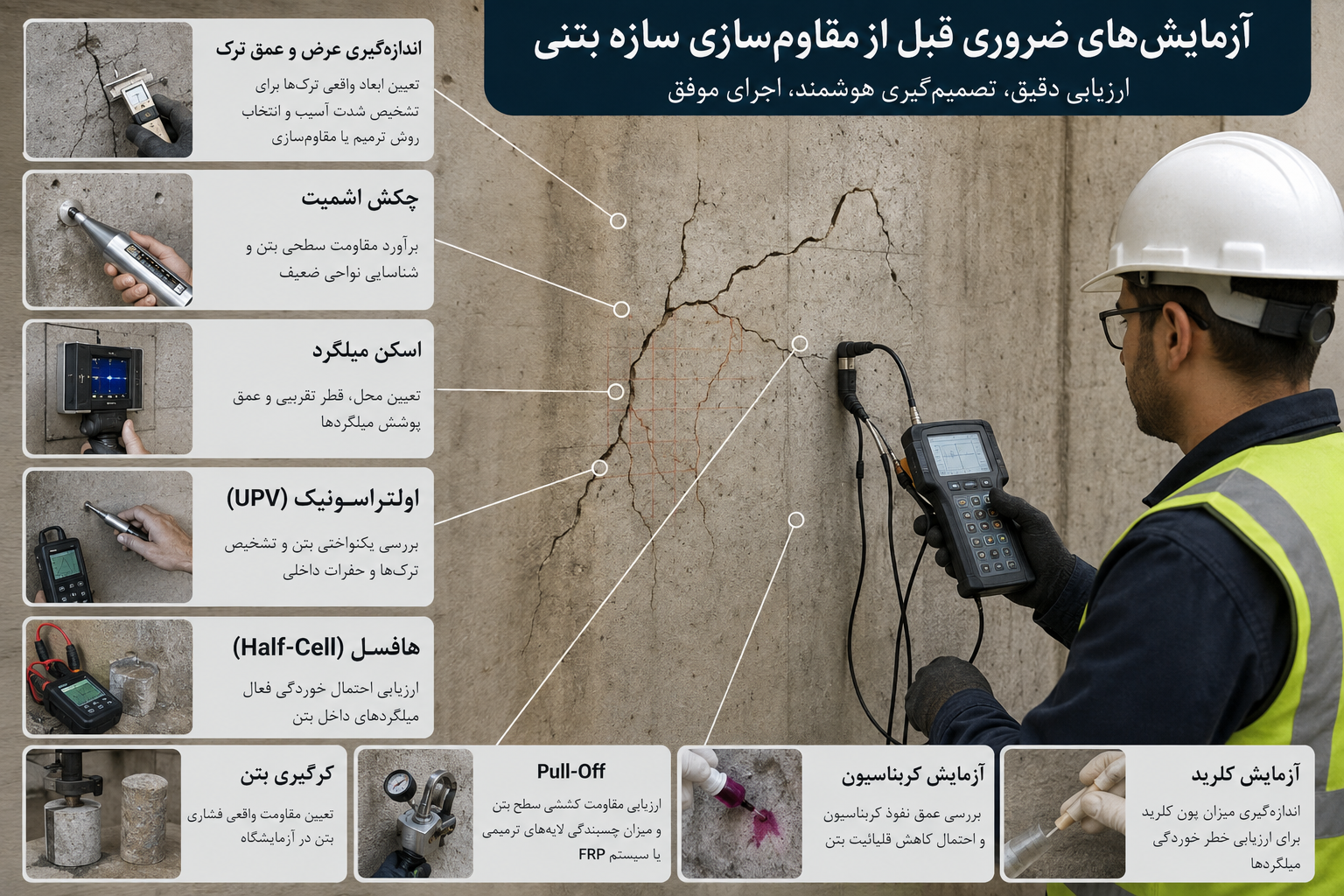

آزمایشهای غیرمخرب بتن قبل از مقاومسازی چیست؟
آزمایشهای غیرمخرب یا NDT روشهایی هستند که با حداقل آسیب به عضو سازهای، اطلاعاتی درباره وضعیت بتن و سازه ارائه میکنند.
مهمترین موارد مورد استفاده در ارزیابی سازههای بتنی عبارتاند از:
-
چکش اشمیت
-
اولتراسونیک بتن یا UPV
-
اندازهگیری عرض ترک
-
بررسی عمق ترک
-
اسکن آرماتور و پوشش بتن
-
Half-Cell Potential
-
برخی روشهای تصویربرداری و بررسیهای تخصصی
اما نکته بسیار مهم:
غیرمخرب بودن به معنی کامل بودن اطلاعات نیست.
هر آزمایش یک سؤال خاص را پاسخ میدهد.
آزمایش چکش اشمیت چیست؟
چکش اشمیت یا Rebound Hammer یکی از رایجترین روشهای غیرمخرب بررسی بتن است.
در این آزمایش، عدد بازگشت ضربه از سطح بتن اندازهگیری میشود.
چکش اشمیت میتواند برای:
-
بررسی یکنواختی بتن
-
مقایسه نقاط مختلف
-
شناسایی نواحی مشکوک
-
بررسی سختی سطحی
-
کمک به برآورد مقاومت بتن
استفاده شود.
آیا چکش اشمیت مقاومت واقعی بتن را مشخص میکند؟
بهتنهایی خیر.
عدد چکش اشمیت تحت تأثیر عواملی مانند:
-
رطوبت سطح
-
نوع سطح
-
شرایط عملآوری
-
نوع قالب
-
موقعیت عضو
-
کربناسیون سطح
-
یکنواختی بتن
قرار میگیرد.
بنابراین استفاده از منحنیهای عمومی اینترنتی برای تبدیل مستقیم عدد اشمیت به مقاومت بتن میتواند گمراهکننده باشد.
بهترین کاربرد چکش اشمیت چیست؟
شناسایی یکنواختی و نواحی مشکوک و کمک به ارزیابی مقاومت، در کنار سایر اطلاعات.

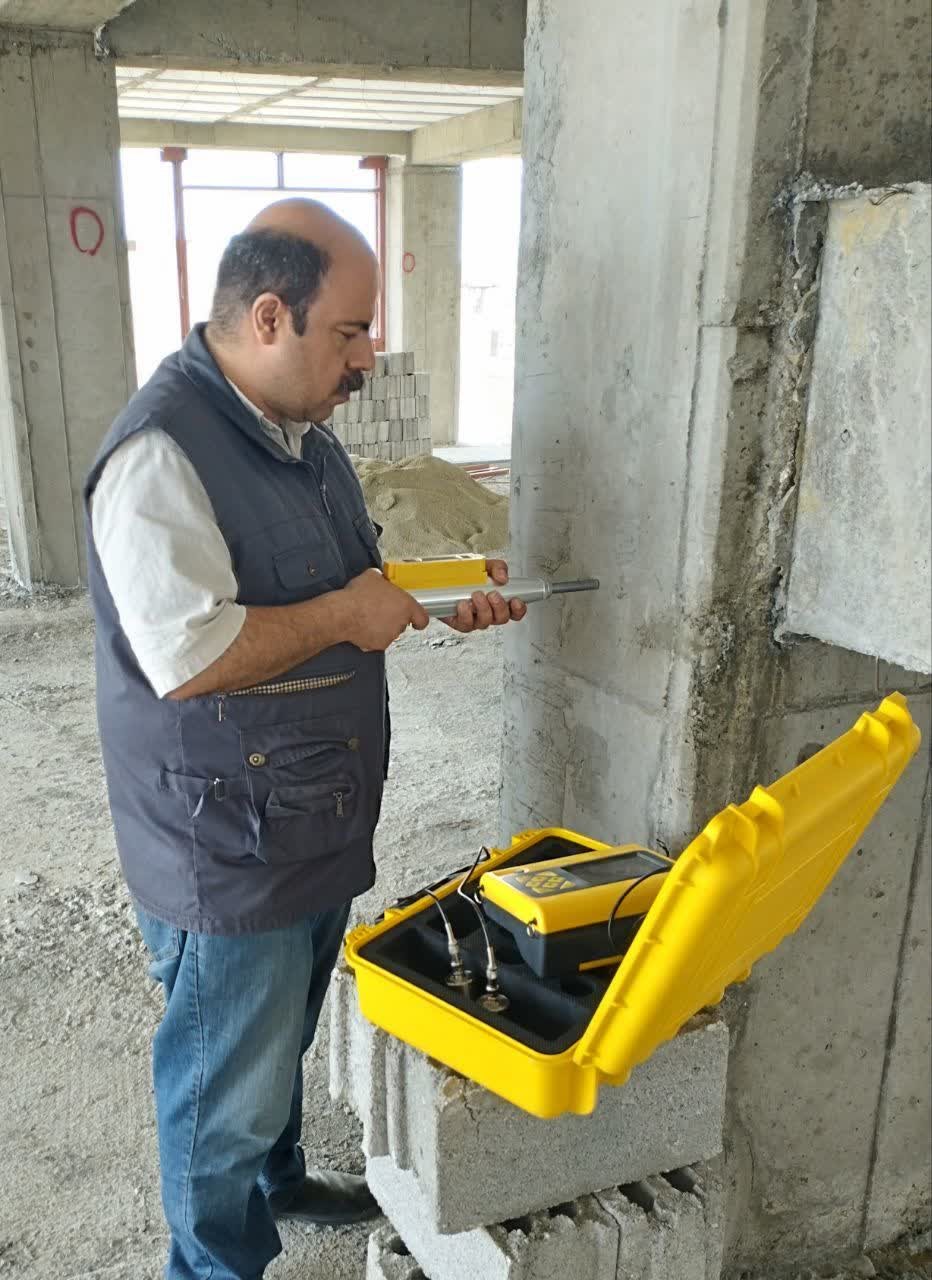

آزمایش اولتراسونیک بتن UPV چیست؟
UPV یا Ultrasonic Pulse Velocity با اندازهگیری سرعت عبور موج اولتراسونیک از بتن انجام میشود.
UPV چه کاربردی دارد؟
میتواند برای بررسی:
-
یکنواختی بتن
-
نواحی مشکوک
-
حفرهها
-
برخی ناپیوستگیها
-
ترکها
-
جداشدگیها
-
تغییرات کیفیت بتن
استفاده شود.
آیا UPV مقاومت فشاری بتن را دقیقاً مشخص میکند؟
خیر.
رابطه سرعت موج و مقاومت بتن به عوامل متعددی وابسته است.
بنابراین UPV بیشتر برای بررسی وضعیت داخلی و یکنواختی بتن ارزش دارد و در صورت استفاده برای برآورد مقاومت، باید رابطه مناسب و کالیبراسیون پروژهای در نظر گرفته شود.
آیا میتوان با UPV عمق ترک بتن را اندازهگیری کرد؟
در شرایط مناسب، روشهای اولتراسونیک میتوانند برای تخمین عمق برخی ترکها و ناپیوستگیها استفاده شوند.
اما نتیجه به:
-
هندسه ترک
-
شکل عضو
-
موقعیت ترک
-
شرایط سطح
-
روش اندازهگیری
-
مسیر عبور موج
وابسته است.
بنابراین نتیجه UPV باید توسط فرد متخصص تفسیر شود.
تفاوت چکش اشمیت و UPV چیست؟
این دو آزمایش مکمل یکدیگر هستند.
| آزمایش | بیشتر چه چیزی را بررسی میکند؟ |
|---|---|
| چکش اشمیت | سختی و یکنواختی سطح |
| UPV | کیفیت و پیوستگی داخلی بتن |
| اسکن آرماتور | موقعیت میلگرد و پوشش |
| Half-Cell | احتمال فعالیت خوردگی |
| کربناسیون | عمق کاهش قلیائیت بتن |
| کلراید | میزان یون کلراید |
| Pull-Off | مقاومت کششی سطح/بستر |
| مغزهگیری | مقاومت و بررسی مستقیم بتن |
بنابراین هیچکدام جایگزین کامل دیگری نیست.
آزمایش کربناسیون بتن چیست؟
کربناسیون فرآیندی است که طی آن دیاکسیدکربن محیط با ترکیبات قلیایی بتن واکنش میدهد و میتواند قلیائیت بتن را کاهش دهد.
این موضوع از نظر خوردگی میلگرد اهمیت دارد، زیرا کاهش قلیائیت میتواند شرایط محافظتی بتن برای فولاد را کاهش دهد.
در آزمایش کربناسیون، معمولاً عمق ناحیه کربناته بررسی میشود.
چرا آزمایش کربناسیون قبل از مقاومسازی مهم است؟
اگر علت آسیب بتن، خوردگی میلگرد ناشی از کربناسیون باشد، صرفاً ترمیم ظاهری بتن ممکن است مشکل را برای مدت طولانی حل نکند.
باید مشخص شود:
علت آسیب چیست و آیا فرآیند خوردگی همچنان ادامه دارد؟
آزمایش کلراید بتن چیست؟
وجود یونهای کلراید در بتن میتواند احتمال شروع یا تشدید خوردگی فولاد مدفون را افزایش دهد.
در پروژههایی که سازه در معرض:
-
آب شور
-
محیط دریایی
-
نمکهای یخزدا
-
مواد شیمیایی حاوی کلراید
-
محیطهای صنعتی خاص
قرار دارد، بررسی کلراید میتواند اهمیت بیشتری پیدا کند.
آیا آزمایش کلراید با آزمایش نفوذپذیری کلراید یکی است؟
خیر.
اندازهگیری مقدار کلراید موجود در بتن با ارزیابی مقاومت بتن در برابر نفوذ یون کلراید دو مفهوم متفاوت هستند.
بنابراین نباید نتایج این دو آزمایش را به جای یکدیگر استفاده کرد.

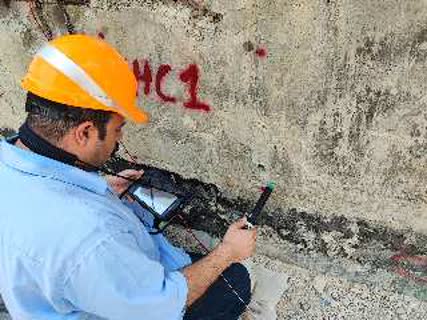

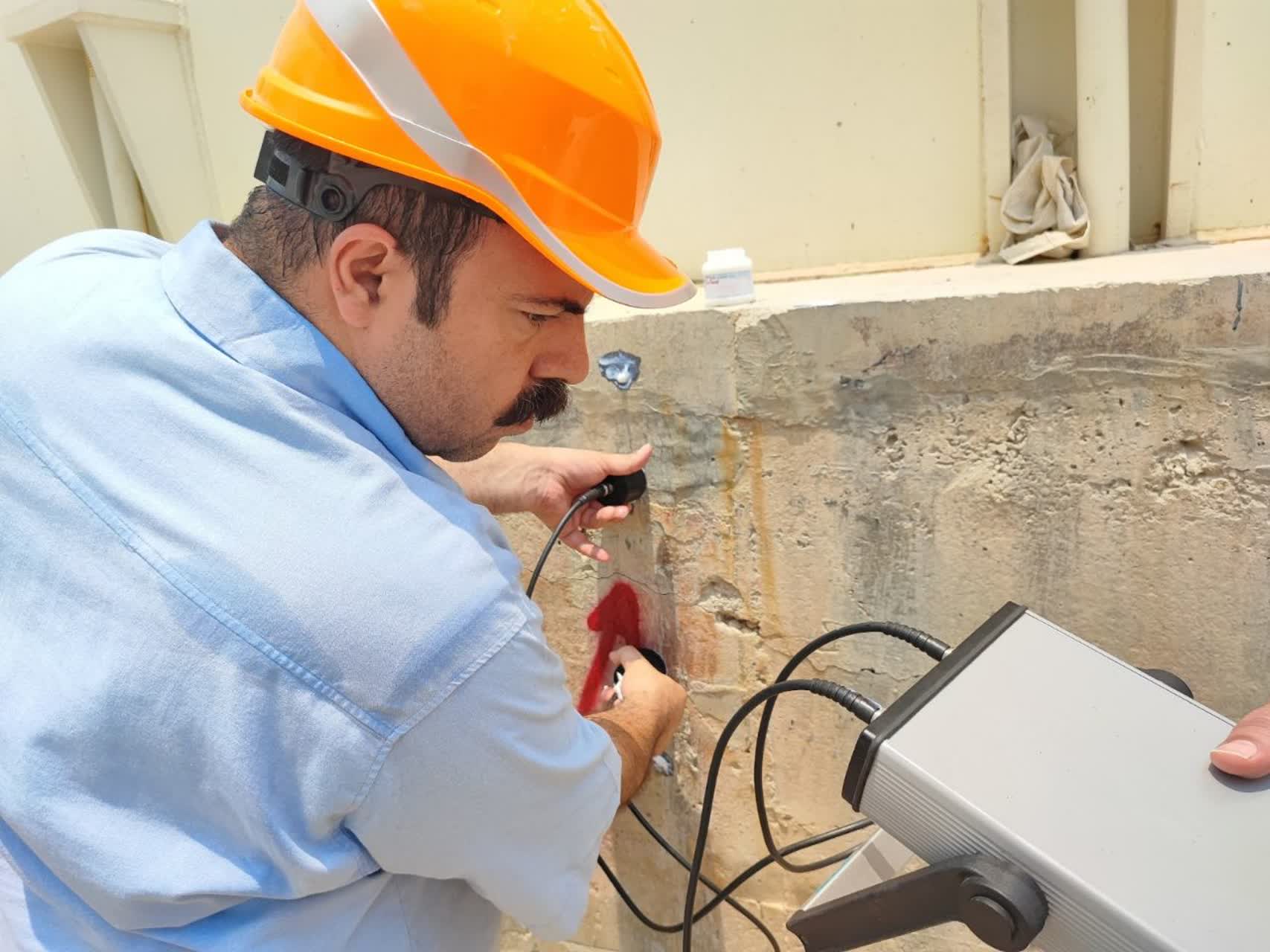

آزمایش Half-Cell یا پتانسیل نیمسلولی چیست؟
Half-Cell Potential برای ارزیابی احتمال خوردگی آرماتورهای مدفون در بتن استفاده میشود.
در این روش اختلاف پتانسیل الکتریکی بین آرماتور و یک الکترود مرجع اندازهگیری میشود.
هدف اصلی:
شناسایی نواحی با احتمال بیشتر فعالیت خوردگی
است.
آیا Half-Cell میزان خوردگی میلگرد را اندازه میگیرد؟
خیر.
این آزمایش عمدتاً درباره احتمال فعالیت خوردگی اطلاعات میدهد، نه مقدار کاهش قطر یا درصد از دست رفتن سطح میلگرد.
بنابراین باید در کنار:
-
بازرسی چشمی
-
بررسی ترک و پوستهشدن
-
کربناسیون
-
کلراید
-
اندازهگیری پوشش
-
بررسی وضعیت میلگرد
تفسیر شود.
آیا Half-Cell برای همه سازهها قابل استفاده است؟
خیر.
شرایط بتن، رطوبت، پوشش سطح، پیوستگی الکتریکی آرماتورها و شرایط محیطی میتوانند بر اندازهگیری اثر بگذارند.
پس نتیجه باید با توجه به شرایط واقعی پروژه تفسیر شود.

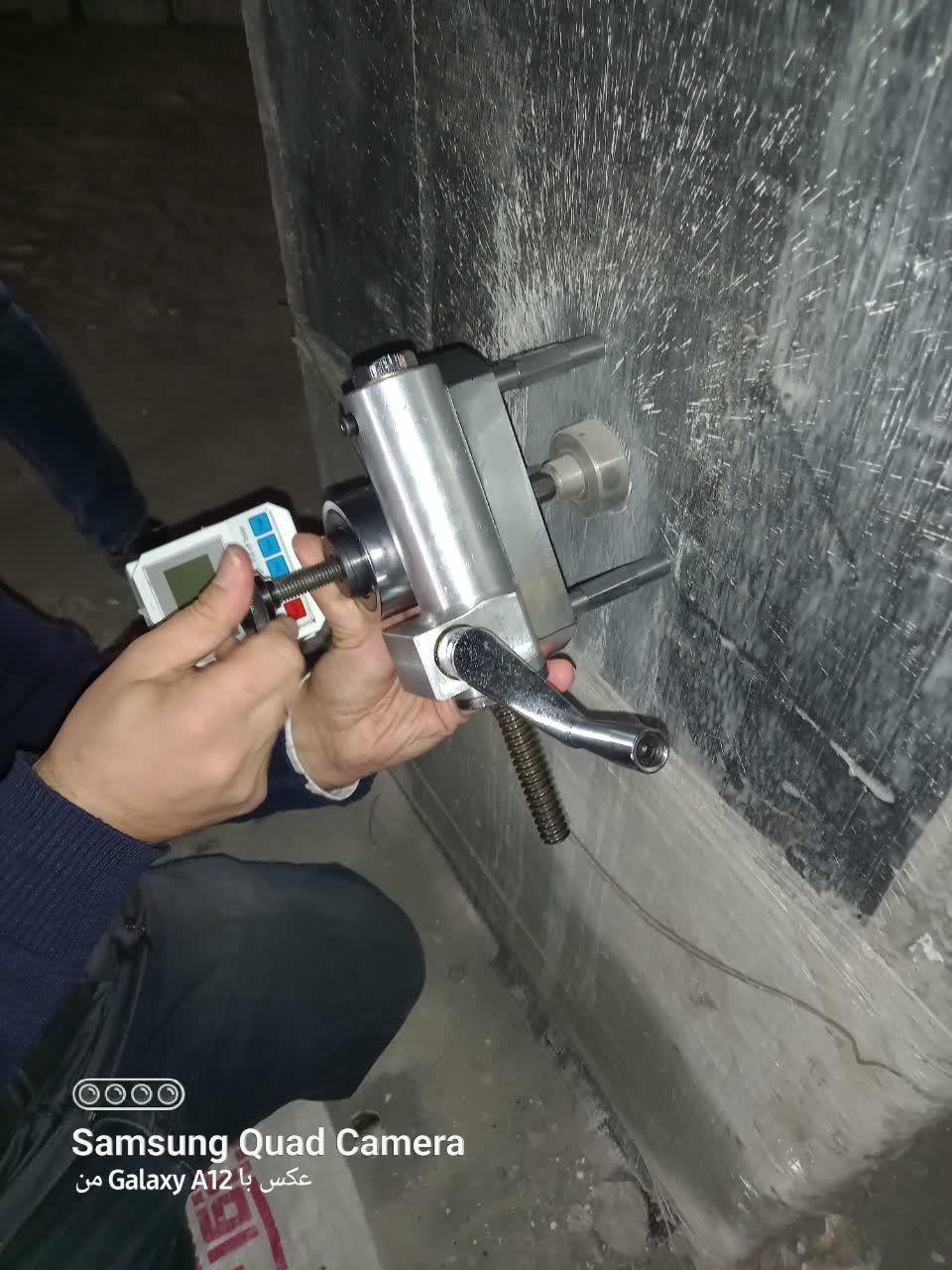

آزمایش Pull-Off بتن چیست؟
Pull-Off یا آزمایش کشش مستقیم سطح بتن، برای ارزیابی مقاومت کششی سطح یا بستر بتن و در بسیاری از پروژهها برای بررسی کیفیت بستر قبل از اجرای مواد تعمیراتی، پوششها یا سیستمهای تقویتی استفاده میشود.
این آزمایش بهخصوص زمانی اهمیت پیدا میکند که قرار است:
-
ملات ترمیمی
-
پوشش
-
سیستم FRP
-
لایههای چسبنده
روی سطح بتن اجرا شوند.
آیا Pull-Off برای مقاومسازی با FRP مهم است؟
بله، در سیستمهایی که انتقال نیرو از طریق چسب و بستر بتن انجام میشود، کیفیت سطح بتن اهمیت زیادی دارد.
اگر سطح بتن ضعیف، پوک یا آلوده باشد، حتی چسب بسیار باکیفیت نیز نمیتواند عملکرد مطلوبی ایجاد کند.
بنابراین قبل از اجرای برخی سیستمهای تقویت چسبی، ارزیابی مقاومت کششی سطح و کیفیت بستر میتواند بخش مهمی از کنترل کیفیت باشد.
مغزهگیری بتن چیست؟
مغزهگیری یکی از روشهای نیمهمخرب/مخرب برای بررسی مستقیم بتن موجود است.
در این روش نمونه استوانهای از عضو بتنی استخراج و در آزمایشگاه بررسی میشود.
مغزهگیری میتواند برای تعیین یا بررسی مواردی مانند:
-
مقاومت فشاری
-
کیفیت بتن
-
یکنواختی
-
برخی آسیبهای داخلی
-
وضعیت واقعی بتن موجود
استفاده شود.
چه زمانی مغزهگیری بتن لازم است؟
در شرایطی مانند:
-
نبود اطلاعات قابل اعتماد از مقاومت بتن
-
اختلاف نتایج آزمایشها
-
شک جدی درباره کیفیت بتن
-
اهمیت بالای پروژه
-
نیاز به تعیین مقاومت درجا
-
نیاز به اطلاعات مستقیمتر برای طراحی
ممکن است مغزهگیری ضرورت پیدا کند.
آیا مغزهگیری به سازه آسیب میزند؟
بله، نسبت به آزمایشهای غیرمخرب، مغزهگیری ایجاد یک ناحیه موضعی آسیبدیده یا سوراخ در عضو میکند.
بنابراین محل مغزه باید با دقت انتخاب شود و بعد از آزمایش نیز در صورت نیاز بهدرستی ترمیم شود.
همچنین نباید بدون بررسی آرماتورها اقدام به مغزهگیری کرد.
آیا یک مغزه برای تعیین مقاومت بتن کافی است؟
معمولاً نباید بر اساس یک نمونه منفرد درباره کل سازه نتیجهگیری کرد.
تعداد، محل و نحوه نمونهبرداری باید بر اساس هدف ارزیابی و طرح آزمایش تعیین شود.
بنابراین انتخاب نقاط مغزهگیری خود یک موضوع مهندسی است.
آیا آزمایشهای مخرب هم قبل از مقاومسازی لازم هستند؟
در برخی پروژهها بله.
آزمایشهای مخرب یا نیمهمخرب زمانی اهمیت پیدا میکنند که اطلاعات حاصل از روشهای غیرمخرب برای تصمیمگیری کافی نباشد.
مثلاً ممکن است:
اشمیت → ناحیه مشکوک را مشخص کند
سپس:
UPV → وجود ناپیوستگی یا تفاوت داخلی را بررسی کند
و در نهایت:
مغزهگیری → اطلاعات مستقیمتری درباره بتن ارائه دهد.
این رویکرد معمولاً منطقیتر از این است که از ابتدا کل سازه را مغزهگیری کنیم.
آیا آزمایشهای بتن بهتنهایی برای تصمیمگیری مقاومسازی کافی هستند؟
خیر.
این یکی از مهمترین نکات این مقاله است.
مقاومسازی یک تصمیم سازهای است.
آزمایش بتن فقط بخشی از اطلاعات موردنیاز را فراهم میکند.
برای تصمیم نهایی باید اطلاعات آزمایشگاهی با موارد زیر ترکیب شوند:
-
هندسه واقعی سازه
-
آرماتورهای موجود
-
بارهای فعلی
-
بارهای جدید
-
شرایط بهرهبرداری
-
آسیبها
-
وضعیت اتصالات
-
مشخصات مصالح
-
نتایج آزمایشها
-
تحلیل سازه
آزمایشهای لازم برای ستون بتنی چیست؟
بسته به مشکل، ممکن است موارد زیر بررسی شوند:
بررسی اولیه
-
بازرسی چشمی
-
اندازهگیری ترک
-
اسکن آرماتور
-
بررسی پوشش بتن
ارزیابی بتن
-
چکش اشمیت
-
UPV
-
در صورت نیاز مغزهگیری
خوردگی
-
کربناسیون
-
کلراید
-
Half-Cell
-
بررسی وضعیت میلگرد
قبل از اجرای FRP
-
بررسی کیفیت سطح
-
Pull-Off در صورت نیاز
-
بررسی ترک و آسیبهای موضعی
سپس ظرفیت واقعی ستون و نیاز به مقاومسازی بررسی میشود.
آزمایشهای لازم برای تیر بتنی چیست؟
برای تیر نیز آزمایشها باید متناسب با علائم انتخاب شوند.
مثلاً در تیر ترکخورده:
-
اندازهگیری عرض ترک
-
بررسی الگوی ترک
-
بررسی عمق ترک در صورت نیاز
-
اسکن آرماتور
-
اشمیت
-
UPV
-
بررسی خوردگی در صورت مشاهده علائم
-
مغزهگیری در صورت نیاز
-
Pull-Off قبل از اجرای سیستمهای چسبی
ممکن است لازم باشد.
اما اگر مشکل اصلی افزایش بارگذاری باشد، علاوه بر آزمایش بتن باید ارزیابی سازهای و کنترل ظرفیت خمشی و برشی انجام شود.
آزمایشهای لازم برای دال و سقف بتنی چیست؟
برای دال و سقف، علاوه بر بررسی کیفیت بتن، باید مواردی مانند:
-
ترکها
-
خیز
-
ضخامت
-
آرماتورگذاری
-
پوشش بتن
-
مقاومت بتن
-
وضعیت خوردگی
-
شرایط تکیهگاهها
-
تغییر بارگذاری
بررسی شوند.
در صورت وجود شک درباره عملکرد دال، آزمایش بتن بهتنهایی کافی نیست و تحلیل سازهای باید انجام شود.
آزمایشهای لازم برای فونداسیون چیست؟
در فونداسیون موضوع کمی متفاوت است.
علاوه بر بررسی بتن و آرماتورها باید مواردی مانند:
-
نشست
-
ترک
-
تغییر شکل
-
وضعیت خاک
-
آب زیرزمینی
-
خوردگی
-
ابعاد واقعی پی
-
وضعیت اتصال ستون به پی
-
بارهای وارد بر فونداسیون
بررسی شوند.
بنابراین برای فونداسیون ممکن است بررسیهای ژئوتکنیکی نیز در کنار ارزیابی بتن لازم باشد.
آیا برای هر سازه باید همه آزمایشها انجام شود؟
خیر؛ و این نکته بسیار مهم است.
یک پروژه ممکن است فقط به:
بازدید + اندازهگیری ترک + اسکن آرماتور + چند تست اشمیت و UPV
نیاز داشته باشد.
پروژه دیگری ممکن است به:
کربناسیون + کلراید + Half-Cell + Pull-Off + مغزهگیری
نیاز داشته باشد.
انتخاب آزمایش باید براساس:
-
مشکل مشاهدهشده
-
سن سازه
-
شرایط محیطی
-
اهمیت سازه
-
هدف مقاومسازی
-
کیفیت اطلاعات موجود
-
نتایج مراحل قبلی
انجام شود.
جدول انتخاب آزمایش بر اساس مشکل سازه
| مشکل یا سؤال | بررسی پیشنهادی |
|---|---|
| ترک بتن | اندازهگیری عرض و الگوی ترک |
| شک به عمق ترک | UPV یا روش مناسب تکمیلی |
| اختلاف کیفیت بتن در نقاط مختلف | اشمیت + UPV |
| شک به مقاومت بتن | مغزهگیری در صورت نیاز |
| تعیین محل میلگرد | اسکن آرماتور |
| بررسی پوشش بتن | اسکن/پوششسنج |
| خوردگی احتمالی | Half-Cell + بررسی تکمیلی |
| کربناسیون | تست عمق کربناسیون |
| محیط کلرایدی | آزمایش کلراید |
| اجرای FRP | ارزیابی سطح و Pull-Off در صورت نیاز |
| خرابی شدید بتن | بازرسی + UPV + بررسی مستقیم + در صورت نیاز مغزه |
| افزایش بار سازه | بررسی سازهای + تعیین مشخصات مصالح |
| مقاومسازی بعد از زلزله | بازرسی دقیق + برداشت آسیب + آزمایشهای متناسب |
ترتیب پیشنهادی انجام آزمایشها چیست؟
یک برنامه منطقی میتواند به شکل زیر باشد:
مرحله ۱: بازدید
مشاهده و ثبت علائم.
مرحله ۲: برداشت
ثبت هندسه، ترکها، آسیبها و شرایط عضو.
مرحله ۳: اسکن
شناسایی آرماتورها و پوشش بتن در محلهای موردنیاز.
مرحله ۴: آزمایشهای غیرمخرب
مثل:
-
اشمیت
-
UPV
-
Half-Cell
-
بررسی ترک
مرحله ۵: آزمایشهای تکمیلی
در صورت نیاز:
-
کربناسیون
-
کلراید
-
Pull-Off
-
آزمایشهای تخصصی
مرحله ۶: مغزهگیری
فقط در صورت نیاز و با برنامه مشخص.
مرحله ۷: تحلیل سازه
ترکیب تمام اطلاعات.
مرحله ۸: تعیین راهکار
-
بدون نیاز به اقدام
-
پایش
-
تعمیر
-
تعمیر + مقاومسازی
-
مقاومسازی کامل
-
در شرایط خاص، محدودیت بهرهبرداری یا اقدامات فوری
آیا بعد از آزمایش باید فوراً مقاومسازی را شروع کرد؟
خیر.
بین «انجام آزمایش» و «اجرای مقاومسازی» یک مرحله بسیار مهم وجود دارد:
تشخیص و تحلیل
نتایج باید تفسیر شوند و مشخص شود:
علت آسیب چیست؟
سپس باید مشخص شود:
آیا تعمیر کافی است یا مقاومسازی لازم است؟
و در صورت نیاز:
چه میزان افزایش ظرفیت موردنیاز است؟
بعد از این مرحله است که میتوان روش مناسب را انتخاب کرد.
چه زمانی تعمیر بتن کافی است و چه زمانی مقاومسازی لازم است؟
این دو موضوع نباید با هم اشتباه گرفته شوند.
تعمیر بتن
هدف اصلی میتواند:
-
بازگرداندن پوشش بتن
-
اصلاح آسیب سطحی
-
محافظت از میلگرد
-
رفع ترک مناسب
-
افزایش دوام
باشد.
مقاومسازی
هدف اصلی افزایش یا اصلاح عملکرد سازهای است؛ مثلاً:
-
افزایش ظرفیت خمشی
-
افزایش ظرفیت برشی
-
افزایش ظرفیت محوری
-
افزایش شکلپذیری
-
بهبود عملکرد لرزهای برخی اجزا
بنابراین:
ترمیم ظاهری بتن الزاماً به معنی مقاومسازی سازه نیست.
چه زمانی FRP انتخاب مناسبی برای مقاومسازی است؟
FRP میتواند در بسیاری از پروژهها گزینه مناسبی باشد، اما انتخاب آن باید بعد از ارزیابی و طراحی انجام شود.
برای مثال ممکن است در:
-
تقویت خمشی تیر
-
تقویت برشی تیر
-
محصورشدگی ستون
-
افزایش ظرفیت برخی اعضا
-
اصلاح عملکرد لرزهای برخی اجزا
استفاده شود.
اما اگر بستر بتن ضعیف باشد یا مشکل اصلی از جای دیگری ناشی شود، اجرای FRP بدون رفع علت میتواند راهکار مناسبی نباشد.
آیا افزایش تعداد لایههای FRP همیشه باعث افزایش مقاومت میشود؟
خیر.
تعداد لایههای FRP باید براساس محاسبات و ظرفیت موردنیاز تعیین شود.
افزایش بیحساب لایهها میتواند:
-
ظرفیت بستر بتن را محدود کند،
-
نوع شکست را تغییر دهد،
-
باعث عدم استفاده مؤثر از ظرفیت الیاف شود،
-
هزینه را افزایش دهد.
بنابراین:
تعداد لایه FRP باید خروجی طراحی باشد، نه تصمیم اجرایی کارگاه.
گزارش ارزیابی سازه باید شامل چه مواردی باشد؟
یک گزارش حرفهای ارزیابی بهتر است فقط مجموعهای از اعداد آزمایشگاهی نباشد.
ساختار مناسب گزارش میتواند شامل موارد زیر باشد:
۱. مشخصات پروژه
-
نام پروژه
-
محل
-
کاربری
-
سن تقریبی
-
تعداد طبقات
۲. هدف ارزیابی
مثلاً:
-
بررسی آسیب
-
تعیین مقاومت بتن
-
بررسی نیاز به مقاومسازی
-
بررسی امکان تغییر کاربری
۳. مدارک بررسیشده
نقشهها و سوابق موجود.
۴. روش بازدید
شرح محدوده بررسی.
۵. وضعیت موجود
ترکها، آسیبها، خوردگی، تغییر شکل و غیره.
۶. نتایج اسکن
محل آرماتورها و پوشش.
۷. نتایج آزمایشها
به تفکیک آزمایش.
۸. تحلیل نتایج
تفسیر مهندسی دادهها.
۹. تشخیص
علت محتمل یا قطعی آسیب.
۱۰. ارزیابی سازهای
ظرفیت موجود در مقابل نیاز.
۱۱. پیشنهاد
-
تعمیر
-
پایش
-
مقاومسازی
-
یا ترکیبی از آنها
۱۲. محدودیتها
مثلاً محدودیت دسترسی یا نبود نقشههای اصلی.
آیا میتوان فقط با نتیجه آزمایش اشمیت درباره مقاومسازی تصمیم گرفت؟
خیر.
این یکی از اشتباهات متداول است.
مثلاً اگر مقاومت برآوردی بتن مناسب باشد، هنوز باید مشخص شود:
-
آرماتورها کافی هستند؟
-
عضو از نظر خمشی کافی است؟
-
از نظر برشی کافی است؟
-
جزئیات اتصال مناسب است؟
-
بار جدید چقدر است؟
-
خوردگی وجود دارد؟
-
آسیبهای دیگر وجود دارد؟
بنابراین:
مقاومت بتن ≠ ظرفیت سازه
این دو مفهوم کاملاً یکسان نیستند.
آیا UPV، اشمیت و مغزهگیری باید با هم انجام شوند؟
نه همیشه.
اما در پروژههای مهم، استفاده ترکیبی از روشها میتواند تصویر کاملتری ایجاد کند.
برای مثال:
اشمیت → یکنواختی سطح
UPV → وضعیت داخلی و ناپیوستگیها
مغزه → بررسی مستقیمتر بتن
این رویکرد میتواند به انتخاب محلهای مناسب برای مغزهگیری نیز کمک کند.
رایجترین اشتباهات در ارزیابی سازه قبل از مقاومسازی
۱. شروع کار با انتخاب روش مقاومسازی
مثلاً کارفرما از ابتدا میگوید:
«ستونها را FRP میکنیم.»
در حالی که هنوز علت آسیب و نیاز واقعی مشخص نشده است.
۲. انجام آزمایشهای زیاد بدون هدف
تعداد زیاد آزمایش الزاماً به معنی ارزیابی بهتر نیست.
آزمایش باید به یک سؤال مهندسی پاسخ دهد.
۳. اتکا به یک آزمایش
هیچ آزمایش منفردی معمولاً تصویر کاملی از وضعیت سازه ارائه نمیدهد.
۴. تبدیل مستقیم عدد اشمیت به مقاومت
بدون رابطه مناسب و کالیبراسیون، این کار میتواند نتایج گمراهکننده ایجاد کند.
۵. بیتوجهی به ترکها
ترکها فقط عیب ظاهری نیستند؛ الگوی آنها میتواند سرنخ مهمی درباره رفتار عضو باشد.
۶. اسکن نکردن آرماتورها قبل از سوراخکاری
این کار میتواند باعث آسیب به میلگردهای اصلی شود.
۷. اشتباه گرفتن تعمیر با مقاومسازی
ترمیم بتن آسیبدیده الزاماً ظرفیت عضو را افزایش نمیدهد.
۸. نادیده گرفتن خوردگی
اگر علت خرابی خوردگی باشد، تعمیر سطحی بدون کنترل علت میتواند باعث بازگشت آسیب شود.
۹. انتخاب روش مقاومسازی قبل از تحلیل سازه
روش مقاومسازی باید براساس نیاز سازه انتخاب شود.
۱۰. تفسیر نتایج بدون توجه به شرایط محیطی
رطوبت، کربناسیون، شرایط سطح و سایر عوامل میتوانند بر برخی نتایج آزمایش اثر بگذارند.
آیا قبل از مقاومسازی باید بتن را آزمایش کرد یا میلگرد را؟
در اغلب پروژههای واقعی، هر دو بخش باید در صورت مرتبط بودن با مسئله بررسی شوند.
برای بتن:
-
مقاومت
-
یکنواختی
-
ترک
-
دوام
-
خوردگی مرتبط با بتن
برای آرماتور:
-
محل
-
قطر
-
فاصله
-
پوشش
-
وضعیت خوردگی
-
در صورت نیاز مشخصات مکانیکی
هدف این است که وضعیت واقعی سیستم بتن + فولاد مشخص شود.
آیا قدمت ساختمان روی برنامه آزمایش تأثیر دارد؟
بله.
ساختمانهای قدیمی ممکن است:
-
نقشههای ناقص داشته باشند،
-
مشخصات مصالح نامعلوم باشد،
-
جزئیات آرماتورگذاری با استانداردهای فعلی متفاوت باشد،
-
سابقه تعمیرات نامشخص داشته باشند.
بنابراین در سازههای قدیمی، نیاز به برداشت و بررسی دقیقتر ممکن است بیشتر باشد.
اگر نقشه سازه موجود نباشد چه کنیم؟
نبود نقشه به معنی غیرممکن بودن ارزیابی نیست.
میتوان با ترکیبی از:
-
برداشت هندسی
-
اسکن آرماتور
-
بررسی میدانی
-
آزمایش بتن
-
برداشت آسیبها
-
بررسی جزئیات اجرایی
اطلاعات موردنیاز را تا حد امکان بازسازی کرد.
اما باید محدودیتهای اطلاعاتی در گزارش نهایی صراحتاً ذکر شوند.
آیا بعد از مقاومسازی هم آزمایش لازم است؟
بله.
کنترل کیفیت فقط مربوط به «قبل از اجرا» نیست.
بسته به سیستم مقاومسازی ممکن است مواردی مانند:
-
کنترل آمادهسازی سطح
-
Pull-Off
-
کنترل مصالح
-
کنترل ضخامت
-
کنترل تعداد لایهها
-
کنترل اجرای چسب
-
بازرسی چشمی
-
کنترل جزئیات اجرایی
انجام شود.
بنابراین فرآیند صحیح را میتوان اینگونه دید:
ارزیابی قبل از اجرا → طراحی → اجرا → کنترل کیفیت حین اجرا → کنترل نهایی
چکلیست کامل ارزیابی سازه قبل از مقاومسازی
اطلاعات اولیه
-
سن سازه مشخص شده است.
-
کاربری مشخص است.
-
تغییرات کاربری بررسی شده است.
-
نقشههای موجود جمعآوری شدهاند.
-
سوابق تعمیرات بررسی شدهاند.
-
سوابق آسیب یا زلزله بررسی شده است.
بازدید
-
ترکها ثبت شدهاند.
-
عرض ترکها اندازهگیری شده است.
-
عمق ترکها در موارد لازم بررسی شده است.
-
پوستهشدن بتن ثبت شده است.
-
خوردگی میلگرد بررسی شده است.
-
تغییر شکل اعضا بررسی شده است.
-
نفوذ آب و رطوبت بررسی شده است.
شناسایی سازه
-
ابعاد اعضا برداشت شده است.
-
محل آرماتورها مشخص شده است.
-
پوشش بتن بررسی شده است.
-
در صورت نیاز قطر و فاصله آرماتورها بررسی شده است.
آزمایش بتن
-
اشمیت در صورت نیاز
-
UPV در صورت نیاز
-
مغزهگیری در صورت نیاز
-
کربناسیون در صورت وجود احتمال خوردگی
-
کلراید در شرایط مرتبط
-
Half-Cell در بررسی خوردگی
-
Pull-Off در صورت نیاز برای ارزیابی بستر
تحلیل
-
نتایج آزمایشها تفسیر شدهاند.
-
علت آسیب مشخص یا محدودیتهای تشخیص بیان شده است.
-
ظرفیت موجود بررسی شده است.
-
نیاز سازه به تعمیر یا مقاومسازی مشخص شده است.
-
روش مقاومسازی انتخاب شده است.
در نهایت قبل از مقاومسازی سازه چه آزمایشهایی انجام دهیم؟
پاسخ کوتاه این است:
هیچ لیست ثابتی برای تمام سازهها وجود ندارد.
اما یک ارزیابی حرفهای معمولاً از این مسیر پیروی میکند:
بازدید و مستندسازی ← اندازهگیری ترک ← اسکن آرماتور ← آزمایشهای غیرمخرب هدفمند ← آزمایشهای دوام و خوردگی در صورت نیاز← آزمایشهای نیمهمخرب یا مغزهگیری در صورت نیاز ← تحلیل سازهای ← انتخاب روش مقاومسازی
اگر فقط بخواهیم یک چکلیست کاربردی داشته باشیم:
تقریباً همیشه:
-
بازدید
-
بررسی ترکها
-
برداشت هندسی
-
بررسی آرماتورها
بسته به پروژه:
-
اشمیت
-
UPV
-
اسکن آرماتور
-
کربناسیون
-
کلراید
-
Half-Cell
-
Pull-Off
در صورت نیاز به اطلاعات مستقیمتر:
-
مغزهگیری و آزمایش مغزه
و بعد از همه اینها:
تحلیل سازه و طراحی مقاومسازی.
جمعبندی؛ آیا قبل از مقاومسازی حتماً باید آزمایش انجام شود؟
در پروژههای جدی مقاومسازی، تصمیمگیری بدون شناخت وضعیت موجود میتواند ریسک بالایی داشته باشد.
اما «آزمایش بیشتر» لزوماً به معنی «ارزیابی بهتر» نیست.
هدف باید این باشد که با کمترین مجموعه آزمایشهای لازم، بیشترین اطلاعات قابل اعتماد برای تصمیم مهندسی به دست آید.
برای مثال:
ممکن است یک سازه با بازدید، اسکن، اشمیت و UPV به اطلاعات کافی برسد؛ اما در سازهای دیگر، برای تصمیمگیری به کربناسیون، کلراید، Half-Cell، Pull-Off یا مغزهگیری نیز نیاز باشد.
از طرف دیگر، حتی بهترین نتایج آزمایشگاهی بدون تحلیل سازهای نمیتوانند مشخص کنند که آیا یک ستون، تیر، دال یا فونداسیون واقعاً نیاز به مقاومسازی دارد یا خیر.
آزمایشها وضعیت موجود را مشخص میکنند؛ تحلیل سازه مشخص میکند این وضعیت برای عملکرد موردنیاز کافی هست یا نه.
بنابراین مسیر صحیح این است:
تشخیص → ارزیابی → تحلیل → طراحی → مقاومسازی → کنترل کیفیت
نه:
مشاهده ترک → انتخاب FRP → اجرا
سوالات متداول درباره آزمایشهای قبل از مقاومسازی سازه
قبل از مقاومسازی سازه چه آزمایشهایی لازم است؟
بسته به شرایط سازه ممکن است از بازرسی چشمی، اندازهگیری ترک، اسکن آرماتور، چکش اشمیت، UPV، کربناسیون، کلراید، Half-Cell، Pull-Off و در صورت نیاز مغزهگیری استفاده شود.
آیا چکش اشمیت برای تعیین مقاومت بتن کافی است؟
خیر. اشمیت بیشتر برای ارزیابی یکنواختی و سختی سطح و در صورت وجود رابطه مناسب برای برآورد مقاومت استفاده میشود و نباید بهتنهایی مبنای تصمیمگیری سازهای قرار گیرد.
UPV چه چیزی را مشخص میکند؟
UPV سرعت عبور پالس اولتراسونیک را اندازهگیری میکند و میتواند برای بررسی یکنواختی، ناپیوستگیها و برخی عیوب داخلی بتن استفاده شود.
آیا اندازهگیری عرض ترک مهم است؟
بله. عرض، جهت، طول، محل و الگوی ترک از اطلاعات مهم برای تشخیص علت آسیب هستند.
آیا عمق ترک بتن را هم باید اندازهگیری کرد؟
در ترکهای مهم یا عمیق، بله. بسته به شرایط میتوان از روشهای مناسب از جمله روشهای اولتراسونیک برای بررسی آن استفاده کرد.
آیا اسکن آرماتور قبل از کاشت میلگرد لازم است؟
در بسیاری از پروژهها بله؛ زیرا سوراخکاری بدون شناخت محل آرماتورها میتواند باعث آسیب به میلگردهای موجود شود.
آیا آزمایش Half-Cell میزان خوردگی میلگرد را مشخص میکند؟
خیر. این آزمایش عمدتاً برای ارزیابی احتمال فعالیت خوردگی استفاده میشود و مقدار واقعی کاهش سطح میلگرد را مستقیماً تعیین نمیکند.
چه زمانی مغزهگیری لازم است؟
زمانی که اطلاعات غیرمخرب برای تصمیمگیری کافی نباشد یا نیاز به اطلاعات مستقیمتر درباره بتن موجود وجود داشته باشد.
آیا Pull-Off برای مقاومسازی FRP لازم است؟
بسته به سیستم و مشخصات پروژه میتواند برای ارزیابی کیفیت و مقاومت کششی بستر اهمیت داشته باشد.
آیا هر سازهای قبل از مقاومسازی باید تمام این آزمایشها را انجام دهد؟
خیر. برنامه آزمایش باید براساس شرایط سازه، هدف ارزیابی و سؤال مهندسی پروژه تعیین شود.
آیا آزمایش بتن بهتنهایی مشخص میکند سازه نیاز به مقاومسازی دارد؟
خیر. نیاز به مقاومسازی نتیجه ترکیب اطلاعات مصالح، آرماتورها، هندسه، بارگذاری، آسیبها و تحلیل سازهای است.
قبل از انتخاب روش مقاومسازی، وضعیت واقعی سازه را ارزیابی کنید
اگر یک سازه بتنی دچار ترک، پوستهشدن، کرموشدگی، خوردگی میلگرد، کاهش مقاومت، تغییر شکل یا افزایش بارگذاری شده است، انتخاب روش مقاومسازی بدون ارزیابی میتواند منجر به اجرای راهکار نامناسب و هزینههای اضافی شود.
گروه کلینیک بتن ایران خدمات ارزیابی و آزمایش سازههای بتنی را با استفاده از روشهایی مانند بازرسی و برداشت آسیب، اندازهگیری عرض و عمق ترک، اسکن آرماتور، چکش اشمیت، UPV، بررسی کربناسیون، کلراید، Half-Cell، Pull-Off و مغزهگیری، متناسب با نیاز پروژه ارائه میکند.
هدف، صرفاً انجام آزمایش نیست؛ بلکه تشخیص علت آسیب، تعیین وضعیت موجود و فراهم کردن اطلاعات لازم برای تصمیمگیری درباره تعمیر یا مقاومسازی سازه است.
قبل از مقاومسازی، ابتدا سازه را درست ارزیابی کنید.
مطالب مرتبط
راهنمای جامع ارزیابی و مقاوم سازی تیر بتنی
راهنمای جامع ارزیابی و مقاوم سازی ستون بتنی
راهنمای جامع مقاوم سازی فونداسیون
راهنمای کامل ارزیابی سازه بتنی
راهنمای جامع تعمیرات و بهسازی سازه
محصولات مرتبط
